Чиллер с драйкулером и фрикулингом

Драйкулер представляет собой отдельный блок, являющийся частью чиллера. Предназначен для охлаждения теплоносителя в системе кондиционирования атмосферным воздухом. Такая необходимость вызвана конструктивной особенностью чиллера, поскольку его работа при температуре наружного воздуха выше +35? C становится не стабильной. Драйкулер исправляет ошибку. Чиллер с драйкулером может включать опцию фрикулинга или функционировать без нее.

Как работает чиллер с драйкулером без фрикулинга

Работа чиллера с драйкулером возможна при любой температуре наружного воздуха. Для этого режима работы наличие и функционирование холодильного контура является обязательным условием.

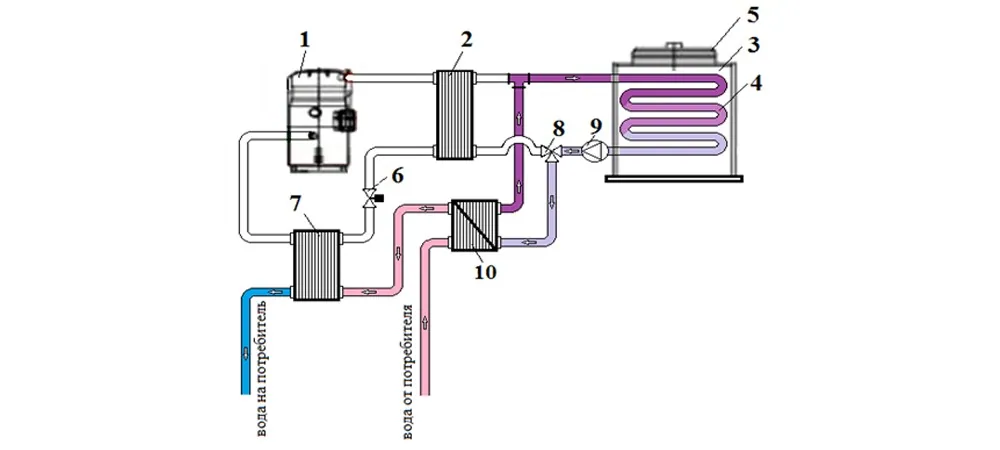

Схема работы чиллера с драйкулером без фрикулинга
Схема работы чиллера с драйкулером без фрикулинга

Хладагент из компрессора (1) подается в конденсатор (2). Насос (9) перекачивает рабочую жидкость в сухую градирню (3). В теплообменнике (4) жидкость охлаждается вентиляторами (5). Жидкий хладагент поступает в испаритель (7). В нем происходит теплообмен с водой, поступающей к потребителю, которым в основном являются фанкойлы.

Необходимо заострить внимание на том, что в этом цикле промежуточный теплообменник (10) из работы исключен. Отметим положительные и отрицательные моменты функционирования системы охлаждения по этому принципу.

В рассмотренной схеме работы чиллера положительный фактор один — безотказная работоспособность при любых температурах наружного воздуха.

В то же время нельзя оставить без внимания отрицательные моменты. Главными из них будут:

  • повышенный расход электроэнергии;
  • увеличенная мощность насосов;
  • необходимость введения в систему охлаждения дополнительных элементов.

Высокое гидравлическое сопротивление, создаваемое дополнительным теплообменником, требует компенсации. Наиболее простой и рациональный путь решения этой проблемы — установка насосов повышенной мощности. А это уже явное увеличение энергозатрат.

Для предприятий с большой потребностью в охлаждении применение чиллера с драйкулером становится довольно затратным. В то же время имеется возможность решения вопроса экономии электроэнергии путем оснащения системы охлаждения функцией фрикулинга.

Работа чиллера с драйкулером и фрикулингом

Принцип охлаждения при использовании опции фрикулинга меняет всю работу системы.

При температуре наружного воздуха ниже хладагента в испарителе, холодильный контур исключается из режима охлаждения. Компрессор отключается.

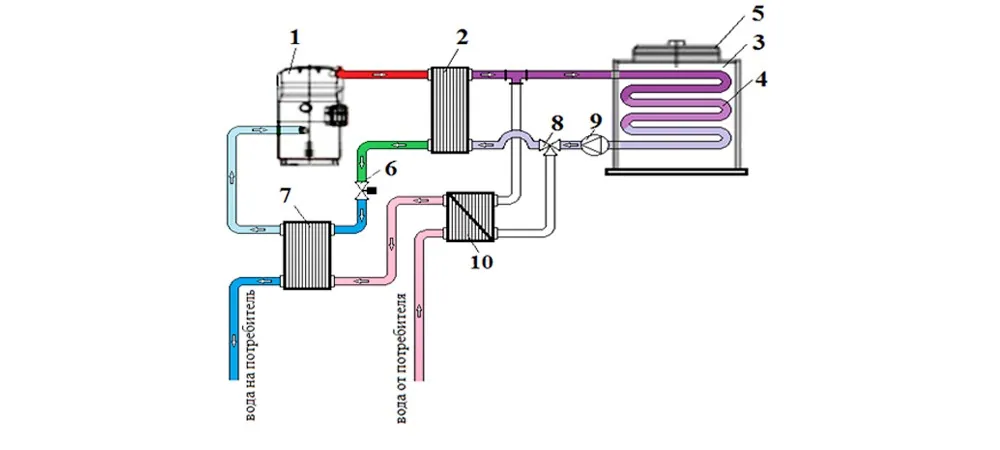

Схема работы чиллера с драйкулером и фрикулингом
Схема работы чиллера с драйкулером и фрикулингом

Трехходовой клапан (8) перераспределяет направление потоков жидкости. За счет работы насоса (9) рабочая жидкость из сухой градирни (3) в охлажденном состоянии поступает в промежуточный теплообменник (10). В нем происходит охлаждение воды для потребителей. Испаритель (7) из процесса работы климатосистемы исключен.

Положительным моментом работы чиллера с использованием фрикулинга является отключение компрессора при охлаждении рабочей жидкости. Благодаря этому расход электроэнергии значительно снижается. Одновременно увеличивается эксплуатационный ресурс компрессора.

Недостаток системы охлаждения с функцией фрикулинга заключается в неэффективности ее использования в районах с жарким климатом.

Эффективность использования чиллера с драйкулером и фрикулингом

Применение в системе охлаждения опции фрикулинга наиболее целесообразно в районах с холодным и умеренным климатом. Чем ниже температура атмосферного воздуха, тем больше экономии электроэнергии дает холодильное оборудование этого типа.

Особенно актуально применение чиллеров с драйкулером и фрикулингом для предприятий, использующих большие объемы охлажденного воздуха:

  • серверные;
  • экструзионные линии;
  • центры обработки данных;
  • архивы;
  • специальные лаборатории.

Конкретные цифры экономии электроэнергии рассматриваемым холодильным оборудованием впечатляют.

Например, драйкулер Friterm полностью начинает охлаждать воду при температуре наружного воздуха +5? C. При этом энергозатраты на его работу составляют 7,2 кВт. Энергопотребление чиллера в этом режиме работы 60 кВт. Экономия электроэнергии составляет почти 53 кВт.

В нашем каталоге:
Чиллеры

По имеющимся данным холодильное оборудование с опцией фригулинга экономит до 80% электроэнергии в зимнее время и до 50% в межсезонье.

Не маловажное значение имеет фактор автоматического регулирования всех параметров системы во время работы.

Среди широкой линейки чиллеров с драйкулерами очень трудно сделать правильный выбор самостоятельно. Наши специалисты помогут выбрать именно тот, который в полном объеме удовлетворит все ваши запросы. Профессионалы в сфере климатотехники ответят на все интересующие вопросы. Обращайтесь.
