Фрикулинг, или свободное охлаждение, использует холод наружного воздуха вместо холода, который вырабатывает компрессор. Технология нужна объектам с круглогодичной тепловой нагрузкой: центрам обработки данных, серверным, промышленным линиям, телекоммуникационным узлам. Даже зимой такое оборудование выделяет тепло, и его приходится непрерывно отводить.
Обычный чиллер использует парокомпрессионный цикл в любой сезон. В мороз это работает, но выглядит расточительно: улица уже способна принять тепло напрямую, а система расходует электричество на компрессоры и накапливает их моточасы.
Фрикулинг добавляет воздушный теплообменник и автоматику, которая выбирает доступный способ охлаждения. Сначала наружный воздух снимает часть нагрузки, затем — всю. Граница режимов зависит от температур жидкости и воздуха, уставки подачи, теплообменника и температурного напора.

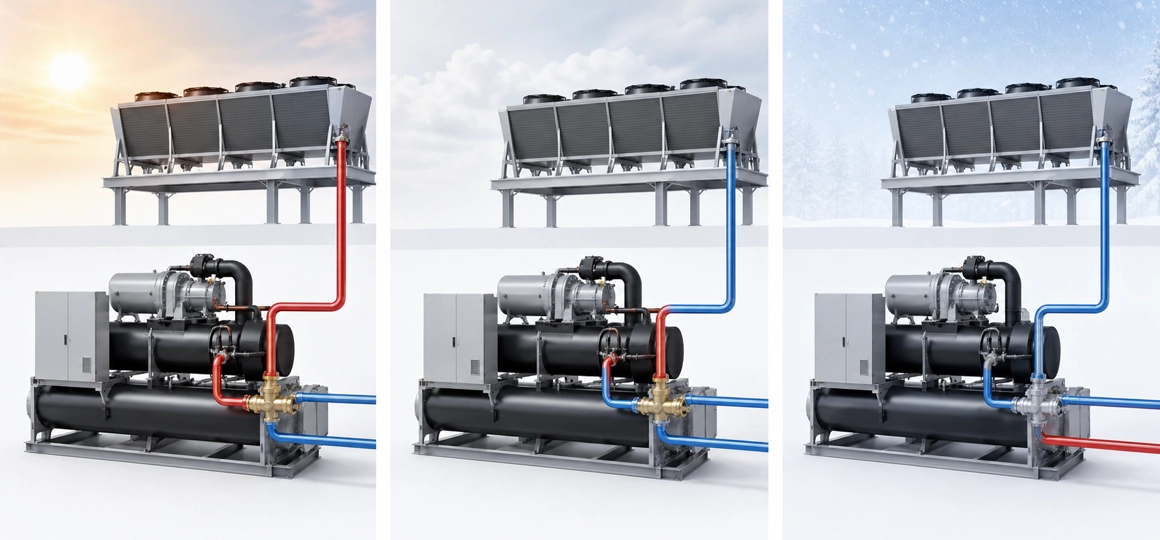

Три режима: от механического холода к свободному
Летний режим
Когда воздух теплее обратной жидкости, драйкулер не может её охладить. Поток идёт через испаритель чиллера, а холод создают компрессоры. Вентиляторы конденсатора и насосы работают по алгоритму агрегата. Это обычный парокомпрессионный режим; выражение «100% нагрузки» здесь описывает источник холода, а не обязательную постоянную загрузку каждого компрессора. При частичной потребности автоматика ступенчато включает компрессоры или регулирует их производительность.
Смешанный режим
После похолодания появляется полезная разность температур. Сначала жидкость проходит через сухую градирню и остывает за счёт наружного воздуха, затем испаритель доводит её до уставки. Компрессорам остаётся меньший температурный перепад и меньшая нагрузка. Переход обычно плавный: контроллер регулирует вентиляторы, положение клапана, расход и доступную мощность компрессоров.
Зимний режим
Если воздух достаточно холодный, теплообменник покрывает всю нагрузку. Компрессоры останавливаются, а электроэнергия нужна главным образом вентиляторам драйкулера, насосам и автоматике. Daikin описывает ту же последовательность: механическое, смешанное и полное свободное охлаждение; последнее включается, когда наружных условий хватает для требуемой мощности.
Встроенный контур или выносной драйкулер

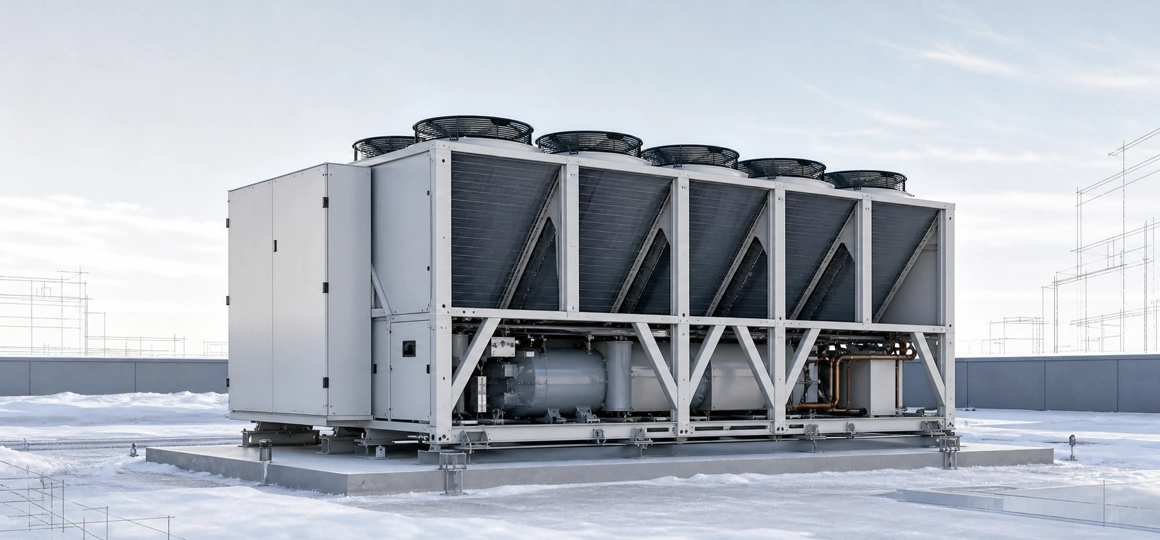

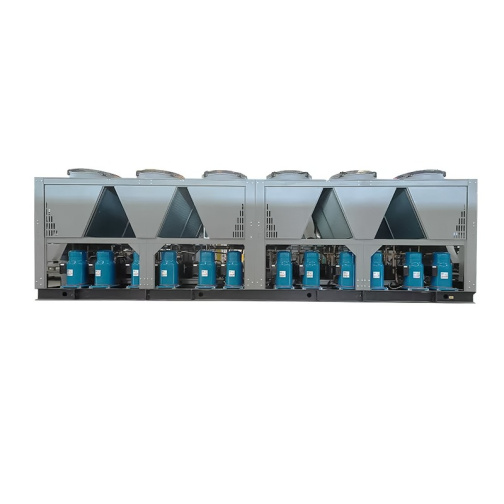

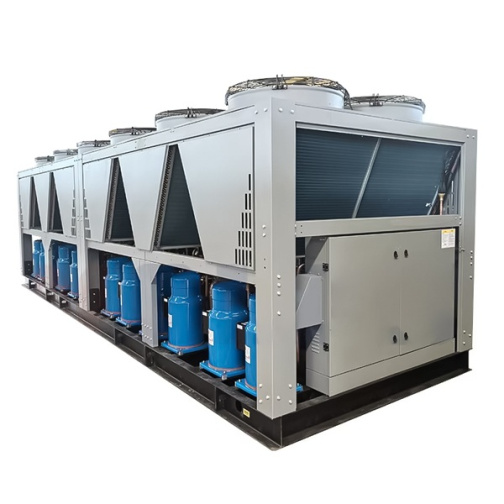

В моноблочном чиллере батарея фрикулинга, вентиляторы, датчики и контроллер собраны на общей раме. Завод согласует компоненты и алгоритмы, на площадке остаётся подключить трубопроводы и электропитание. Такое решение удобно при ограниченных сроках монтажа и понятной расчётной нагрузке. Его слабые стороны — более крупный и тяжёлый агрегат, ограниченный выбор взаимного расположения узлов и необходимость обслуживать всё оборудование в одной зоне.
Система с выносной сухой градирней гибче. Драйкулер можно поставить там, где свободнее приток воздуха и проще бороться с шумом, а чиллер — ближе к машинному залу. Можно отдельно подобрать площадь теплообмена, количество вентиляторов и резервирование. За свободу компоновки платят более длинной трассой, дополнительными клапанами и датчиками, большим объёмом теплоносителя и более сложной наладкой.
При сравнении вариантов проверяют температурный напор, потери давления во всех ветвях, защиту наружного участка от замерзания, доступ для обслуживания и шум. Carrier для связки чиллера и выносного драйкулера отдельно требует проверить сопротивление труб и клапанов во всех режимах, достаточность напора насоса и положение датчиков.

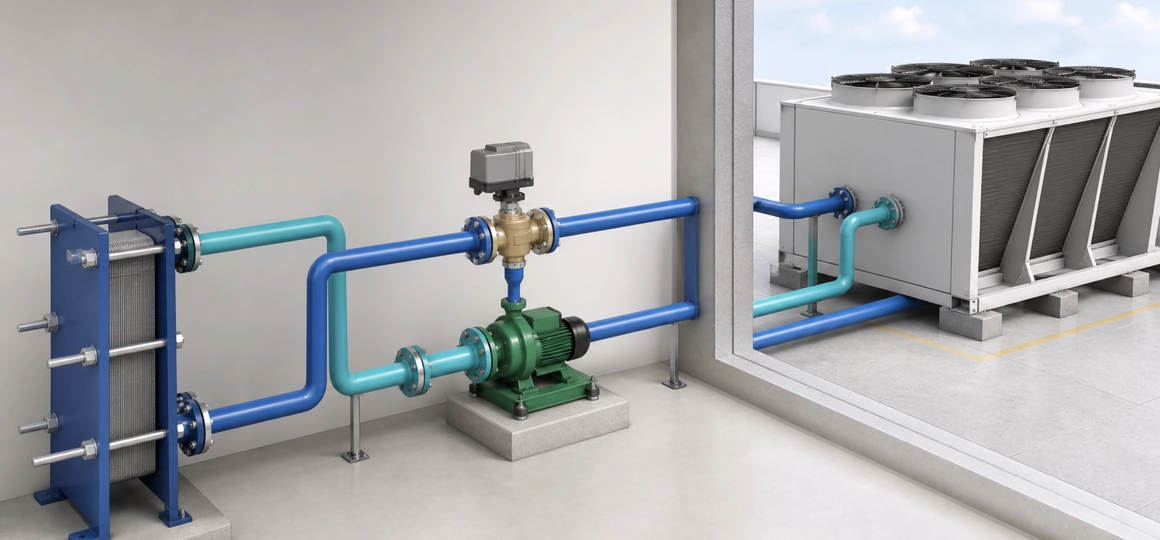

Как работает трёхходовой клапан
Трёхходовой клапан направляет поток через батарею фрикулинга либо по байпасу. В простом варианте это переключение между двумя путями. В регулируемом варианте привод занимает промежуточное положение и смешивает потоки, чтобы удержать температуру перед испарителем и не допустить скачка расхода.
Контроллер сравнивает температуру наружного воздуха, обратной жидкости и уставку подачи. Если ожидаемый эффект меньше заданного гистерезиса, поток остаётся на байпасе. Когда разности температур хватает, клапан постепенно открывает ветвь драйкулера, а вентиляторы набирают скорость. После стабилизации температуры автоматика разгружает компрессоры. При дальнейшем похолодании она останавливает их; при потеплении выполняет последовательность в обратном порядке.
Гистерезис и выдержки времени защищают привод и компрессоры от частых переключений. Датчик после драйкулера показывает фактический результат. В руководстве Carrier допускаются два двухходовых клапана — нормально открытый и нормально закрытый — либо один трёхходовой.
Гликоль меняет гидравлический расчёт
Наружный водяной контур рискует замёрзнуть, поэтому в нём применяют раствор этиленгликоля или пропиленгликоля с ингибиторами коррозии. Концентрацию выбирают по расчётной минимальной температуре и требуемой защите, а не «с запасом на глаз». Избыток гликоля ухудшает теплопередачу и увеличивает затраты на перекачивание.
Этиленгликоль обычно менее вязок при сопоставимой защите от замерзания. Пропиленгликоль выбирают там, где важна пониженная токсичность, например при риске контакта с пищевой или питьевой водой.
У водно-гликолевой смеси по сравнению с водой ниже удельная теплоёмкость и теплопроводность, а плотность и особенно вязкость зависят от концентрации и температуры. На холоде вязкость растёт резко. Из равенства Q = G × c × Δt следует: при меньшей теплоёмкости для переноса той же мощности нужен больший массовый расход либо больший перепад температур. Повышенная вязкость увеличивает гидравлическое сопротивление труб, теплообменников и клапанов.
Насос нельзя выбирать по водяному расчёту с простым процентным запасом. Берут свойства смеси при минимальной рабочей температуре, пересчитывают расход и сопротивление, проверяют рабочую точку, мощность двигателя и запас по кавитации. Grundfos указывает, что гликоль влияет на потери давления, КПД, производительность и нагрузку насоса.
Для системы, где гликоль нежелателен во внутренней сети, применяют промежуточный пластинчатый теплообменник. Внешний замкнутый контур работает с антифризом, внутренний — с водой. Так устроена, например, опция Glycol Free у Daikin. Решение упрощает эксплуатацию внутренней сети, но добавляет насос, теплообменник, его сопротивление и дополнительный температурный напор.
Откуда берутся 80% экономии
Процент нельзя привязать только к отметке +5 °C. При наружных +5 °C установка может работать в полном, смешанном или механическом режиме: всё решают температура обратной жидкости, уставка подачи, влажностные ограничения для отдельных схем, площадь батареи и нагрузка объекта. Поэтому 80% — не паспортная константа, а результат конкретного энергетического баланса.
Пример: в механическом режиме система потребляет 100 условных единиц — 82 приходятся на компрессоры, 10 на вентиляторы и 8 на насосы. В полном фрикулинге компрессоры выключены, но для увеличенного воздушного и жидкостного расхода вентиляторам и насосам требуется 20 единиц. Экономия равна (100 − 20) / 100 = 80%. Если вентиляторы работают на большей скорости, насос преодолевает высокое сопротивление или доступен только смешанный режим, результат будет ниже. Carrier для одной современной линейки заявляет до 50% в режиме полного фрикулинга; это ещё раз показывает, что переносить один процент на все проекты нельзя.
Для годовой оценки нужна почасовая модель: погода региона, график нагрузки, температуры подачи и обратки, характеристики чиллера, драйкулера, насосов и вентиляторов. Она покажет киловатт-часы и число часов каждого режима.
Почему компрессоры служат дольше
Свободное охлаждение сокращает моточасы и пуски компрессоров. Но обещание «срок службы в 2–3 раза больше» нельзя вывести только из температуры воздуха: ресурс зависит от загрузки, масла, хладагента, чистоты теплообменников, вибрации и обслуживания.
Корректный показатель — эквивалентные часы работы и число пусков до и после внедрения. Если компрессоры раньше работали 6 000 часов в год, а после настройки фрикулинга — 2 500, их годовая наработка действительно сократится в 2,4 раза. Это не гарантирует такое же увеличение календарного срока службы, зато позволяет обоснованно планировать интервалы обслуживания и капитальные затраты.
Что проверить перед выбором системы
Фрикулинг выгоден там, где холод нужен долго и температурный график позволяет использовать наружный воздух. До выбора оборудования полезно ответить на пять вопросов:
- Как меняется нагрузка по часам года, а не только в расчётный летний пик?
- Какие температуры подачи и обратки допустимы потребителям?
- Сколько часов доступно смешанное и полное свободное охлаждение?
- Какой теплоноситель нужен и что он изменит в расходе, напоре и теплообмене?
- Сколько потребляют компрессоры, насосы и вентиляторы в каждом режиме?
Хорошо спроектированная система не просто включает драйкулер зимой. Она плавно использует каждое похолодание, поддерживает расчётный расход и отключает компрессоры только тогда, когда наружный теплообменник действительно держит уставку. Поэтому итог определяют три вещи: честная почасовая модель, гидравлический расчёт по свойствам выбранного раствора и проверенный алгоритм автоматики. Именно они превращают холодный воздух из красивой идеи в измеримую экономию энергии и моточасов.
