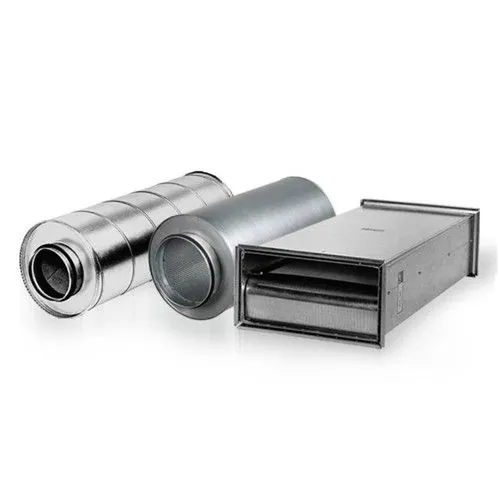

Шумоглушители

При работе любой вентиляции образуется множество шумов, которые неблагоприятно воздействуют на человека. Для снижения их уровня и обеспечения комфортных условий внутри помещений или зданий используются специальные устройства — шумопоглотители. Они применяются для комплектации как бытовых, так и промышленных систем вентиляции различных видов и назначения. Поэтому существует несколько разновидностей, особенности которых рассмотрим ниже.

Подбор шумоглушителей для вентиляции

Для подбора нужного комплекта компонентов вентиляции отправьте заявку с проектом или описанием параметров и характеристик вентиляционной системы.

Подобрать шумоглушитель
Шумоглушители

Назначение, принцип действия

Шумопоглотители (ШП) — механические устройства, обеспечивающие снижение уровня механических и аэродинамических шумов, образующихся при работе систем вентиляции. Конструктивно они представляют собой специальные камеры, секции или каналы, внутри которых расположен шумо- или звукопоглощающий материал.

Принцип действия шумопоглотителей основан на частичном поглощении и изменении акустических колебаний при прохождении воздушного потока через один или несколько специальных каналов. Обычно они устанавливаются в разрывах воздуховодов после вентилятора.

Способы снижения шумов

Прежде чем, говорить о способах снижения шума, целесообразно рассмотреть причины их появления. При работе любой системы вентиляции образуются три категории шумов:

  • Механические. Гул от работающего вентилятора, конвектора, насоса или другого оборудования.
  • Вибрационные. Колебания конструкции, создаваемые при работе вентилятора, охладителя, другого механизма.
  • Аэродинамические. Турбулентные шумы, образующиеся при прохождении потока воздуха через лопасти вентилятора, каналы, заслонки, решетки, изгибы и повороты воздуховодов.

Для «борьбы» с первыми двумя причинами применяются различные конструктивные доработки. В их числе установка резиновых виброизоляторов, уплотнителей, других приспособлений. Снижение аэродинамических шумов осуществляется путем монтажа особых шумопоглотителей диссипативного (открытого) или активного типа.

Разновидности открытых шумопоглотителей

В зависимости от варианта конструкции существует несколько разновидностей диссипативных шумопоглотителей:

Камерные

Простейшие конструкции диссипативного действия. Представляют собой камеры, длина которых подбирается с учетом половины длины волны шума (звука). Принцип работы основан на гашении шумов путем наложения бегущих и отраженных от противоположных стенок волн. Основной недостаток таких устройств в том, что они эффективны только для поглощения звуков определенной длины волн. В то же время полоса частот шумов, образующихся в системе вентиляции, охватывает более широкий диапазон от 15 до 5000 Гц.

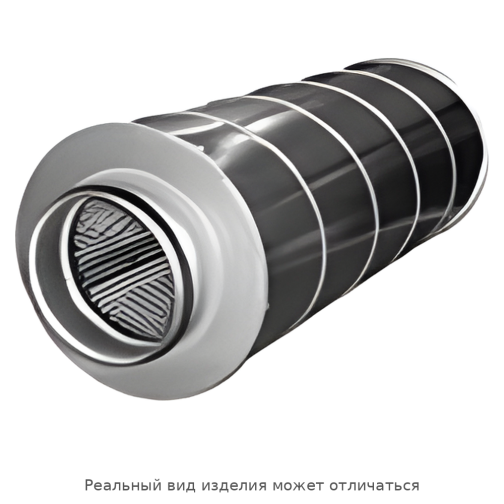

Трубчатые

шумоглушитель трубчатый

Устройства с круглым или прямоугольным сечением профиля, смонтированные по схеме «труба в трубе». Наружная оболочка изготовлена из цельного листа металлопроката, а внутренняя — из перфорированного полотна. Пространство между трубами заполняется войлоком, минеральной ватой или другим звукопоглощающим материалом слоем до 100 мм. Воздушный поток, проходя по такому каналу, существенно снижает аэродинамические шумы, создаваемые вентилятором или другим оборудованием. Устройства этой категории устанавливаются как на горизонтальных, так и на вертикальных участках воздуховодов.

Преимущества:

  • хорошая эффективность;
  • простота монтажа;
  • универсальность применения.

Недостатки:

Можно устанавливать на воздуховодах сечением до 500×500 мм. При большем диаметре внутренней трубы значительно ухудшается эффективность поглощения шумов.

Гибкие

шумоглушитель гибкий

Разновидность шумопоглотителей трубчатого типа. Наружная оболочка изготовлена в виде гибкой спирали из стальной проволоки. Иногда в сочетании со стеклотканью. Внутренняя труба выполнена из алюминиевой фольги. Пространство между оболочками заполнено полиэфиром, стекловатой или другим материалом. Обычно такие устройства применяются для комплектации систем вентиляции со скоростью воздушного потока от 4 до 12 м/с.

Пластинчатые

шумоглушитель пластинчатый

Устройства с прямоугольным сечением профиля. Внутри такого короба вдоль оси установлено несколько пластин, на поверхности которых предусмотрено звукоизолирующее покрытие. Однако, наибольшая эффективность достигается при монтаже каркасных (панельных) пластин с перфорированными боковыми стенками, между которым расположен звукопоглотитель. Проходя по такому канал, воздушная масса теряет большую часть звуковых колебаний. Чем больше пластин или длина воздуховода, тем больше площадь контакта с звукоизолятором. А значит, выше эффективность шумоподавления.

Обычно такие устройства монтируются под потолком в разрывах воздуховодов. Соединение осуществляется с помощью конфузора и диффузора. В компактных системах пластинчатые шумопоглотители устанавливают сразу после вентиляторов или на корпусах камер.

Преимущества:

  • высокая эффективность;
  • большой выбор вариантов исполнения;
  • универсальность применения.

Недостатки:

Стоимость выше по сравнению с устройствами трубчатого типа из-за более сложной конструкции.

Сотовые

Конструкция шумопоглотителей этой группы представляет собой набор множества ячеек (сот), смонтированных вокруг сквозного канала с перфорированными стенками. Соты размерами в пределах до 500×500×500 мм заполняются минеральной ватой или другим материалом. Обычно такие устройства монтируются на полу вентиляционных подвалов или камер.

Преимущества:

  • высокая эффективность;
  • простота изготовления и монтажа;
  • не требуется индивидуальный выбор.

Недостатки:

Из-за большой массы и размеров требуется много места для установки.

Особенности шумопоглотителей активного типа

Ключевое отличие активных шумопоглотителей в том, что в их конструкции используется не только диссипативный, но и активный эффект снижения шумов. Наряду с трубчатой или пластинчатой схемой в их компоновке предусмотрена нейтрализация шума путем воздействия эквивалентных шумов с длиной волны, меньшей в 2 раза. Для этого дополнительно устанавливаются микрофоны (на входе и выходе), генератор, электронный блок и динамик (громкоговоритель).

Первый микрофон улавливает звуковые волны на торце шумопоглотителя и передает сигналы в электроны блок. Вычислитель определяет длину волны и передает команду на генератор для формирования шума, отстающего на половину длины волны входящего звука. Контрольный микрофон используется для оценки эффективности и внесения корректировок в работу генератора.

Заключение

Правильный выбор шумопоглотителя и места его установки — ключевое условие комфортных условий работы или отдыха. Основными параметрами при проектировании системы вентиляции являются характер и уровень шумов. Оптимальным решением для их снижения считаются канальные установки трубчатого или пластинчатого типа, которые подбираются с учетом необходимой длины, сечения и конструкции. Наибольшая эффективность шумопоглощения достигается при монтаже двух ШП — до и после вентилятора.
