Что такое фрикулинг?

Вячеслав Сафонов
Автор статьи
Вячеслав Сафонов
Руководитель проектов, эксперт по корпоративным и тендерным закупкам

Энергонасыщенные производства постоянно изыскивают пути экономии электроэнергии. Одним из путей решения этого вопроса в области климатической техники является использование технологии энергосбережения «Free Cooling» — фрикулинг (Ф).

Фрикулинг — это климатическая система, использующая режим естественного охлаждения.

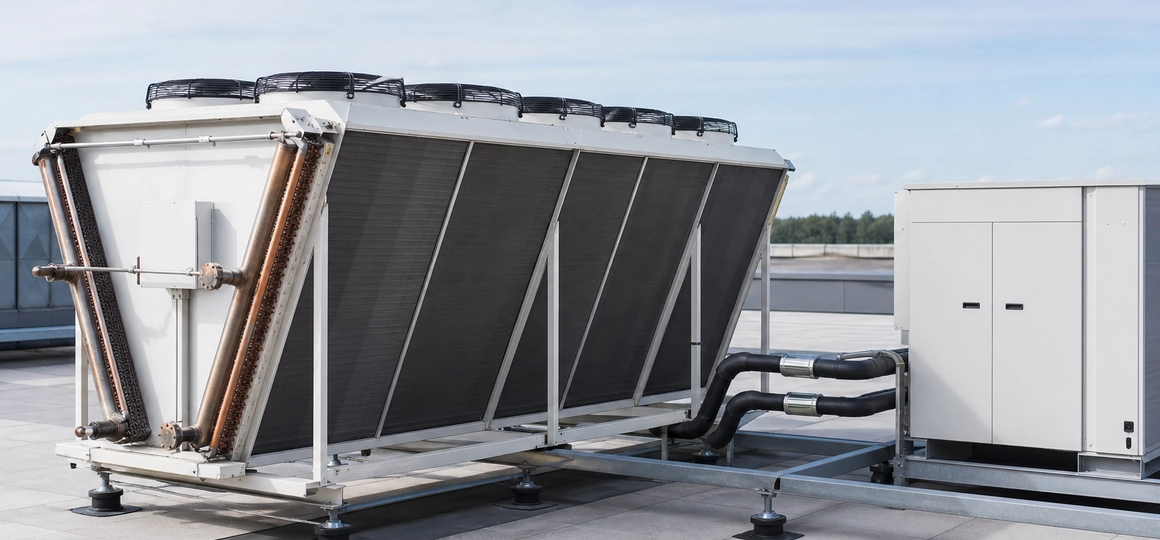

В этом случае охлаждение жидкости происходит в драйкулере (специальном теплообменнике, или «сухой градирне»). Испаритель, затрачивающий во время работы много энергии, из процесса охлаждения исключен.

Что такое фрикулинг?

Для охлаждения применяется наружный холодный воздух. Особенно актуальна такая система при ее использовании в холодное время года (осень, зима, ранняя весна).

При наличии фрикулинга компрессор работает не в полную мощность, периодически может вообще отключаться на длительное время. Поскольку в любой климатической системе он является основным потребителем электроэнергии, то экономия энергии становится довольно значительной.

По имеющимся данным, зимой экономится до 80% электроэнергии, 50% — осенью и весной. Это много, особенно для предприятий, использующих холодильное оборудование.

Рынок представлен широкой линейкой климатического оборудования с системой фрикулинга.

Как работает фрикулинг

Работа основана на использовании холода атмосферного воздуха. В качестве примера применения фрикулинга можно привести открытую форточку для охлаждения воздуха в комнате.

На практике реализуется два вида использования свободного охлаждения:

  • прямой фрикулинг;
  • не прямой (косвенный).

Отличия в принципе действия этих систем рассмотрим подробно.

При прямом фрикулинге система охлаждения состоит из одного контура. Холодный воздух подается непосредственно в помещение. Система простая в устройстве, обладает низкими энергозатратами. Но в этом случае при монтаже необходимо устанавливать дополнительные блоки увлажнения и фильтрации воздуха.

Не прямой (косвенный) фрикулинг требует установки теплообменных блоков. Они охлаждают сначала внешний холодоноситель, затем внутренний. Реально получается двухконтурная система охлаждения. Она несколько проигрывает в вопросах экономии энергии, но при монтаже совместно с чиллерами чвляется наиболее широко востребованной.

Принцип работы холодильной установки на базе воздушного конденсатора

В рассматриваемой системе холодоносителем является вода или тосол. Вода (тосол) минуя градирню поступает сразу в чиллер.

Что такое фрикулинг?

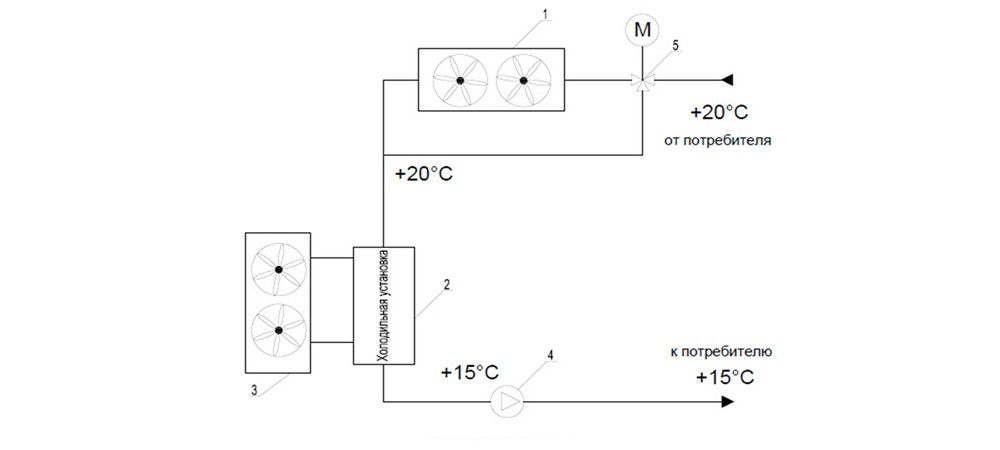

Схема работы холодильной установки летом: 1 - сухая градирня (драйкулер); 2 - холодильная установка (чиллер); 3 - воздушный конденсатор; 4 - насос; 5 - трехходовый вентиль.

В нем происходит процесс охлаждения за счет работы компрессора. Сухая градирня из процесса охлаждения исключена.

В холодное время года принцип охлаждения меняется. С наступлением стабильной низкой температуры компрессор вообще отключается. Теплообмен происходит в градирне. Перенаправление тосола осуществляется трехходовым вентилем.

Установка сухой градирни в систему охлаждения имеет ряд преимуществ:

  • возможность установки драйкулера в систему на любом этапе (проектируемую или действующую);
  • быстрая окупаемость;
  • отсутствие загрязнения и перерасхода производственной воды.

Проектирование систем холодоснабжения с фрикулингом имеет множество вариантов. Среди них наибольшую популярность завоевали:

  1. Автоматизированные системы с использованием чиллеров.
  2. Роторные теплообменники.
  3. Прецизионные кондиционеры с функцией фрикулинга.

Опция естественного охлаждения, имеющаяся в чиллерах, позволяет минимально использовать работу компрессора. Его включение и отключение происходят автоматически. Размеры системы маленькие.

Роторные теплообменники более эффективны в работе, но имеют большие габариты.

Прецизионные кондиционеры малогабаритны, подходят для небольших помещений.

По желанию заказчика системы охлаждения с фрикулингом могут быть спроектированы согласно его требованиям. Индивидуальный заказ наиболее в полном объеме учитывает все возможности размещения системы холодоснабжения.

При расчете системы учитывается множество различных факторов:

  • площадь охлаждения;
  • потребность в холоде;
  • количество теплопритоков;
  • электро-и водоснабжение объекта и др.

Работы по проектированию и монтаж холодильной системы должны осуществлять только специалисты в области климатотехники.

Внимание. О целесообразности установки фрикулинга в системе холодоснабжения предприятия говорит тот факт, что она окупает себя в течение года.

Наши профессионалы всегда готовы дать совет по выбору и приобретению оборудования, ответить на интересующие вопросы по применению фрикулинга в имеющейся или проектируемой системе охлаждения. Обращайтесь.
