Трехтрубные VRF-системы с рекуперацией тепла: как одновременно охлаждать серверную и отапливать офисы

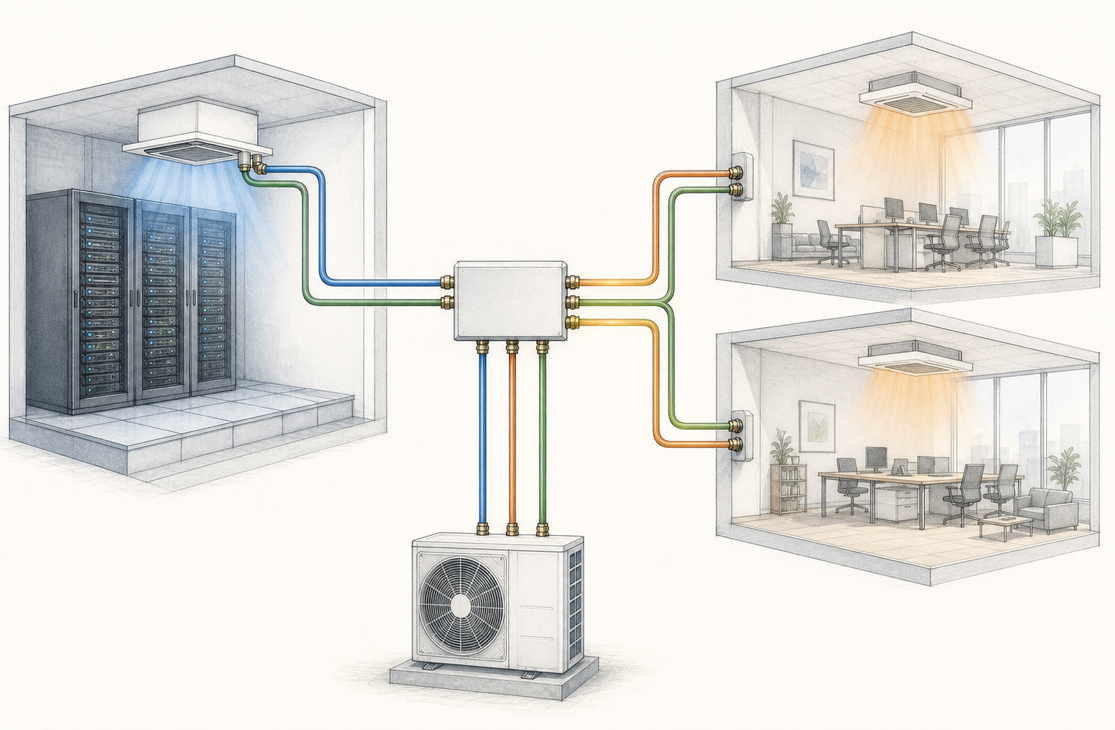

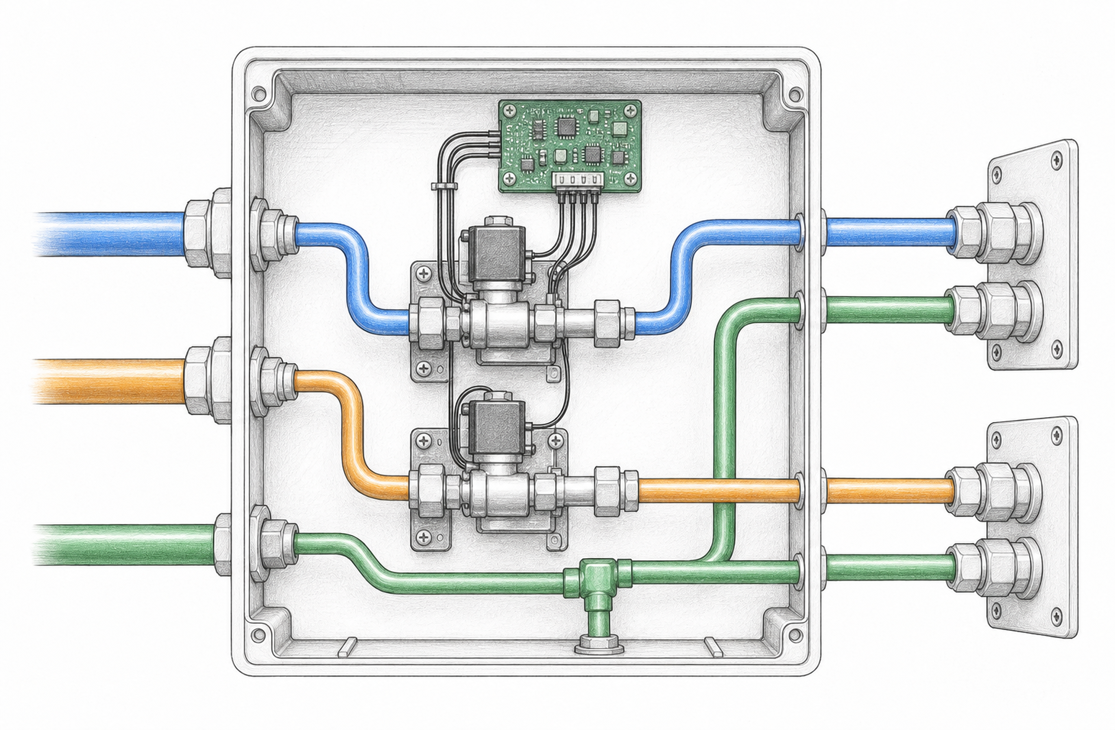

{"version":2,"blocks":[{"selectors":["h2","h3","h4","h5"],"elements":[],"name":"contents","settings":[],"layout":"0,1"},{"value":"<p>Весной одно и то же здание может одновременно просить тепло и холод. Солнечный фасад перегревается через сплошное остекление, теневая сторона остаётся прохладной, а серверная отводит тепло круглосуточно. Обычная двухтрубная VRF-система вынуждает связанные внутренние блоки выбрать общий режим.</p>","name":"text","settings":[],"layout":"0,1"},{"value":"<p>Трёхтрубная система с рекуперацией тепла позволяет части помещений охлаждаться, а части — обогреваться. Она не запасает тепло и не создаёт его бесплатно: холодильный контур переносит энергию из охлаждаемых зон в обогреваемые, а компрессор и автоматика поддерживают нужные давления.</p>","name":"text","settings":[],"layout":"0,1"},{"type":"h2","value":"Почему двух труб недостаточно для одновременных режимов","anchor":"pochemu-dvukh-trub-nedostatochno-dlya-odnovremennykh-rezhimov","name":"htag","settings":[],"layout":"0,1"},{"value":"<p>В двухтрубной тепловой насосной VRF между наружным и внутренними блоками проходят жидкостная и газовая магистрали. При охлаждении внутренний теплообменник работает испарителем, при отоплении — конденсатором. Направление и состояние хладагента меняются для общей ветви.</p>","name":"text","settings":[],"layout":"0,1"},{"value":"<p>Поэтому внутренние блоки одной системы обычно работают либо на холод, либо на тепло. Отдельный блок можно выключить или перевести в вентиляцию, но заставить соседние теплообменники одновременно выполнять противоположные функции без дополнительного распределения потоков нельзя.</p>","name":"text","settings":[],"layout":"0,1"},{"value":"<p>Проблема появляется в гостиницах, офисах со сложным фасадом, зданиях с серверными и внутренними зонами без наружных стен.</p>","name":"text","settings":[],"layout":"0,1"},{"type":"h2","value":"Что означает «три трубы»","anchor":"chto-oznachaet-tri-truby","name":"htag","settings":[],"layout":"0,1"},{"value":"<p>В распространённой трёхтрубной схеме от наружного блока идут:</p>","name":"text","settings":[],"layout":"0,1"},{"value":"<ul><li>жидкостная магистраль;</li><li>газовая магистраль низкого давления, связанная со всасыванием компрессора;</li><li>газовая магистраль высокого давления, по которой горячий газ направляется к зонам отопления.</li></ul>","name":"text","settings":[],"layout":"0,1"},{"value":"<p>Эти три линии приходят не прямо в каждый кассетный или канальный блок, а к селектору потоков. У Daikin он называется BS или BSSV, у других производителей встречаются названия BC-контроллер, Flow Selector или Heat Recovery Unit. От селектора к обычному внутреннему блоку обычно уходят две трубы — жидкостная и газовая.</p>","name":"text","settings":[],"layout":"0,1"},{"file":{"ID":"568043","TIMESTAMP_X":"19.08.2026 21:02:06","MODULE_ID":"sprint.editor","HEIGHT":"730","WIDTH":"1115","FILE_SIZE":"746264","CONTENT_TYPE":"image/webp","SUBDIR":"sprint.editor/e36","FILE_NAME":"dcwz92aa4quon66rdr1nhxd9jneaqmj1.webp","ORIGINAL_NAME":"c756d0adb5f347d1ba00d51e77dc8168.webp","DESCRIPTION":"Article task 14 ILL-1","HANDLER_ID":null,"EXTERNAL_ID":"7crwy60m94fbj621bopm6muonqzqp3vj","VERSION_ORIGINAL_ID":null,"META":"","SRC":"/upload/sprint.editor/e36/dcwz92aa4quon66rdr1nhxd9jneaqmj1.webp","ORIGIN_SRC":"/upload/sprint.editor/e36/dcwz92aa4quon66rdr1nhxd9jneaqmj1.webp"},"desc":"Три магистрали и двухтрубные ветви селектора VRF","name":"image","settings":[],"layout":"1,0"},{"value":"<p>Схемы производителей различаются. Например, Mitsubishi Electric применяет BC-контроллер с собственной архитектурой. Количество линий и соединений проверяют по конкретной серии, а не переносят схему другого бренда.</p>","name":"text","settings":[],"layout":"2,1"},{"type":"h2","value":"Как селектор направляет хладагент","anchor":"kak-selektor-napravlyaet-khladagent","name":"htag","settings":[],"layout":"2,1"},{"value":"<p>Внутри распределительного блока находятся клапаны, датчики и участки трубопроводов. По командам системы они соединяют газовую линию внутреннего блока либо с нагнетательной, либо со всасывающей магистралью.</p>","name":"text","settings":[],"layout":"2,1"},{"type":"h3","value":"Зона работает на охлаждение","anchor":"zona-rabotaet-na-okhlazhdenie","name":"htag","settings":[],"layout":"2,1"},{"value":"<p>Жидкий хладагент проходит к электронному расширительному вентилю внутреннего блока, снижает давление и кипит в теплообменнике. Воздух помещения охлаждается, а пар возвращается через селектор в линию всасывания. Компрессор забирает этот пар и повышает его давление.</p>","name":"text","settings":[],"layout":"2,1"},{"type":"h3","value":"Соседняя зона работает на отопление","anchor":"sosednyaya-zona-rabotaet-na-otoplenie","name":"htag","settings":[],"layout":"2,1"},{"value":"<p>Горячий газ высокого давления направляется через селектор в её внутренний блок. Там хладагент конденсируется и отдаёт тепло воздуху. Получившаяся жидкость может участвовать в охлаждении другой зоны после дросселирования.</p>","name":"text","settings":[],"layout":"2,1"},{"value":"<p>Так тепло серверной или солнечного фасада частично покрывает запрос офисов. Наружный теплообменник отводит избыток либо добавляет недостающее тепло — в зависимости от баланса здания.</p>","name":"text","settings":[],"layout":"2,1"},{"file":{"ID":"568044","TIMESTAMP_X":"19.08.2026 21:02:06","MODULE_ID":"sprint.editor","HEIGHT":"730","WIDTH":"1115","FILE_SIZE":"758122","CONTENT_TYPE":"image/webp","SUBDIR":"sprint.editor/dda","FILE_NAME":"0xqenih1rsrq89o6x5v8jaub0pemuovr.webp","ORIGINAL_NAME":"6b19a321c39c4da59d2fc08d9bdeb902.webp","DESCRIPTION":"Article task 14 ILL-2","HANDLER_ID":null,"EXTERNAL_ID":"04mxk8f4mfo12wb71044uic2a6k6lubt","VERSION_ORIGINAL_ID":null,"META":"","SRC":"/upload/sprint.editor/dda/0xqenih1rsrq89o6x5v8jaub0pemuovr.webp","ORIGIN_SRC":"/upload/sprint.editor/dda/0xqenih1rsrq89o6x5v8jaub0pemuovr.webp"},"desc":"Рекуперация тепла серверной в трёхтрубной VRF","name":"image","settings":[],"layout":"3,0"},{"type":"h2","value":"Что происходит при разных балансах нагрузки","anchor":"chto-proiskhodit-pri-raznykh-balansakh-nagruzki","name":"htag","settings":[],"layout":"4,1"},{"value":"<table class=\"colored_table\"><thead><tr><th>Нагрузки здания</th><th>Работа системы</th></tr></thead><tbody><tr><td>Преобладает охлаждение</td><td>Часть тепла передаётся зонам отопления, остаток отводится наружным блоком</td></tr><tr><td>Преобладает отопление</td><td>Тепло охлаждаемых зон используется внутри, недостающее забирается снаружи</td></tr><tr><td>Нагрузки близки</td><td>Значительная часть энергии циркулирует между помещениями, участие наружного теплообменника уменьшается</td></tr><tr><td>Все зоны требуют одного режима</td><td>Система работает близко к обычному тепловому насосу</td></tr></tbody></table>","name":"text","settings":[],"layout":"4,1"},{"value":"<p>Даже при сбалансированной нагрузке работают компрессор, вентиляторы и внутренние блоки. Выигрыш возникает потому, что тепло не выбрасывается наружу и затем не производится заново для соседней зоны.</p>","name":"text","settings":[],"layout":"4,1"},{"type":"h2","value":"Серверная требует отдельной проверки","anchor":"servernaya-trebuet-otdelnoy-proverki","name":"htag","settings":[],"layout":"4,1"},{"value":"<p>Для серверной проверяют круглогодичный диапазон наружных температур, минимальную устойчивую холодопроизводительность, резервирование и работу при остановке общей VRF.</p>","name":"text","settings":[],"layout":"4,1"},{"value":"<p>Если единственный наружный блок уйдёт в аварию или разморозку, одновременно пострадают офисы и серверная. Критическую нагрузку часто делят между независимыми системами либо сохраняют резервный прецизионный кондиционер. Рекуперация тепла снижает эксплуатационные расходы, но не заменяет требования к отказоустойчивости.</p>","name":"text","settings":[],"layout":"4,1"},{"value":"<p>Учитывают возврат масла, перепады высот, заправку хладагента и безопасность малых помещений. Клапаны и платы селекторов оставляют доступными для сервиса.</p>","name":"text","settings":[],"layout":"4,1"},{"type":"h2","value":"Как автоматика разрешает конфликт зон","anchor":"kak-avtomatika-razreshaet-konflikt-zon","name":"htag","settings":[],"layout":"4,1"},{"value":"<p>Центральный контроллер получает запросы внутренних блоков и управляет компрессором, электронными вентилями и клапанами селекторов. Перед переключением система выравнивает давления.</p>","name":"text","settings":[],"layout":"4,1"},{"value":"<p>При смене режима зона может ненадолго остановить вентилятор. Чтобы система не переходила между состояниями из-за частых команд, задают пределы локальной коррекции, мёртвую зону и приоритет критических помещений.</p>","name":"text","settings":[],"layout":"4,1"},{"value":"<p>Диспетчеризация должна показывать не только команду «тепло» или «холод», но и фактический режим селектора, температуры труб, ошибки клапанов и связь с внутренними блоками. Иначе заклинивший клапан выглядит как нехватка мощности, а обслуживающая организация начинает менять уставки вместо ремонта узла.</p>","name":"text","settings":[],"layout":"4,1"},{"type":"h2","value":"Как считать экономический эффект","anchor":"kak-schitat-ekonomicheskiy-effekt","name":"htag","settings":[],"layout":"4,1"},{"value":"<p>Сравнение начинают с почасового профиля, а не с суммы паспортных мощностей. Для каждой зоны нужны теплопритоки от солнца, людей и оборудования, потери через ограждения, график работы и требуемые температуры.</p>","name":"text","settings":[],"layout":"4,1"},{"value":"<p>Затем считают, сколько часов в году здание одновременно нуждается в холоде и тепле. Именно эта пересекающаяся часть нагрузок создаёт потенциал рекуперации. Если все помещения переключаются синхронно, дорогая трёхтрубная разводка будет редко использовать своё преимущество.</p>","name":"text","settings":[],"layout":"4,1"},{"value":"<p>Складывать номиналы внутренних блоков недостаточно. Пять кассет по 5 кВт не потребляют 25 кВт каждый час, а тепло серверной не всегда совпадает по времени с потребностью офисов. Для каждого шага расчёта сопоставляют фактическую холодовую и тепловую нагрузку; рекуперироваться может только меньшая из двух величин с учётом эффективности и ограничений оборудования.</p>","name":"text","settings":[],"layout":"4,1"},{"value":"<p>В расчёт включают:</p>","name":"text","settings":[],"layout":"4,1"},{"value":"<ol><li>Энергию наружных и внутренних блоков при частичной нагрузке.</li><li>Стоимость селекторов, третьей магистрали, изоляции и дополнительных соединений.</li><li>Пусконаладку, контроль утечек и сервисный доступ.</li><li>Резервирование критических помещений.</li><li>Сравнение с отдельными системами отопления и охлаждения.</li></ol>","name":"text","settings":[],"layout":"4,1"},{"value":"<p>Трёхтрубная VRF особенно уместна там, где противоположные нагрузки существуют долго и предсказуемо: серверная охлаждается, пока офисам требуется тепло, либо солнечный и теневой фасады живут в разных режимах. Эффективность создаёт не сама третья труба, а совпадение нагрузок, правильная работа селекторов и возможность действительно передать тепло между зонами.</p>","name":"text","settings":[],"layout":"4,1"}],"layouts":[{"settings":[],"columns":[{"css":"col-md-1"},{"css":"col-md-10"},{"css":"col-md-2"}]},{"settings":[],"columns":[{"css":""}]},{"settings":[],"columns":[{"css":"col-md-1"},{"css":"col-md-10"},{"css":"col-md-2"}]},{"settings":[],"columns":[{"css":""}]},{"settings":[],"columns":[{"css":"col-md-1"},{"css":"col-md-10"},{"css":"col-md-2"}]}]}
