VRF-система распределяет хладагент между десятками внутренних блоков и постоянно подстраивается под разные помещения. В переговорной растёт нагрузка, пустой кабинет почти не требует холода, а серверная работает без пауз. Чтобы такая сеть оставалась устойчивой, наружный блок должен выработать ровно нужную мощность, каждый испаритель — получить свою порцию хладагента, а масло — вернуться к компрессору из разветвлённой трассы.
Эти задачи связаны. Инверторный компрессор меняет расход хладагента, электронные расширительные вентили распределяют поток, датчики сообщают контроллеру фактические температуры и давления, а алгоритм возврата масла периодически перестраивает режим всей сети. Разберём, как работает этот контур и почему качество монтажа для него не менее важно, чем конструкция оборудования.
Чем VRF отличается от мульти-сплита и чиллера
В мульти-сплите к одному наружному блоку подключают несколько внутренних, а регулирование обычно проще. VRF рассчитана на большую разветвлённую сеть: наружные модули объединяются, внутренние блоки управляются отдельно, автоматика согласует их суммарный запрос с компрессорами.
Чиллер решает похожую задачу иначе. Он охлаждает воду или водно-гликолевый раствор, который насосы подают к фанкойлам. В VRF по зданию движется хладагент, поэтому нет промежуточного водяного контура, но становятся критичными размеры медных труб, перепады высот, рефнет-разветвители, дополнительная заправка и масловозврат.
VRV — зарегистрированное обозначение Daikin, а VRF — общий термин для класса оборудования. Допустимая длина труб относится к конкретной линейке. Например, для семейства VRV 5 Daikin указывает до 1 000 м, но у других моделей предел может быть меньше.
Как спиральный компрессор сжимает газ

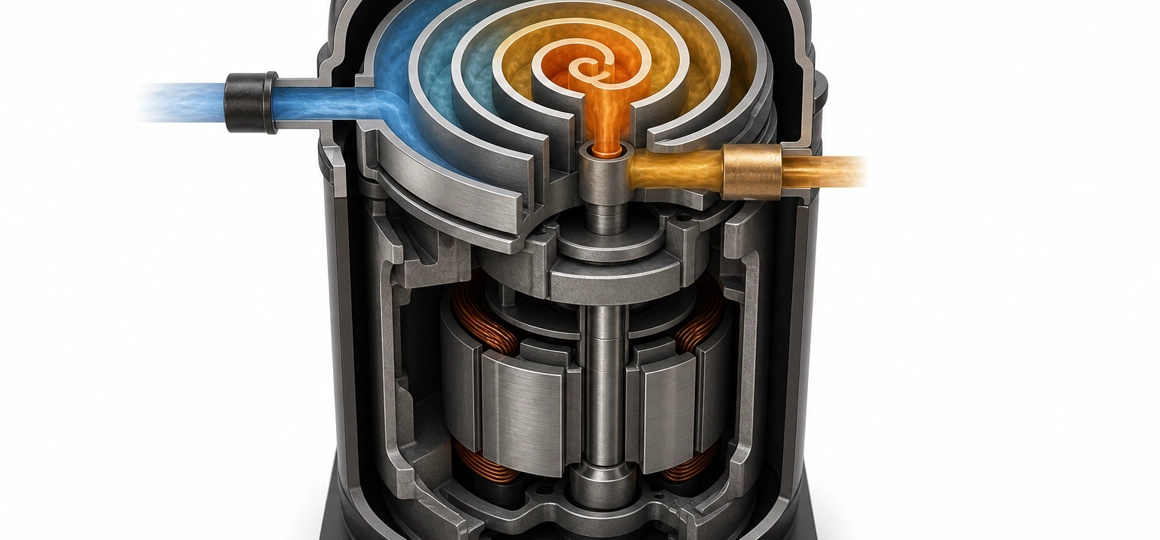

В Scroll-компрессоре работают две спирали. Одна закреплена неподвижно, вторая совершает орбитальное движение, но не вращается вокруг собственной оси. Между профилями образуются замкнутые газовые карманы. Они захватывают хладагент с периферии, перемещаются к центру и уменьшаются в объёме. Давление и температура газа растут, затем он выходит через центральное нагнетательное отверстие.
Сжатие идёт непрерывно и симметрично, без возвратно-поступательного движения поршня. У спирального узла меньше движущихся деталей, а поток газа пульсирует слабее. Copeland связывает с этой конструкцией низкие шум и вибрацию.
У Scroll нет цилиндра с верхней мёртвой точкой и зазорного объёма, как у поршневого компрессора. Но внутренние утечки и потери возможны: эффективность зависит от уплотнения спиралей, давления, частоты и режима.
Что добавляет инвертор
Частотный преобразователь меняет скорость электродвигателя, а вместе с ней — массовый расход хладагента. Контроллер не обязан постоянно включать и выключать компрессор на полную мощность. Он может приблизить производительность к сумме запросов внутренних блоков, уменьшить колебания температуры и сократить число тяжёлых пусков.
Управляемый разгон ограничивает пусковой ток, но ток не исчезает: нет лишь высокого броска прямого пуска. Диапазон 10–100% тоже не общий стандарт. Минимальная частота, число компрессоров и их чередование различаются по сериям, поэтому в проекте используют таблицы выбранного блока.
ЭРВ: дозатор для каждого испарителя
Электронный расширительный вентиль устанавливают перед теплообменником внутреннего блока. Внутри корпуса перемещается игла или затвор, а шаговый двигатель поворачивает привод на заданное число импульсов. Контроллер знает положение в шагах и может открывать проходное сечение малыми порциями. В отличие от грубого переключения «открыто — закрыто», такое управление подходит для плавно меняющейся нагрузки.
ЭРВ подаёт в испаритель достаточно хладагента и не допускает жидкость на всасывание компрессора. Автоматика оценивает температуру, давление испарения, перегрев и запрос помещения. Danfoss использует для точного управления шаговый клапан, датчики давления и температуры.
Если в помещении стало теплее, внутренний блок увеличивает запрос. Система повышает доступную производительность, а ЭРВ открывается шире. Когда температура приблизилась к уставке, клапан прикрывается. Его движение не обязательно непрерывно каждую секунду: контроллер выдаёт последовательность дискретных шагов, которая в масштабе работы системы создаёт плавное дозирование.
Почему масло уходит в трассу
Масло смазывает подшипники и контактные поверхности компрессора, но часть масляного тумана уносится нагнетаемым газом. В коротком контуре достаточная скорость хладагента помогает вернуть его по всасывающей линии. В большой VRF-сети появляются сотни метров труб, вертикальные участки, разветвители и внутренние блоки, которые в этот момент могут быть выключены. На малой нагрузке скорость газа падает, и масло задерживается в трубах и теплообменниках.
Компрессору начинает не хватать смазки, а масляная плёнка в теплообменнике ухудшает теплопередачу. Поэтому производитель ограничивает длины, высоты и диаметры труб с учётом возможности вернуть масло.

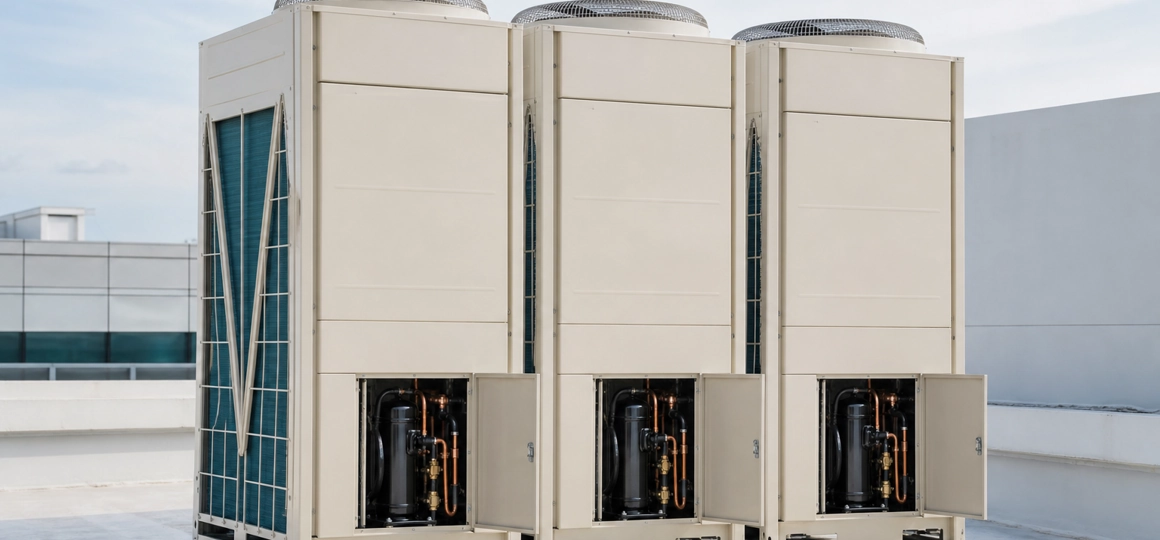

Что находится в наружном блоке

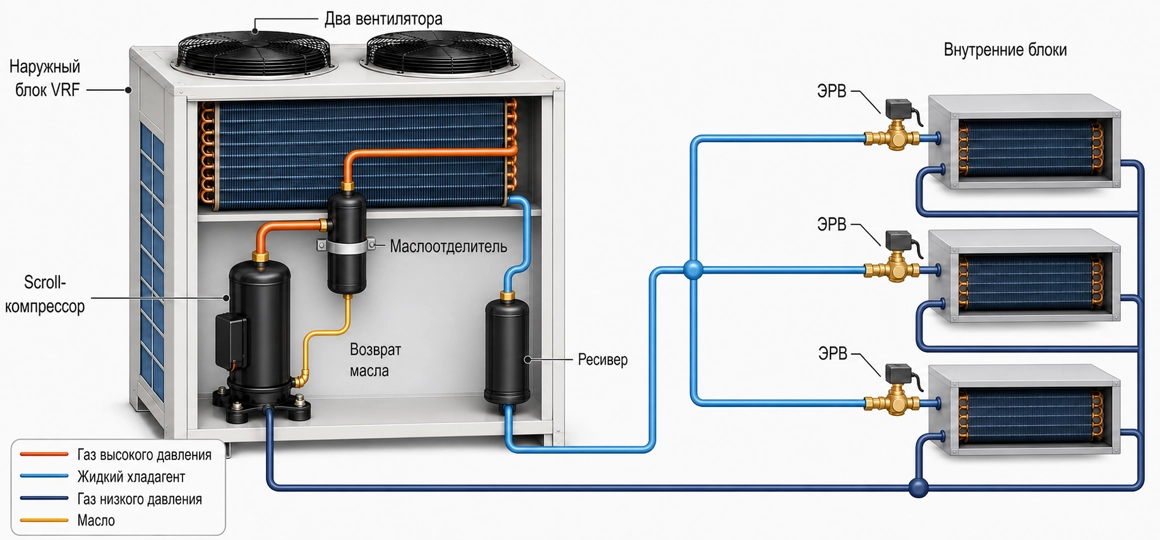

Маслоотделитель стоит на линии нагнетания и отделяет капли масла от горячего газа. Собранное масло через дозирующую ветвь возвращается к компрессору или в масляный резервуар. Ресивер принимает жидкий хладагент и сглаживает изменение его количества при переключении внутренних блоков. Аккумулятор на всасывании, если он предусмотрен схемой, задерживает жидкость перед компрессором и снижает риск жидкостного удара.
Маслоотделитель работает с масляным туманом, ресивер хранит жидкий хладагент, а всасывающий аккумулятор защищает компрессор от жидкости. Состав наружного блока проверяют по его схеме: документация Daikin отдельно показывает маслоотделитель и клапаны возврата масла.
Автоматический цикл возврата масла
Обычного отделителя недостаточно: часть масла всё равно проходит в систему. Поэтому контроллер периодически запускает Oil Recovery Cycle. Он временно повышает расход и меняет положения клапанов так, чтобы поток подхватил масло из спокойных участков и доставил его в наружный модуль. В этот момент режим внутренних блоков может кратковременно измениться, хотя пользователь обычно не вмешивается.
Алгоритм зависит от серии. Контроллер оценивает вынесенное масло по давлениям, температурам и загрузке. В одном руководстве Daikin резервный запуск предусмотрен через восемь часов суммарной работы компрессора. Это пример, а не универсальный таймер.
Во время цикла автоматика управляет компрессором, ЭРВ и масляными клапанами. Программа не исправит неверные диаметры, превышенную длину или непредусмотренные масляные ловушки: сеть должна соответствовать руководству.
Почему опрессовка и вакуумирование влияют на автоматику
После пайки в трубах не должно остаться утечек, воздуха, влаги и окалины. Герметичность проверяют сухим азотом: давление выдерживают по ступеням и контролируют с учётом температуры окружающей среды. Значение берут только из руководства выбранной системы. Для одной серии Daikin указано максимальное испытательное давление 4,0 МПа, то есть 40 бар. Утверждение «всегда 40–42 бар» опасно: допустимое давление зависит от хладагента, оборудования и участка контура.
Азот малым протоком подают и при пайке, чтобы внутри меди не образовалась окалина. Кислород и горючие газы запрещены. После испытания подключают двухступенчатый вакуумный насос с обратным клапаном. Продувка хладагентом вакуумирование не заменяет.
Для упомянутой серии Daikin требует −100,7 кПа по манометру более двух часов, затем проверку роста давления. Параметры сверяют с руководством модели. Вакуум без выдержки не доказывает сухость, а изменение давления без температурной поправки — утечку.
Влага образует кислоты и лёд в дросселирующих сечениях, воздух повышает давление конденсации, а утечка меняет заправку. Датчики и ЭРВ будут реагировать на последствия, но не смогут восстановить расчётные свойства контура. Поэтому чистая пайка под азотом, испытание на герметичность, глубокий вакуум и точная дозаправка — часть алгоритма управления, хотя выполняются монтажником до первого запуска.
Что проверяют при пусконаладке
Перед запуском полезно пройти короткий контрольный список:
• модель и фактические ограничения по длинам, высотам и диаметрам труб; • правильное направление и ориентацию заводских разветвителей; • протокол опрессовки с давлением, временем и температурой; • достигнутый вакуум и результат выдержки после отключения насоса; • массу дополнительного хладагента по длинам жидкостных труб; • адреса внутренних блоков, показания термисторов и датчиков давления; • токи, частоты компрессоров, перегрев и переохлаждение в тестовом режиме; • отсутствие ошибок и успешное завершение сервисной проверки производителя.
VRF работает как единая регулируемая сеть. Компрессор создаёт нужный поток, ЭРВ распределяют его между зонами, а масляный контур сохраняет смазку там, где она нужна. Надёжность появляется не из одного «умного» узла, а из согласования механики, датчиков, программы и правильно собранных труб. Если проектные ограничения и процедуры пуска соблюдены, автоматика получает физически исправный контур и может выполнять свою работу точно.
