10 ошибок при проектировании VRF-систем кондиционирования

Старые системы кондиционирования уже давно ушли в прошлое, а им на замену пришло новое поколение VRF, которое отличается достаточно высоким качеством, долговечностью и производительностью. Аббревиатура расшифровывается Variable Refrigerant Flow, что в переводе означает переменный поток хладагента, но что собой представляет этот комплекс?

Особенности VRF-систем

Новое поколение кондиционеров за счет модульности способно охлаждать здания практически неограниченной площади. Такая система становиться для промышленных объектов, офисных зданий, гостиничных комплексов незаменимой деталью, позволяющая создать оптимальную атмосферу и безопасные условия труда.

Помимо хорошего охлаждения VRF позволяет разогревать воздух в помещении и экономить значительные средства на отоплении. С помощью специального компьютерного управления, в любой момент можно поменять поток воздуха, температуру или полностью отключить часть кондиционеров в нерабочей зоне здания.

Все устройства работают при отрицательной температуре не ниже —20 градусов, поэтому VRF система отлично подходит для центральной части России.

10 самых распространённых ошибок

Система кондиционирования VRF прорабатывается специалистами в течение длительного времени и при этом нет гарантии, что в проекте не будут допущены ошибки, которые в итоге снизят качество охлаждения. Именно поэтому важно разобраться в самых распространённых ошибках, допускаемых даже профессионалами в этом деле. Ознакомившись с возможными проблемами, даже неподготовленный человек сможет разобраться в проекте и найти слабые места.

1. Заниженная производительность внутреннего блока

При выборе внутреннего блока многие проектировщики смотрят в первую очередь на производительность и подбирают оборудование наиболее близкое к требованиям выбранной системы кондиционирования. Использовать такой подход неправильно, ведь внутренние блоки создают с упором на японские стандарты (ISO5151), которые сильно отличаются от российского (ГОСТ30494).

К примеру, можно взять температуру воздуха в помещении, которая в японских нормативных документах стоит на отметке 27°C, против российской нормы 20-22°C. Разница наблюдается и в показателях влажности воздуха, где в Японии 50% это норма, а в России норма колеблется от 30 до 60%. Учитывая эти отличая важно помнить, что в российских условиях требуется оборудование с большей производительностью.

2. Выбор наружного блока

Следующая распространённая ошибка — это подбор наружного блока при помощи суммирования характеристик нескольких внутренних блоков. Вся проблема заключается в разнице между японским и российским климатом. Если в Японии средняя температура на улице равняется +35°С, то в России этот показатель в летнее время в большинстве городов редко превышает +30°С. Разница всегда составляет около 5 градусов, а значит покупать наружный блок с требуемой производительностью не имеет смысла. Необходимо обращать внимание на среднюю температуру на улице и исходить из этого показателя.

10 ошибок при проектировании VRF-систем кондиционирования

Также важно помнить о количестве внутренних блоков на один наружный аппарат. Дело в том, что наружный блок отводит тепло, но только при избытке. Вся система работает таким образом, что внутреннее оборудование получает избыток неодновременно, а значит можно снизить заложенную производительность наружного блока на 10-20% и сэкономить на этом деньги.

3. Размер и тип наружного блока

Проектировщики системы кондиционирования выполняют работу качественно, но редко задумываются о затратах, который понесёт заказчик, а ведь на многих деталях можно сэкономить и наружный блок не исключение. Эта часть системы может иметь разную производительность в зависимости от VRF системы. Выделяют следующие типы:

  • мини VRF — 11-28 кВт;
  • моноблочные 22-56 кВт;
  • комбинационный проект — 45-256 кВт.

На примере можно выбрать усреднённую систему с требованием по холоду в 200 кВт. Для неё можно подобрать множество вариантов с разными наружными блоками, которые отличаются размерами и мощностью.

Возможные варианты:

  • 1:10 наружным блокам с мощностью 20 кВт;
  • 2:5 наружным блокам с мощностью 40 кВт;
  • 3:2 наружным блокам с мощностью 100 кВт.

Каждый из этих вариантов подходит, но на каждую систему идёт своя стоимость. Поэтому дополнительно проводиться анализ рынка на выбор самой качественной и дешёвой продукции. Это самый оптимальный метод при выборе системы кондиционирования.

4. Использовать только VRF

Систему VRF часто выбирают в качества основы для проектирования, но это не всегда правильно, несмотря на высокие показатели качества. Это мультизональная система, которая чаще всего устанавливается в маленьких или средних помещениях. Устанавливать VRF в большие конференц-залы, кинотеатры и другие помещения не всегда рационально, для этого можно использовать полупромышленные мощные сплит-системы, которые справляются с работой в помещениях более 300 кв. метров намного лучше.

С экономической точки зрения, такой комбинированный проект позволяет не только сэкономить деньги при закупке оборудования, но и в дальнейшем использовать попеременно системы в зависимости от требований. То есть в летнее время при высокой температуре воздуха использовать полупромышленную сплит-системы с высокой производительностью на большой площади, а VRF включать при нормальных погодных условиях.

5. Вертикальная компоновка

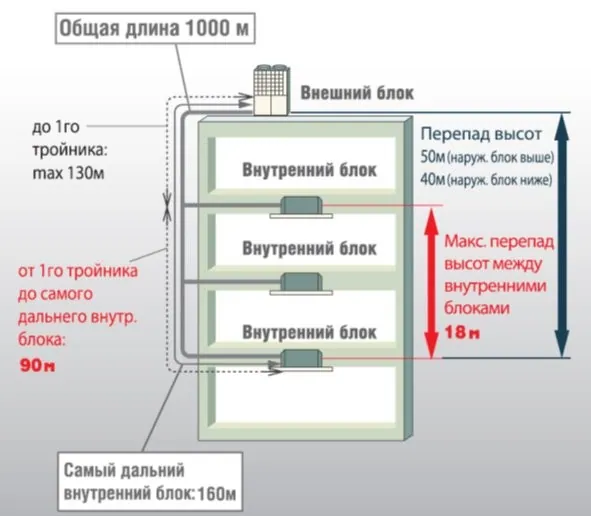

Внутренние блоки в отличие от отопления лучше всего устанавливать в горизонтальном положении, ведь их производительность падает, при перепаде по высоте свыше 18 метров между оборудованием. Это правило относиться к зданиям в несколько этажей, когда требуется установить кондиционеры в каждом помещении и возникает большой перепад по высоте.

10 ошибок при проектировании VRF-систем кондиционирования

Всё дело в жидкости. В системе отопления используется вода (жидкость), которая остаётся в том же агрегатном состоянии на всём пути циркуляции. Кондиционер работает на фреоне, который изначально попадает во внутренний блок в виде жидкости, на пути к наружному оборудованию представляет собой смесь из газа и жидкости, а конце пути превращается в газ. Такая нестабильность фреона может привести к высокой производительности кондиционеров на нижних этажах в здании и при этом полностью лишь работы агрегаты, установленные на верхних уровнях здания. Для решения проблемы устанавливается несколько наружных блоков.

10 ошибок при проектировании VRF-систем кондиционирования

6. Объединение наружных блоков в один фреоновый контур

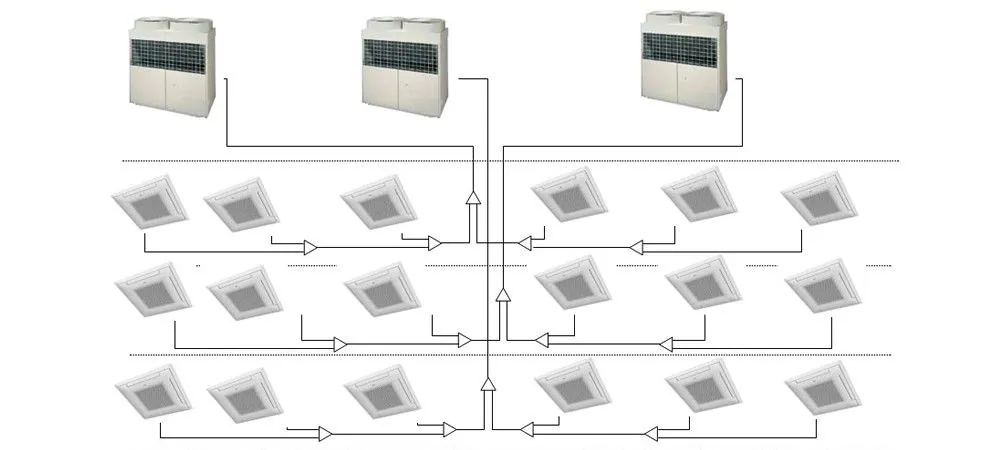

Старые системы кондиционирования не имели возможности соединения наружных блоков в единый контур с фреоном, но система VRF разработана таким образом, чтобы фреон из разных частей здания (кондиционеров) поступал на 1-2 наружных блока. Это позволяет сэкономить деньги, и поэтому велик соблазн сделать один контур на этаж или полностью всё помещение. Такой шаг впоследствии может привести к большим проблемам и опасности для жизни работников.

Фреон тяжелее воздуха и при утечке оседает в нижней части помещения. Этот газ безвреден для человека, но в больших концентрациях, он вытесняет воздух, что приводит к удушью и потере сознания. После 15 минут в таком помещении спасти человека уже невозможно. Именно такая ситуация может случиться в случае разгерметизации одного (большого) контура фреона, где будет находиться около 80 кг вещества, по сравнению со стандартной массой в 20 кг.

Установка нескольких контуров позволяет снизить опасность для жизни, ведь при разгерметизации одного из них, концентрация фреона будет слишком маленькой для нанесения существенного ущерба здоровью. В крайних случаях устанавливается датчик, который сигнализирует о превышении уровня газа в воздухе.

7. Неправильный подбор внутренних блоков

Для того чтобы разобраться в этой ошибке, следует представить два помещения, где установлена система кондиционирования VRF. В одной комнате людям вполне комфортно и поддерживается оптимальная температура, а из другого помещения поступают постоянные жалобы от работников на сквозняки, холод и т. д. Это распространённая ситуация и всё из-за неправильного выбора внутренних блоков.

Внутренние блоки делят на два вида по направлению ветра:

  • настенное (однопоточное) оборудование;
  • кассеты (многопоточные).

В первом случае оборудование стоит дешевле, но может изменять направление только с помощью жалюзи, которые переправляют потоки. Такой вариант внутренних блоков подходит больше для промышленных объектов.

В офисы устанавливают кассеты, которые равномерно распределяют воздух в 4 разные стороны.

8. Не учитывается уровень шума

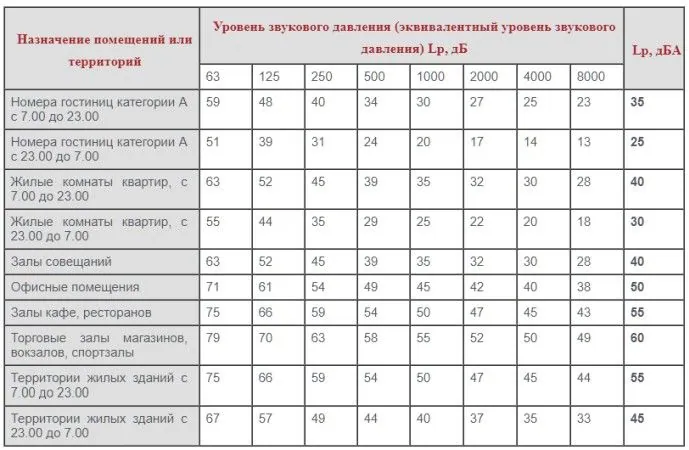

Шум это один из параметров, на который многие не обращают внимания при выборе кондиционеров, а ведь людям приходиться работать рядом с этой техникой на протяжения дня, а иногда и ночи. По уровню шума существуют чёткие нормы, причём они разнятся в ночное и дневное время.

10 ошибок при проектировании VRF-систем кондиционирования

В дневное время уровень тепла больше, а значит, кондиционеру для охлаждения требуется больше мощности, что приводит к увеличению работы вентилятора и уровню шума. В ночное время воздух в помещении имеет меньшую температуру, соответственно и уровень шума снижается. Учитывая эти критерии, важно подбирать оборудование, которое будет отлично справляться с охлаждением помещения, но не будет мешать людям, работать.

9. Частичная нагрузка на систему

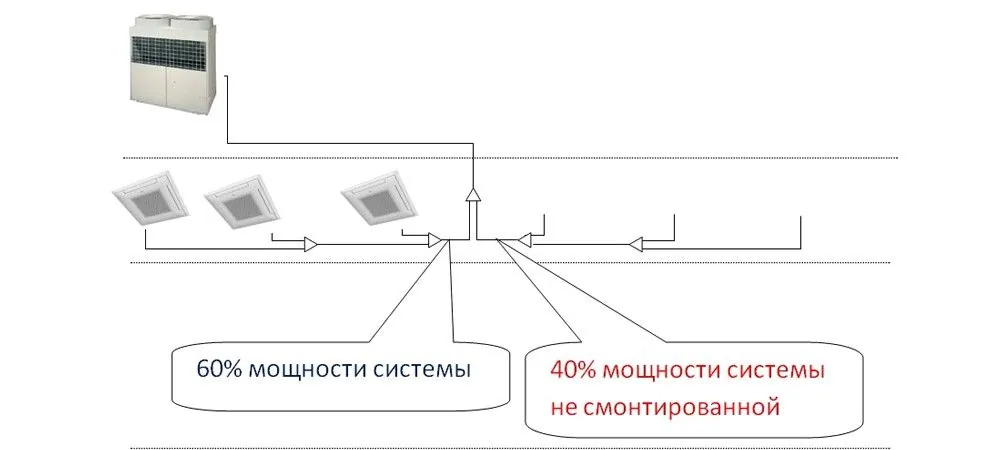

При строительстве объекта, часть помещений часто уже вводят в эксплуатацию и размещают персонал для работы. При этом начинает действовать и система кондиционирования, но только на 40-50% мощности. Остальная часть системы будет введена позже, но заранее закладываются трубопроводы для подсоединения внутренних блоков. Это кажется логичным решением, но на самом деле является большой ошибкой.

10 ошибок при проектировании VRF-систем кондиционирования

Дело в том, что при работе наружного блока, раз в 12 часов происходит автоматическая промывка системы фреоном для сбора масла, которое также участвует в работе оборудования. При установке незадействованного трубопровода, в ней отсутствует и циркуляция. В трубах собирается часть масла, а это через время приводит к поломке наружного блока. Примерно через 2-3 недели уже появляются признаки неисправности. Решить эту проблему можно путём установки заглушек на стыке наружного блока и трубопровода.

10. Не охлаждать приточный воздух

Многие выбирают VRF систему из-за её многофункциональности, производительности и качества, но стоит такая система намного дороже системы охлаждения приточного воздуха при помощи компрессорно-конденсаторных блоков. Выбирать систему VRF стоит только в тех случаях, когда стандартный тип кондиционирования не сможет сделать свою работу. Средняя цена для VRF 700-900 долларов, против 150-300 долларов за 1 кВт холода для компрессорно-конденсаторных блоков.

Разница существенная, поэтому в некоторых случаях для экономии устанавливается комбинированный тип и стоимость 1 кВт холода в итоге выходит от 400 до 500 долларов. Этого будет достаточно для поддержания оптимальной температуры воздуха в маленьких и средних помещениях.

Учитывая все эти нюансы, можно будет создать идеальную систему кондиционирования, которая при своевременном диагностике и очистке проработает несколько десятков лет. Главное, это не экономить или наоборот не тратить слишком много денег на охлаждение, а грамотно сделать распределение кондиционеров по всему помещению. В этом деле поможет подбор фирмы, которая уже долгое время занимается проектированием и имеет массу довольных клиентов. Специалисты с большим опытом знают обо всех возможных проблемах, поэтому при создании проекта стараются всячески их избежать и создать идеальную систему кондиционирования.
