Воздушную завесу легко принять за вытянутую тепловую пушку: внутри стоят вентиляторы, а у некоторых моделей — водяной или электрический нагреватель. Но задачи у оборудования разные. Пушка повышает температуру в помещении, завеса формирует узкую скоростную струю поперёк открытого проёма.
Струя отделяет наружный и внутренний воздух, пока дверь или ворота открыты. Нагрев может сделать вход комфортнее и компенсировать часть теплопотерь, однако слабая тёплая струя не станет хорошим барьером. Сначала рассчитывают аэродинамику, затем решают, нужен ли калорифер.
Как воздушная струя закрывает открытый проём
При открытии ворот холодный плотный воздух стремится внутрь по нижней части проёма, а тёплый выходит сверху. Ветер и разрежение от вытяжной вентиляции усиливают переток. Завеса создаёт направленный поток с достаточным импульсом, чтобы противостоять этой разности давлений.
Для горизонтального монтажа сопло располагают над проёмом, а струю направляют к полу. Она должна пройти всю высоту, не разрушиться раньше времени и встретить порог с запасом скорости. Для вертикального монтажа установка стоит сбоку, а поток пересекает ширину ворот. На широком проёме применяют две встречные завесы либо специальную систему с напольным каналом.
Результат определяют вместе:
- равномерность скорости по всей длине сопла;
- ширина и форма струи;
- расстояние до противоположной кромки проёма;
- разность температур и давления;
- боковой ветер, работа вытяжки и частота открывания ворот.
Большой расход сам по себе не гарантирует барьер. Короткое сопло оставит незащищённые края, широкая медленная струя быстро смешается с окружающим воздухом, а чрезмерная скорость создаст шум и дискомфорт.
Зачем струю наклоняют наружу

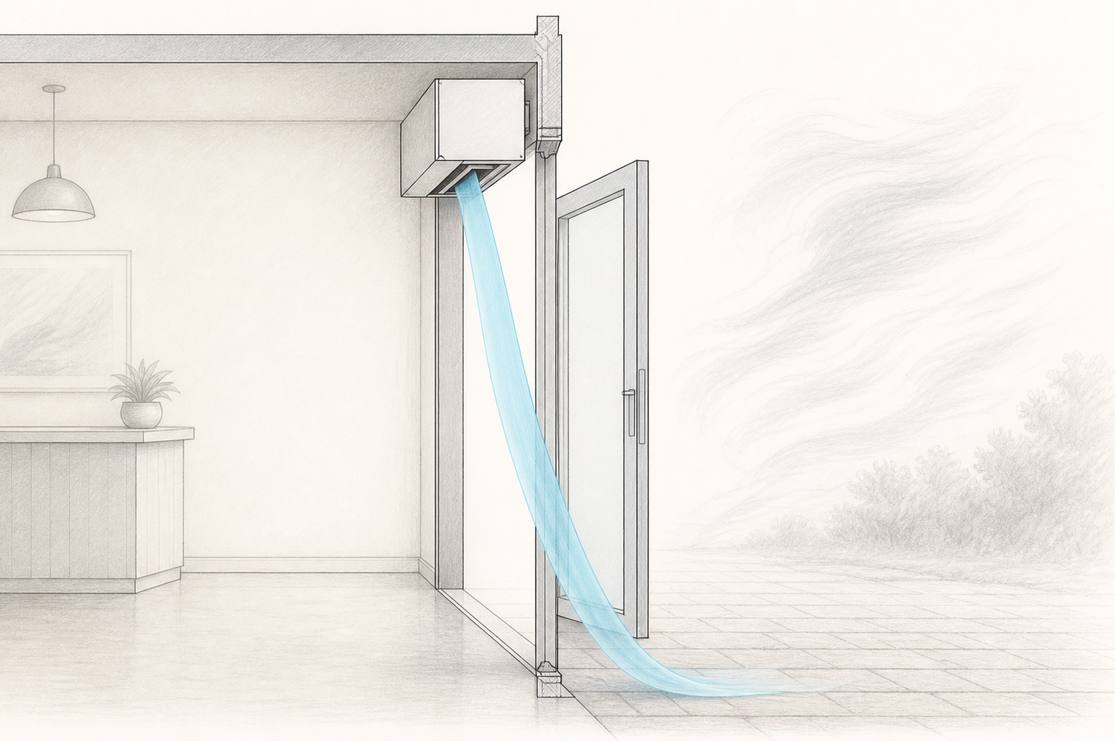

Проём часто испытывает давление в сторону помещения. Поэтому выпускные ламели поворачивают немного наружу: поток встречает входящий холодный воздух и приходит к порогу около линии двери, а не уходит глубоко внутрь.
Угол 10–15° указан в инструкциях отдельных промышленных систем Frico. Для других типов и условий изготовитель может требовать иное направление; в требованиях к некоторым дверным завесам встречается угол не менее 20° в сторону проёма. Универсально выставлять 15° без наладки нельзя.
Эффект Коанда — стремление струи следовать вдоль близкой поверхности — помогает в специальных соплах. Свободную струю через высокий проём он не объясняет целиком. Здесь важнее начальный импульс, смешение с окружающим воздухом и перепад давления.
Шиберующая завеса не обязана нагревать
На холодильном складе нагрев струи иногда вреден. Между морозильной камерой и тёплым коридором завеса без калорифера рециркулирует воздух одной из зон и уменьшает обмен через открытые ворота. Это снижает поступление тепла и влаги, из-за которой на поверхностях появляется иней.
Такое оборудование не заменяет дверь. Оно работает во время проезда погрузчика или технологической операции, а после закрытия проёма физическое ограждение снова принимает основную нагрузку. Автоматика запускает вентиляторы по концевому выключателю, датчику положения или сигналу ворот.

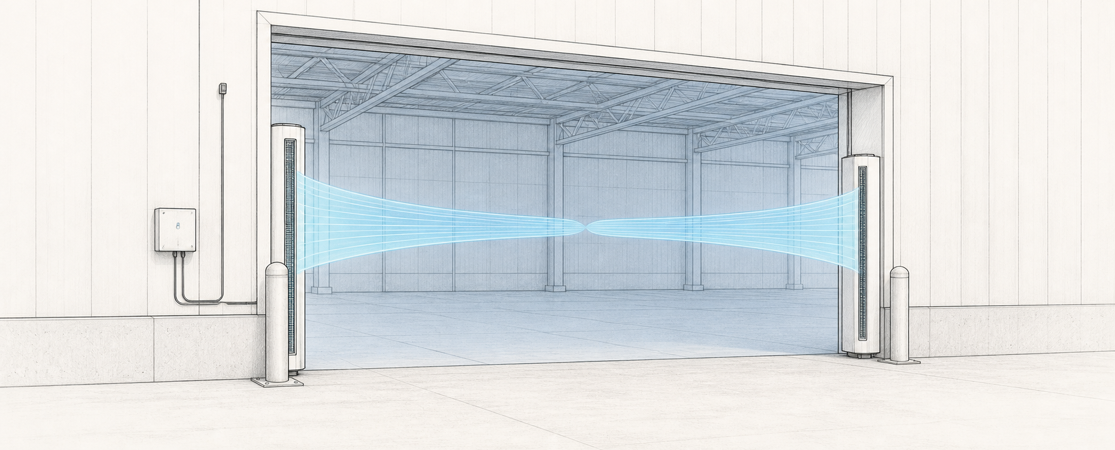

Для высоких складских ворот корпус устанавливают сверху либо вертикально сбоку. Боковой вариант облегчает обслуживание и сокращает дальность струи до ширины проёма, но требует защиты от погрузчиков. Две колонны по сторонам создают встречные потоки; их скорости и углы настраивают совместно, чтобы зона столкновения не ушла в помещение.
Скрытый монтаж для входных групп

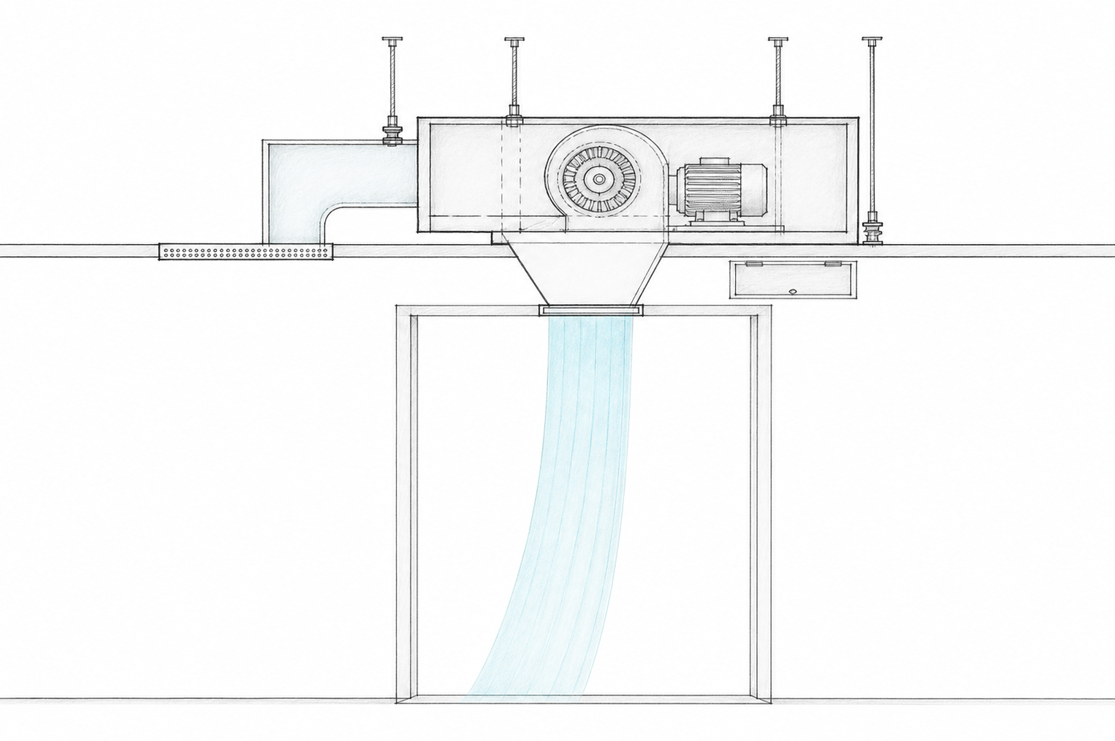

В торговом центре или бизнес-центре крупный корпус над дверью может нарушить архитектуру. Встраиваемую завесу размещают за фальшпотолком, снаружи остаются воздухозаборная и выпускная решётки. Узкая щель проходит по ширине проёма и направляет струю к порогу.
Перед скрытым корпусом оставляют путь для забора воздуха, снизу — сервисный люк для фильтра, вентиляторов, автоматики и теплообменника. Гибкие вставки и виброизоляция защищают потолок от резонанса.
Особенно опасно смещение выпускной щели от плоскости двери. Балка, декоративный короб или механизм автоматической двери могут перехватить струю. Если сопло приходится отнести от проёма, направление и дальность пересчитывают, а не компенсируют ошибку максимальной скоростью.
| Решение | Где применяют | Что проверяют |
|---|---|---|
| Встроенная горизонтальная завеса | Входы торговых и деловых зданий | Нишу, сервисный доступ, шум и совмещение щели с проёмом |
| Верхняя промышленная | Ворота умеренной высоты | Дальность до пола и равномерность по ширине |
| Вертикальная шиберующая | Высокие или широкие ворота | Защиту корпуса, боковой ветер и траекторию до другой стороны |
| Ненагреваемая для холодных зон | Камеры, экспедиции, холодильные склады | Иней, влажность, время открытия и совместную работу с дверью |
Что означает скорость у пола
Для ряда сертифицированных дверных завес применяется ориентир не менее 2 м/с на высоте 15 см от пола. Диапазон 2–3 м/с подходит как контрольная точка, но не служит универсальным ответом для любых ворот. При сильном ветре даже такая скорость может не удержать струю на линии порога.
Подбор начинают с геометрии. Длина сопла должна перекрывать ширину проёма без разрывов; у модульных устройств учитывают стыки. Затем по высоте или ширине определяют требуемую дальность, выбирают профиль скорости и проверяют остаточную скорость у противоположной кромки.
Сначала проверяют давление здания
Даже мощная завеса проиграет при устойчивом разрежении у ворот. Перед подбором измеряют баланс притока и вытяжки с закрытыми дверями, открытыми воротами и включёнными местными отсосами. Иногда эффективнее восстановить компенсационный приток, чем увеличивать скорость струи.
На тамбуре две завесы не должны бесконтрольно дуть навстречу друг другу. Их включение связывают с положением наружной и внутренней двери, иначе в небольшом объёме появляются циркуляция, шум и сквозняк. Для секционных ворот предусматривают задержку отключения, чтобы струя работала до полного закрытия полотна.
У ворот с интенсивным транспортом полезны несколько ступеней или плавное управление. На частично открытом проёме полная скорость может быть избыточна, а при сильном ветре базовой ступени не хватит. Сигнал дают положение ворот, наружная температура, датчик давления или диспетчеризация — конкретный набор выбирают по режиму объекта.
На наладке используют измерения, а не ощущение рукой. Анемометром снимают скорость в нескольких точках по длине сопла и у пола либо противоположной стороны. Дымовой тест показывает, куда отклоняется струя при работающей вентиляции и открытых воротах. Проверку повторяют в характерных режимах ветра и давления.
Если поток не достигает кромки, ищут причину: неверный угол, недостаточная производительность, препятствие, загрязнённая решётка или разрежение здания. Увеличение нагрева эту проблему не исправляет.
Воздушная завеса работает как аэродинамический шибер, а не как основной отопительный прибор. В премиальном входе она может скрываться за узкой потолочной щелью, на складе — стоять вертикальной колонной без нагревателя. В обоих случаях качество определяет одна вещь: устойчивая равномерная струя должна перекрыть весь проём и прийти к противоположной кромке в расчётной точке.
