Как работают канальные кондиционеры

Как работают канальные кондиционеры
Содержание:

Канальные кондиционеры – это сплит-системы с внутренним блоком канального типа. Они предназначены для кондиционирования одного или нескольких помещений через систему воздуховодов. Как и другие типы кондиционеров, они могут работать на охлаждение и обогрев, очищать воздух и оснащаться рядом полезных функций.

При этом канальные сплит-системы могут подключаться к внешнему воздуховоду для подмеса свежего воздуха или работы в режиме приточной вентиляции. Их также можно интегрировать в систему полноценной приточно-вытяжной вентиляции, что невозможно для других видов кондиционеров.

Из-за широких возможностей канальное кондиционирование можно отнести к системам премиум-класса. В кондиционируемом помещении нет никакого оборудования, а охлажденные воздушные потоки подаются через аккуратный и почти незаметный диффузор в потолке или стене.

Устройство

Наружный блок канального сплит-кондиционера, а также его монтаж, не отличается от других видов и устанавливается на стене или крыше дома. При этом внутренний блок имеет отличие. Он предназначен для скрытого монтажа, поэтому выполнен без требований какой-либо эстетики. Его устанавливают на потолок в горизонтальном положении и подключают к заборным и подающим воздуховодам.

Помимо кондиционера, система канального кондиционирования в целом включает:

  • блок фильтров, если он не предусмотрен в самом кондиционере;
  • воздуховодные каналы, соединительные и разветвляющие фитинги;
  • теплоизоляция для воздуховодных труб;
  • клапаны и регуляторы;
  • глушитель, если требуется полная бесшумность работы;
  • диффузорные решетки.

Варианты установки

Обычно блок канального типа устанавливают в тех помещении – кладовке, гардеробной, внутреннем гараже, то есть там, где его можно оставить открытым, что очень удобно при техническом обслуживании или ремонте. Если такого места нет, его можно расположить на потолке в прихожей и закрыть его подвесным потолком с установкой потолочного люка для доступа к оборудованию.

Такая возможность есть только в помещениях с высокими потолками, так как для установки блока необходимо расстояние от несущего до подвесного потолка минимум 30-40 см. Воздуховоды также располагают в подпотолочном пространстве. Но если воздухозаборные решетки и выходные диффузоры планируется установить в стене, то в комнатах подвесные потолки можно не устанавливать.

Особенности установки

В отличие от других видов, при установке канальной системы требуется тщательное проектирование, а сам монтаж выполняется на стадии внутренних работ или капитального ремонта. При выборе оборудования нужно учитывать следующие моменты:

  • внутренний блок нельзя устанавливать в неотапливаемых и сырых (ванная, душевая, санузел) помещениях, на кухне, где обычно температура повышена и присутствуют испарения жиров и, а также в котельной и электрощитовой;
  • протяженность фреоновой магистрали не должна превышать допустимой длины, которая для разных моделей допускается не более 30-50 м;
  • нельзя превышать перепад высоты установки внутреннего и внешнего блоков, указанный в характеристиках модели;
  • длина и конфигурация воздуховодов должна обеспечивать достаточную пропускную способность при минимальном давлении воздуха, создаваемой выбранной моделью кондиционера;
  • нужно обеспечить достаточную теплоизоляцию воздуховодов, чтобы избежать появления на них конденсата.

Варианты применения

Самым простым типовым решением становится охлаждение или обогрев в режиме рециркуляции. Для этого достаточно проложить к кондиционируемому помещению воздухозаборный и подающий воздуховоды от блока или разветвленную воздуховодную систему в несколько комнат.

Второй вариант – это подключить к воздухозаборной камере внешний воздуховод для забора воздуха с улицы и установить на него регулирующий клапан. В этом случае можно осуществлять кондиционирование или обогрев с подмесом свежего воздуха с улицы.

Для осуществления приточной вентиляции нужно установить клапаны как на внешний воздуховод, так и на воздухозаборный из комнат. Такое решение позволит переключать работу кондиционера в режимы рециркуляции, подмеса уличного воздуха и приточной вентиляции.

При этом возникает один нюанс. Для работы зимой на обогрев забираемый воздух с улицы нужно подогревать. Если при подмесе он будет нагреваться, перемешиваясь с циркулирующим в помещении воздухом, то для работы в режиме приточной вентиляции нужно дополнительно установить при входе воздуховода в дом водяной или электрический калорифер.

При интеграции оборудования в приточно-вытяжную вентиляцию также возможно выбирать режимы рециркуляции, подмеса и вентиляции. В этом случае для вентиляции в холодное время калорифер можно исключить, если приточно-вытяжная установка оснащена рекуператором.

Плюсы и минусы

Основными плюсами канальных моделей стали широкие возможности и интеграционные особенности:

  • кондиционирование и обогрев нескольких помещений одновременно, суммарной площадью до 400 м²;
  • возможность монтажа различных конфигураций с подключением к внешнему воздуховоду и интеграции в приточно-вытяжную вентиляцию;
  • эффективная очистка воздуха, так как в их систему можно устанавливать дополнительные канальные фильтры;
  • все внутреннее оборудование скрыто, поэтому такие системы не создают физических и визуальных помех;
  • благодаря размещению внутреннего блока вне кондиционируемого помещения, практически не слышно как он работает, а при установке на воздуховод глушителя можно исключить звук полностью.

Есть у канальных моделей и минусы – это высокая стоимость, сложность монтажа и невозможность индивидуальной настройки для каждой комнаты.

С первого взгляда может показаться, что канальные кондиционеры стоят дешевле аналогичной по мощности мультисистемы. Но, учитывая все остальные необходимые комплектующие и стоимость монтажа, общая сумма может в 2-2,5 раза превышать цену самого кондиционера.

Также канальный кондиционер подходит не для всех помещений. Его не получится установить, если в квартире или доме нет технических или подсобных помещений, а низкая высота потолков не позволяет монтировать на нем оборудование и закрывать фальшпотолками.

Кроме того, применение канальной системы не предусматривает индивидуальные настройки. То есть если на пульте будет выбрана желаемая температура воздуха, то она будет одинаковая для всех комнат.

Виды

Так как канальные кондиционеры подключаются через воздуховоды, вентилятор внутреннего блока должен обеспечивать достаточный напор воздуха, чтобы их прокачать. В свою очередь протяженность и конфигурация воздуховодов может быть разная и, соответственно, создавать разное сопротивление. Именно поэтому канальные сплит-системы производятся трех видов.

Низконапорные

Эти модели создают максимальное давление до 40 Па и применяются для кондиционирования одного помещения без возможности подключения к внешнему воздуховоду. Подача и забор воздуха осуществляется по воздуховодам длиной не более 0,5 м. Нередко их устанавливают во встраиваемых антресолях, что позволяет применять их без подвесных потолков.

Средненапорные

При максимальном давлении 100 Па такое оборудование позволяет кондиционировать несколько комнат по разветвленным воздуховодам. При минимальном количестве поворотов длина воздуховода к каждой комнате может достигать 10 м.

Высоконапорные

Такие модели способны подавать воздух под давлением 250 Па, что дает возможность прокачивать более длинные разветвленные воздуховоды. Для их применения необходим профессиональный расчет длины, конфигурации и диаметра всех воздуховодов. В основном их используют для объектов с множеством помещений или большой площади.

Заключение

Канальная система становится комплексным решением для центрального кондиционирования, обогрева и вентиляции нескольких помещений в одном здании. Это позволяет обеспечить полноценный климатический контроль в составе с приточно-вытяжной вентиляцией, поддерживая качество воздуха и комфортный микроклимат. Такое решение исключает установку отдельных внутренних блоков в каждом помещении, а также шум при работе оборудования.

Выбирая канальный кондиционер, рекомендуем обратиться к специалистам для проектирования системы, подбора оборудования и комплектующих, а также заказать профессиональный монтаж с гарантийным обслуживанием. Только в этом случае система будет работать бесперебойно, а воздух в помещении всегда будет чистым и свежим.

Опубликовано
Товары из этой статьи:

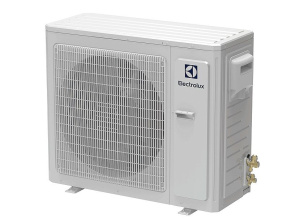

Electrolux EACD-18H/UP3/N3
Канальный кондиционер (сплит-система) (Арт. 163092)
112 500 руб.
Kentatsu KSTU280HFAN1 / KSUR280HFAN3 с зимним комплектом (-40)
Канальный кондиционер (Арт. 152555)
606 100 руб.

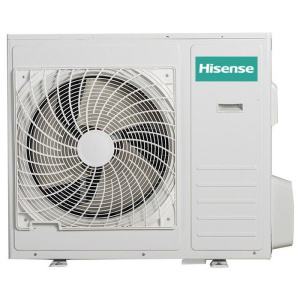

Hisense AUD-36HX4SHH1 / AUW-36H6SD с зимним комплектом (-35)
Канальный кондиционер (Арт. 152825)
По запросу

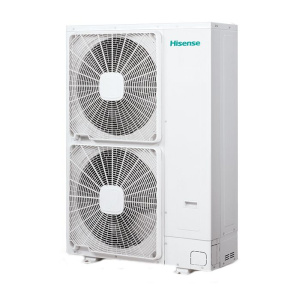

Hisense AUD-60HX4SHH / AUW-60H6SP1 с зимним комплектом (-35)
Канальный кондиционер (Арт. 151882)
По запросу
Daikin FDMQN35CXV / RYN35CXV с зимним комплектом (-40)
Распродажа Daikin до 30%
Канальный кондиционер (Арт. 171820)
156 100 руб.

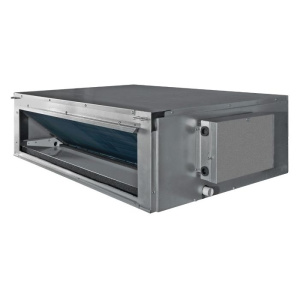

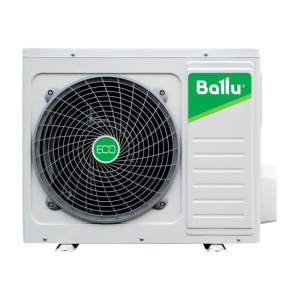

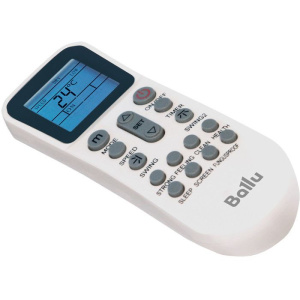

Ballu BLCI_D-18HN8/EU_23Y
