Существует множество разнообразных вариантов климатических систем. Одним из них является установка промышленного кондиционирования типа чиллер-фанкойл.
Фанкойлом называется внутренний блок системы климатического контроля, который распределяет охлажденный или нагретый воздух внутри помещения. В отличие от привычных кондиционеров, которые устанавливаются в домах, и в качестве хладагента используют фреон, в системе чиллер-фанкойл циркулирует вода или незамерзающий раствор.
Принцип функционирования устройства следующий:
климатическая установка (чиллер) передает по трубам на теплообменник фанкойла воду определенной температуры. Внутри блока генерируется воздушный поток, который охлаждает или нагревает помещение.

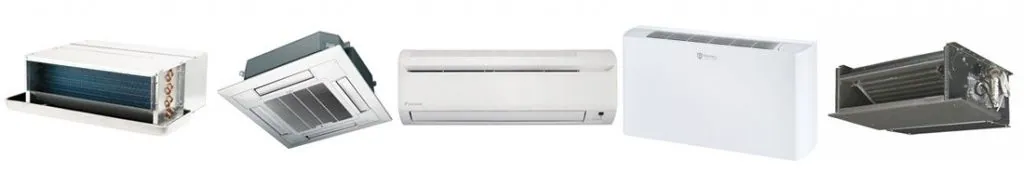

Внешнее исполнение функционального узла напоминает сплит-ситему и может изготавливаться в следующих вариантах:

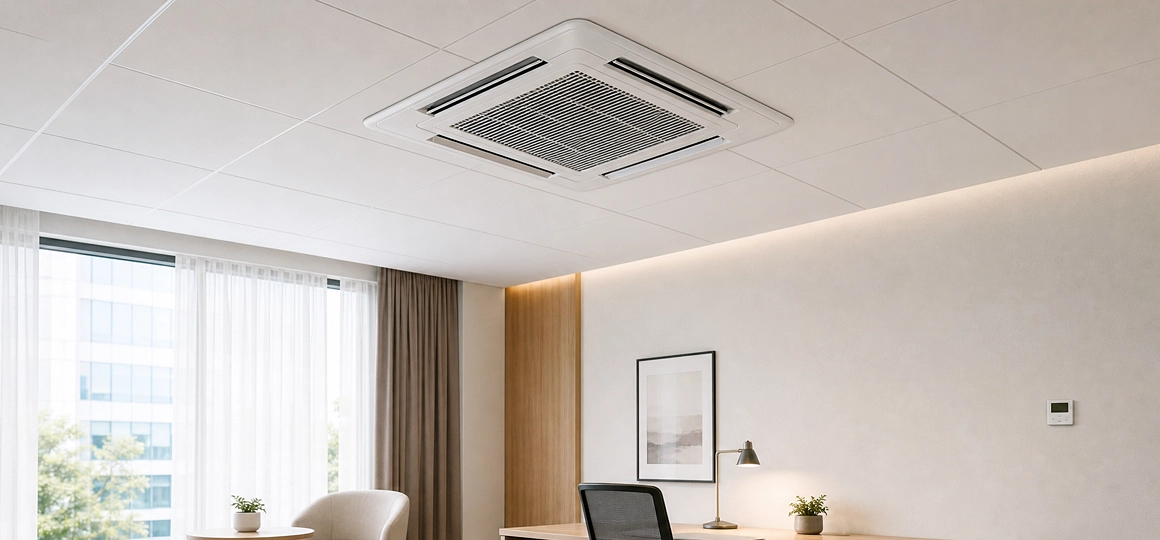

- Потолочная установка;
- Настенный монтаж;
- Напольный блок;
- Канальная система.
Дополнительным вариантом является бескорпусный тип устройства. Он позволяет существенно снизить стоимость, но имеет ограничение по способу установки. Этот вид используется для скрытого монтажа над подвесным потолком или маскировки в накладных напольных панелях.
Устройство фанкойла
Существует два типа фанкойлов: двух- и четырехтрубные. В первых устанавливается один распределяющий вентилятор и один теплообменник. Устройства способны работать только на охлаждение. Вторые снабжаются двойной установкой из вентиляторов и теплообменников, которая позволяет подавать нагретый воздух в одни помещения и охлажденный — в другие.
Система состоит из следующих функциональных узлов:
- Теплообменник позволяет менять температуру хладагента на противоположную. Здесь происходит охлаждение нагретой воды и нагрев холодной.
- Вентилятор с электродвигателем и блоком регулировки скорости вращения. Отвечает за производительность холода фанкойлом.
- Трехходовой клапан позволяет перенаправлять поток воды в обход теплообменника фанкойла. Функция необходима для поддержания установленной температуры в помещении.
- Воздушный фильтр очищает газовую смесь от микрочастиц пыли и грязи. Некоторые производители устанавливают мелкоячеистые фильтры, которые на порядок поднимают чистоту воздуха, позволяя использовать фанкойлы даже аллергикам.
- Встроенная или выносная система управления. Позволяет задавать необходимые температурные параметры с пульта или напрямую с панели на оборудовании.
Некоторые модели оснащаются нагревательными элементами, которые поднимают температуру проходящего воздуха, распределяя тепло в комнате.
Для чего используются фанкойлы?
Мощная система промышленного охлаждения ориентирована на внушительные площади. Фанкойлы устанавливаются в офисных зданиях и частных домах, спортивных залах и фитнес клубах, гостиничных комплексах и торговых помещениях, кинотеатрах и развлекательных центрах. Везде, где необходимо обрабатывать одно помещение большого размера или множество маленьких, соединенных в единую сеть.
Чтобы точно определить параметры системы, которую предстоит монтировать на объекте, необходимо обращаться к профессионалам. Только опытный проектировщик способен подобрать оптимальное оборудование, которое обеспечит полное покрытие площади и не превысит допустимых параметров энергопотребления.
