Что такое система чиллер-фанкойл?

Система чиллер-фанкойл — это комплекс, состоящий из нескольких элементов, для охлаждения воздуха в помещении. Четырехтрубные системы могут применяться в двух направлениях: для охлаждения и отопления. Главной частью системы является чиллер, часто устанавливаемый на крыше или чердачном помещении. Он состоит из конденсатора, компрессора и испарителя, а также собственной системы охлаждения. Внутренний теплообменник забирает или отдает тепло носителю. Последним может быть обычная вода или раствор этиленгликоля.

Второй важной составляющей системы являются фанкойлы, которые монтируются в комнатах в виде внутренних блоков или закладываются в вентиляционную сеть со скрытой установкой. В жару они снабжают помещения прохладным воздухом, а в холодное время года приносят тепло. Третьей составляющей системы служит насосная станция, запускающая циркуляцию воды или солевого раствора по зданию. Такая установка базируется на крыше и ее работа не слышна персоналу или жителям.

Полезно ознакомиться:
Что такое чиллер?
Что такое фанкойл?

Система чиллер-фанкойл востребована для моделирования климата в крупных жилых зданиях, офисах, производственных помещениях и торговых площадях, поскольку практически не имеет ограничений на длину трубопровода и разрешает устанавливать индивидуальную температуру в каждой комнате. Для этого применяется электронный блок и пульт управления, либо настройка осуществляется вручную путем перекрытия кранов контура, ограничивающих подачу охлажденной или горячей воды.

Фанкойлы, как и радиаторы отопления, можно устанавливать от одного до нескольких штук в комнате (в офисе достаточно одного, а в просторной спальной комнате гостиницы можно и два). Система выгодна отсутствием наружных блоков на фасаде здания, простотой монтажа и минимальным обслуживанием. К одной холодильной машине (чиллеру) можно присоединять большое число фанкойлов, в зависимости от этажности здания и количества комнат.

Как работает система чиллер-фанкойл?

Общий принцип работы системы чиллер-фанкойл заключается в создании давления в контуре чиллера, благодаря чему хладагент переходит из газообразного состояния в жидкое и начинает закипать. В этот момент он забирает тепло из своего окружения, автоматически содействуя охлаждению всего, к чему прикасается.

На практике это выглядит так:

  1. Давление в системе чиллера создается компрессором, прогоняющим хладагент через фильтр осушитель в тонкую трубку к испарителю.
  2. В последнем предусмотрен теплообменник для забора тепла от воды, пришедшей с обратки от водяного контура всего здания.
  3. Охлажденная жидкость подается насосом в систему к фанкойлам и понижает температуру комнат.
  4. Для отопления используется второй независимый контур, граничащий с конденсатором, где наоборот от хладагента отдается тепло, используемое для отопления.

По принципу работы чиллер-фанкойл может быть нескольких видов: парокомпрессионный (с компрессором для нагнетания давления), абсорбционный (для образования давления используется аммиак или бромид лития, которые, выпариваясь от дополнительного источника тепла, воздействуют на хладагент). Такое оборудование нуждается в удалении излишков тепла, особенно в жаркое время года, чтобы сохранять эффектность работы, поэтому холодильные машины бывают с воздушным и водяным охлаждением.

Какие преимущества чиллера с воздушным охлаждением?

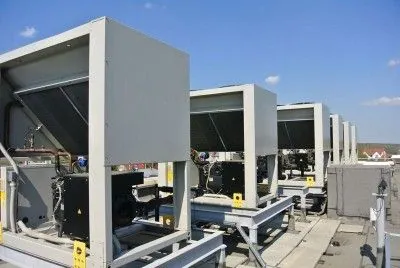

Чиллер с воздушным охлаждениемЧиллеры с воздушным охлаждением подразумевают использование конденсатора в виде радиатора, который обдувается потоком воздуха и отдает лишнее тепло. Для ускорения процесса применяют трехлопастные вентиляторы, монтируемые снаружи. Преимуществами такой схемы являются:

  • более низкая стоимость;
  • простая конструкция, требующая меньшего обслуживания (нет антифриза и еще одной помпы);
  • в конструкции применяются вентиляторы работающие на постоянном токе, что снижает потребление мощности.

Какие преимущества водяного чиллера?

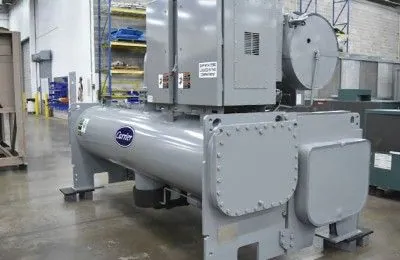

Чиллер с водяным охлаждением Чиллер с водяным охлаждением имеет дополнительный контур с циркулирующим антифризом, который содействует более скорому остыванию хладагента в конденсаторе. Это особенно актуально для жарких регионов. Преимуществами такого исполнения являются:

  • компактные размеры установки по сравнению с другими видами;
  • повышенная эффективность;
  • тихая работа в закрытом корпусе;
  • возможность охлаждаться зимой от обратного контура.
В нашем каталоге:
Чиллеры
Фанкойлы

Подводя итог, добавлю, что все виды системы чиллер-фанкойл экологически чисты, безопасны и удобны для управления климатом и создания индивидуальных условий в каждом помещении. Для подбора оборудования важно правильно рассчитать его производительность и согласовать, какой температурный режим необходим в разных зонах здания. Если нужна помощь в организации этих вопросов, то наша команда с радостью окажет профессиональную поддержку.
