Высокое и низкое давление в чиллере

Автор Евгений Бычков

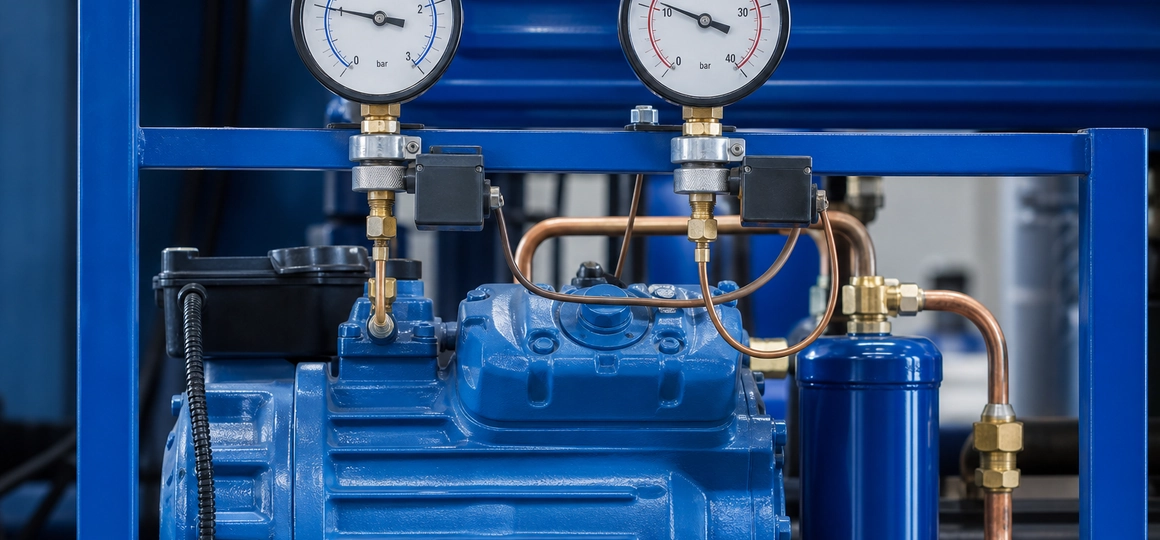

Чиллер любой модели, вне зависимости от того, какой производитель его проектировал и изготавливал, имеет надёжную защиту от неконтролируемого повышения и понижения давления в системе. Такая защита продлевает срок действия оборудования и не допускает возникновения аварийных ситуаций. Как это происходит? Сразу после компрессора в линии устанавливается реле, реагирующее на давления. Оно защищает холодильный контур. С его помощью размыкается цепь управления: когда давление на выходе превышает заранее заданную допустимую величину, компрессор полностью останавливается.

Защиту от пониженного давления выполняет ещё одно реле, оно устанавливается в системе до компрессора. Реле размыкает цепь управления, если давление на всасывающей линии падает ниже заранее установленного уровня. Это не допускает выброс масла, и предохраняет двигатель от перегрева. Два реле могут быть установлены независимо, или же быть сдвоенными и располагаться в общем корпусе.

Причины срабатывания

Реле высокого давления на нагнетательной линии будет срабатывать по различным причинам. Чаще всего это плохой отвод тепла от конденсатора и его перегрев. Однако список причин срабатывания намного шире:

  • слишком большой объём хладагента в контуре;
  • наличие воздуха или других неконденсируемых газов в холодильной установке.
  • загрязнение отдельных узлов системы — самого конденсатора или фильтра;
  • неисправности в отдельных блоках холодильного контура например, соленоидный клапан оказался закрыт или сломан,
  • возникли поломки в ТРВ, ЭТРБ, EEV.

Таким образом, любые нарушения работы, негативно влияющие на нормальное сжатие хладагента, или перекрывающие его циркуляцию, будет Вызывать срабатывание Компрессор при этом будет отключаться.

Реле низкого давления тоже срабатывает по целому ряду причин. Часто это системные неисправности::

  • некорректная работа контура, ТРВ, соленоидного клапана, различных регуляторов (производительности, частотного).
  • недостаточно интенсивный поток хладоносителя (например, воды), через испаритель;
  • нехватка напряжения в сети.

Иногда причинами низкого давления в чиллере может быть слишком большая для него модель компрессора. Или же у компрессора вышел в из строя механизм управления, так в спиральных компрессорах таким проблемным элементом становится золотник.

В нашем каталоге:
Чиллеры

Если плохо работает магнитный пускатель у вентилятора чиллера на воздушном охлаждении, или неисправен прессостат подачи воды в чиллере на водяном охлаждении, реле низкого давления будет срабатывать и в этом случае.

При регулярном срабатывании реле следует обратиться к профессионалам за консультацией и помощь, так как точно разобраться в причинах сможет только квалифицированный специалист.
