Серверная стойка почти всю потребляемую электроэнергию превращает в тепло. Нагрузка сохраняется ночью, зимой и в выходные, а краткая остановка охлаждения может нарушить работу оборудования. Поэтому для серверных, центров обработки данных, узлов связи и лабораторий применяют прецизионные кондиционеры шкафного типа. Они рассчитаны не столько на комфорт людей, сколько на непрерывное поддержание заданных параметров воздуха возле техники.

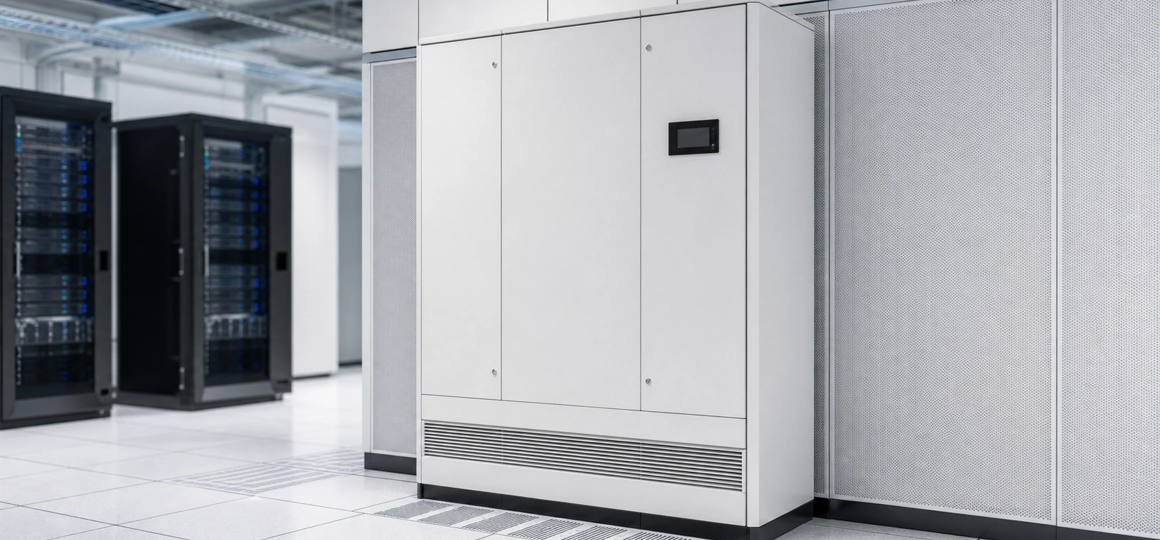

Внешне такой кондиционер напоминает высокий напольный шкаф. Внутри находятся теплообменник, вентиляторная секция, фильтр, автоматика и, в зависимости от исполнения, компрессорный контур, водяной теплообменник, увлажнитель и электронагреватель. Однако главное отличие от бытовой или полупромышленной сплит-системы состоит не в форме корпуса. Прецизионная установка иначе распределяет холодопроизводительность, перемещает больше воздуха, точнее регулирует режим и поддерживает резервирование.
Почему обычной сплит-системы недостаточно
Настенный или кассетный кондиционер проектируют для помещения, где находятся люди. В таком помещении нужно не только снижать температуру, но и удалять влагу. Часть холодопроизводительности уходит на конденсацию водяного пара на испарителе. Для серверной это часто лишняя работа: большую часть тепла дают процессоры, блоки питания, накопители и сетевое оборудование, а не люди и приточный влажный воздух.

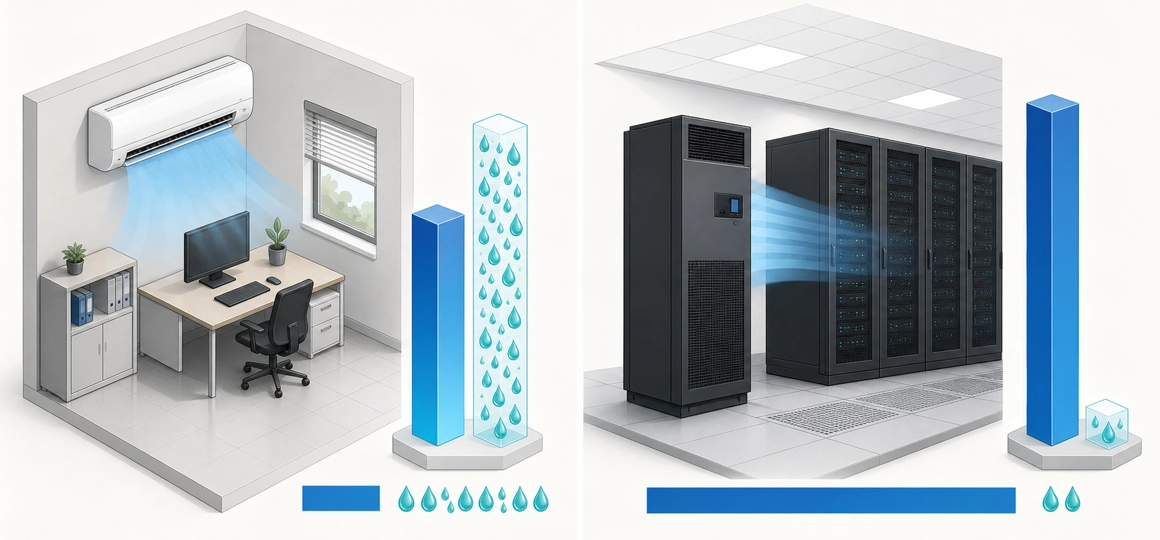

Соотношение явной и полной холодопроизводительности описывает коэффициент SHR, Sensible Heat Ratio. У комфортных систем в расчетном режиме он часто находится примерно в диапазоне 0,6–0,7: заметная доля мощности расходуется на осушение. У прецизионных моделей SHR обычно ближе к 0,95–1,0, то есть 95–100% доступной мощности отводит явное тепло. Фактическое значение зависит от температуры и влажности воздуха, расхода, схемы охлаждения и выбранной модели, поэтому его проверяют по таблицам производителя.
Высокий SHR получают за счет большой площади испарителя и повышенного расхода воздуха. Поверхность теплообменника работает при температуре, достаточной для отвода тепла, но без ненужного интенсивного осушения. В результате установка эффективнее использует заявленные киловатты именно на тепловую нагрузку IT-оборудования.
Комфортная сплит-система работает циклами и обычно допускает более широкий коридор температуры. Ее автоматика ориентируется на датчик во внутреннем блоке и условия в одной зоне. В серверной же тепловая нагрузка распределена неравномерно: на входе стойки воздух может быть прохладным, а за стойкой образуется горячий коридор. Прецизионный контроллер отслеживает температуру и влажность, управляет вентиляторами, клапанами и компрессорами, передает аварийные сигналы в диспетчерскую систему.
Для некоторых серий производители указывают точность поддержания температуры порядка ±0,5 °C и относительной влажности порядка ±2%. Это не гарантированный результат для любой комнаты: точность зависит от размещения датчиков, герметичности помещения, организации воздушных потоков, минимальной регулируемой мощности и качества пусконаладки. Паспортные пределы всегда сверяют для конкретной комплектации.
Воздушный тракт и EC-вентиляторы
Шкафный прецизионный кондиционер должен пропустить через себя большой объем воздуха и преодолеть сопротивление фильтра, теплообменника, фальшпола, решеток или воздуховодов. Для этого применяют высоконапорные вентиляторы с электронно-коммутируемыми двигателями, или EC-вентиляторы. Контроллер плавно изменяет их скорость по нагрузке и давлению. При частичной нагрузке это снижает потребление электроэнергии и помогает удерживать заданный расход без постоянного включения и выключения секций.
Есть две базовые схемы подачи воздуха. Установка downflow забирает нагретый воздух сверху или спереди и направляет охлажденный поток вниз, под фальшпол. Через перфорированные плиты он поступает в холодный коридор перед серверными стойками. Такая схема отделяет подачу от возврата и позволяет распределить воздух по залу, если подпольное пространство рассчитано как полноценная воздушная камера.
Установка upflow забирает воздух снизу или спереди и подает его вверх. Поток поступает непосредственно в помещение либо в систему воздуховодов. Такое решение применяют в небольших технических помещениях без фальшпола, а также там, где холодный воздух нужно адресно подвести к определенным зонам. Само направление не определяет эффективность: результат зависит от того, не смешиваются ли холодный и горячий потоки и получает ли каждая стойка расчетный расход.
При выборе учитывают не только суммарную холодопроизводительность, но и доступный напор. Слишком большое сопротивление под фальшполом, закрытые заслонки, кабельные пучки и неудачно выбранные решетки уменьшают расход воздуха. Установка может формально иметь достаточную мощность, но крайние стойки будут перегреваться. Поэтому аэродинамический расчет выполняют вместе с тепловым, а после запуска измеряют давление и температуру в контрольных точках.
Охлаждение прямого расширения и холодной водой
В DX-исполнении хладагент кипит непосредственно в испарителе шкафа. Контур включает компрессор, регулирующий орган, испаритель и выносной воздушный или жидкостный конденсатор. Такая установка сравнительно автономна и подходит для серверной, где нет общей системы холодоснабжения. Инверторный или ступенчато регулируемый компрессор согласует производительность с текущей нагрузкой.
В исполнении chilled water через теплообменник кондиционера проходит холодная вода от чиллера. В самом шкафу нет холодильного компрессора: контроллер регулирует клапан и расход воды, а вентиляторы меняют подачу воздуха. Эта архитектура удобна в среднем и крупном ЦОД, где холод производит центральная станция. Ее надежность зависит не только от шкафов, но и от насосов, чиллеров, трубопроводов и автоматики общего контура.

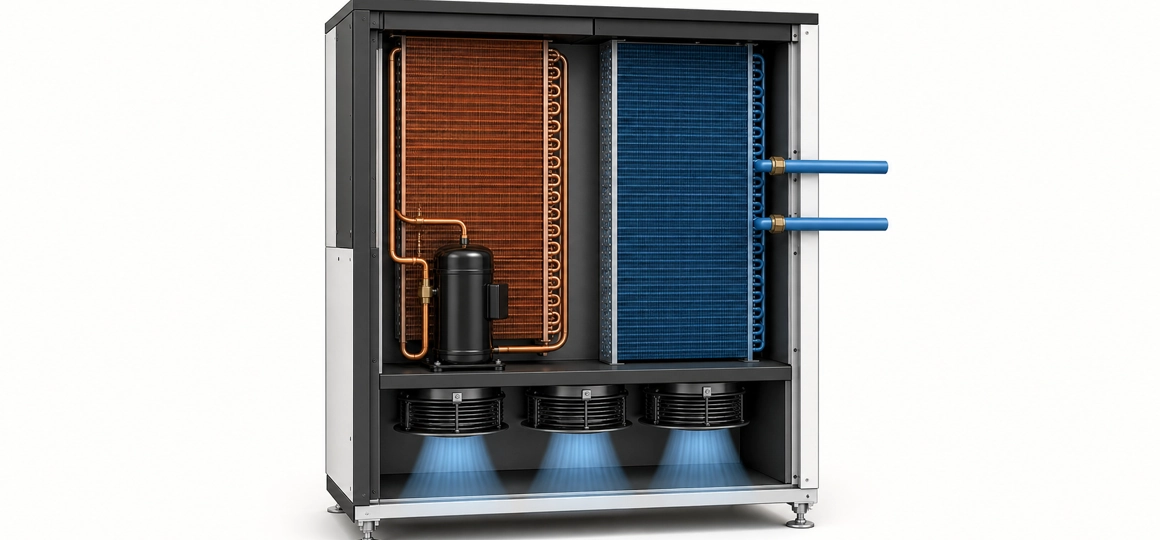

Комбинированные версии называют Twin Cool или Dual Fluid. В одном корпусе размещают DX-контур и теплообменник холодной воды. Например, водяной контур работает как основной, а компрессорный включается при остановке чиллера; возможна и обратная логика. Наличие двух источников холода само по себе еще не образует полное резервирование: нужно проверить независимость электропитания, конденсаторов, насосов, арматуры, контроллера и путей отвода тепла.
Контроль влажности без лишнего осушения
Хотя тепловая нагрузка серверной преимущественно явная, влажность нельзя оставлять без контроля. Слишком сухой воздух повышает риск электростатических разрядов, а чрезмерно влажный — риск конденсации и коррозии. Допустимый диапазон задают проектом с учетом требований IT-оборудования и принятого стандарта эксплуатации.

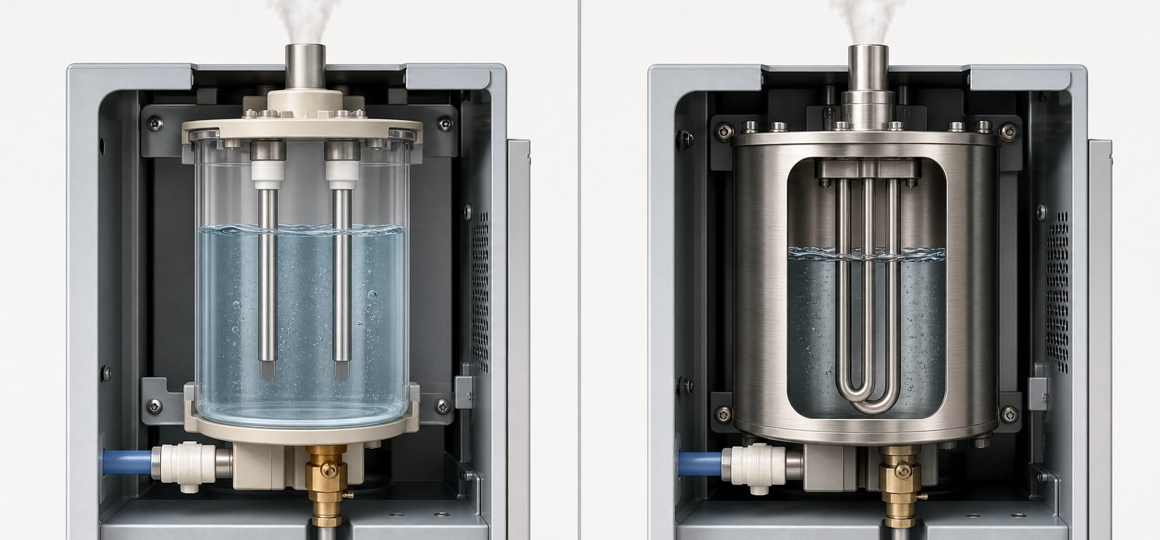

Если испаритель осушил воздух сильнее необходимого или зимой в помещение поступает сухой наружный воздух, встроенный увлажнитель возвращает влагу. В прецизионных шкафах встречаются электродные и нагревательные паровые увлажнители. Электродный пропускает ток через воду и зависит от ее электропроводности. Нагревательный кипятит воду ТЭНами и допускает более предсказуемое управление при подходящей водоподготовке. Тип, производительность, требования к воде и регламент очистки определяет производитель.
Осушение обычно выполняет сам холодильный контур: автоматика снижает температуру теплообменника, чтобы влага сконденсировалась, а при необходимости компенсирует переохлаждение нагревателем. Одновременное охлаждение и догрев увеличивает расход энергии, поэтому сначала устраняют подсос влажного воздуха, проверяют пароизоляцию и корректность уставок.
Резервирование компрессоров и установок
Некоторые прецизионные кондиционеры большой мощности оснащают двумя независимыми компрессорами или двумя холодильными контурами. Это дает ступенчатое регулирование и сохраняет часть мощности при отказе одного контура. Но два компрессора в одном шкафу не равны двум полностью независимым системам: у них могут быть общими вентиляторы, контроллер, питание и корпус.
Схему N+1 строят так, чтобы расчетную нагрузку обеспечивали N рабочих установок, а еще одна покрывала отказ любого одного агрегата или его обслуживание. В схеме 2N каждому рабочему комплекту соответствует независимый резерв той же мощности. Второй вариант устойчивее к нескольким сценариям отказа, но требует больше места, электропитания и капитальных затрат.
Резерв должен быть не только установлен, но и проверен. Автоматика чередует ведущие и ведомые шкафы, выравнивает наработку, запускает резерв при аварии и передает сигнал оператору. Во время испытаний имитируют потерю питания, отказ датчика, компрессора, вентилятора, водяного контура и связи. Если резервный шкаф получает воздух по перекрытому каналу или питается от того же незащищенного автомата, формальная избыточность не поможет.
Как выбрать шкафный прецизионный кондиционер
Подбор начинают с теплового баланса. В него входят фактическое и перспективное энергопотребление IT-оборудования, потери источников бесперебойного питания, освещение, люди, солнечные и ограждающие теплопритоки, приточный воздух. Затем задают допустимые параметры на входе в стойки, схему холодных и горячих коридоров, расчетную наружную температуру и требуемый уровень резервирования.
Следующий шаг — сопоставить мощность и расход воздуха. Недостаточно разделить суммарные киловатты на мощность одного шкафа. Проверяют SHR в расчетной точке, минимальную регулируемую производительность, доступный напор вентиляторов, уровень шума, габариты для заноса и сервисные зоны. Для DX-систем учитывают длину и перепад высот трассы, тип конденсатора и низкотемпературный комплект. Для водяных — температуру и качество воды, гидравлическое сопротивление, насосное резервирование и защиту от протечек.
Отдельно согласуют электропитание и диспетчеризацию. Контроллер должен передавать рабочие параметры и аварии по поддерживаемому протоколу, а датчики — измерять условия там, где воздух действительно входит в оборудование. Полезны выносные датчики в холодных коридорах, контроль утечки воды, загрязнения фильтра и перепада давления.
Наконец, оценивают обслуживание. Фильтр, вентиляторы, увлажнитель и электрический щит должны быть доступны без длительной остановки зала. Для установки с резервированием заранее составляют сценарий вывода каждого шкафа в ремонт. Расходные материалы, запасные платы, вентиляторные модули и сроки поставки компрессора входят в расчет эксплуатационной надежности наряду с паспортной мощностью.
Шкафный прецизионный кондиционер отличается от сплит-системы не одной усиленной деталью, а всей логикой работы. Высокий SHR направляет мощность на явное тепло, большой расход воздуха доставляет холод к стойкам, автоматика удерживает параметры и координирует резерв. Правильно выбранная схема downflow или upflow, DX, chilled water либо Twin Cool становится частью инженерной инфраструктуры, а не отдельным бытовым прибором в серверной.
