Классификация воздушных фильтров для вентиляции

Классификация воздушных фильтров для вентиляции
Автор Сергей Попов

Воздушные фильтры (ВФ), предназначенные для комплектации систем очистки вентиляции и кондиционирования (ОВК) изготавливаются и классифицируются согласно ГОСТ 779-2014. Российский стандарт разработан в соответствии с европейскими нормами, в числе которых ЕN 779:2012, ISO 29463:2011 и дрСуществует два базовых параметра, по которым различается оборудование этой категорииПервый из них способность пылеулавнивания (эффективность), а второй принцип работы (тип конструкции).

Способность пылеулавливания

В зависимости от способности задерживать (улавливать) мелкие частицы, которые присутствуют в потоке воздуха, очистные фильтры делятся на следующие категории:

  • Грубая очисткаУстройства, предназначенные для начальной очистки и защиты оборудования систем ОВК путем улавливания относительно крупного мусорОни способны задерживать мелких насекомых, песок, золу, волосы, пыль и другие частицы размерами более 10 мкмСуществует четыре класса фильтров тонкой очистки с маркировкой G1, G2, G3 или G4Первые две группы чаще ставятся для защиты от насекомыхВторые — обычно монтируются перед фильтрами тонкой очистки класса М6, F7 или F8.
  • Тонкая очисткаФильтрующие элементы обеспечивают не только защиту оборудования от загрязнений, но и тщательную очистку потока от всевозможных примесей, включая споры, бактерии и другие микроорганизмы в пределах 1–10 микрон. Устройства класса М5 обычно используются для комплектации промышленных систем ОВК и устанавливаются снаружи зданийБолее эффективные решения класса М6, F7, F8 или F9 применяются в условиях повышенных требований к качеству воздуха.
  • Полная очисткаВ эту категорию входят устройства, способные улавливать дым, бактерии, вирусы и другие частички менее 1 микронаОни используются для комплектации систем, установленных в помещениях с высокими или сверхвысокими требованиями в плане качества воздухаВ их числе лаборатории, цеха по производству электроники, лекарственных препаратов и дрСуществуют следующие классы фильтров этой категории: E10E12, H13H14, U15, U16 и U17.

Эффективность воздушных фильтров

Общая способность пылеулавливания или эффективность воздушных фильтров регламентируется согласно следующим требованиям:

Категория

Класс

Эффективность, %

средняя/максимальная

минимальная

Грубая очистка

G1

50–60

G2

65–80

G3

80–90

G4

от 90

Тонкая очистка

M5

40–60

M6

60–80

F7

80–90

35

F8

90–95

55

F9

от 95

70

E10

от 85

70

Полная очистка

E11

от 95

90

E12

от 99,5

99

H13

от 99,95

99,75

H14

от 99,995

99,975

U15

от 99,9995

99,9975

U16

от 99,99995

99,99975

U17

от 99,999995

99,999975

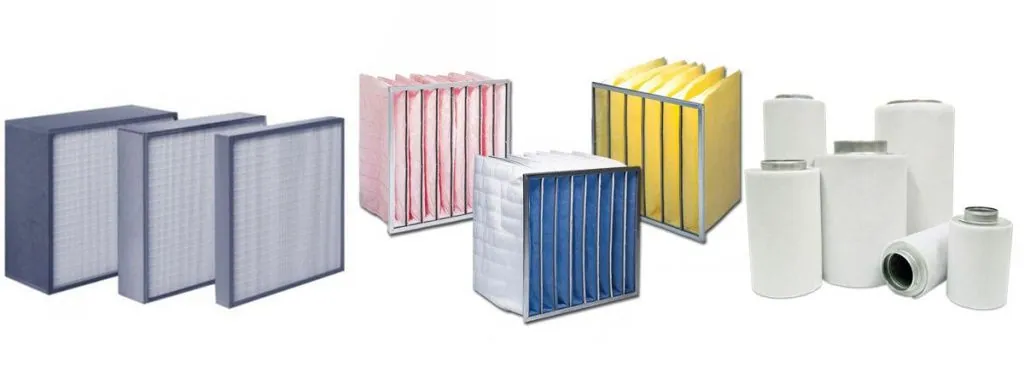

Принцип работы

В зависимости от принципа работы (типа конструкции) различают следующие виды воздушных фильтров для систем ОВК:

Классификация воздушных фильтров для вентиляции

Механические

Наиболее простые устройства многоразового применения на основе металлической, пластиковой, тканевой или композитной сеткиИзготавливаются в виде кассет, панелей или специальных кармановРазмеры ячеек подбираются с учетом решаемых задачОбеспечивают предварительную фильтрацию путем улавливания пыли, волос, шерсти, другого относительного крупного мусора.

Классификация воздушных фильтров для вентиляции

Угольные

Фильтрующие элементы пористого типа с содержанием активированного угля обеспечивают поглощение молекул всевозможных газов, пара и газообразных веществСпособны улавливать запахиНа их эффективность сильное влияние оказывает срок службы, влажность, наличие в воздухе различных примесейОбычно применяются в сочетании с другими типами фильтров для тонкой очистки.

Классификация воздушных фильтров для вентиляции

Губчатые, масляные

В основе фильтрующих элементов перфорированные листы, сетка, губка или другой пористый материал, пропитанный минеральным масломИспользуются как для предварительной, так и для тонкой очистки.

Классификация воздушных фильтров для вентиляции

НЕРА, ULPA, ФЯГи

Специальные фильтрующие элементы повышенной эффективности изготовлены в виде гофры для увеличения контактной поверхностиСпособны улавливать пыльцу, споры, бактерии и другие микроорганизмыПрименяются для полной очистки воздуха.

Классификация воздушных фильтров для вентиляции

Электростатические

Улавливание загрязнений происходит с помощью ионных зарядов, генерируемых сеткой электродовЧастицы примесей, которые есть в воздухе, заряжаются и оседают на поверхностях пластинок-анодовНедостаток таких фильтров в том, что они неэффективны для удаления запаховПоэтому, обычно используются в сочетании с другими видами фильтрующих устройств.

Классификация воздушных фильтров для вентиляции

Фотокаталитические

Очистка осуществляется с помощью ультрафиолетового излучения, которое разлагает и окисляет всевозможные загрязнения, включая бактерии, вирусы и токсины, а также запахиКлючевое преимущество фильтров этой категории в том, что их можно использовать для дезинфекции — обеззараживания воздухаОбычно применяются для комплектации систем ОВК с повышенными требованиями к чистоте воздуха.
