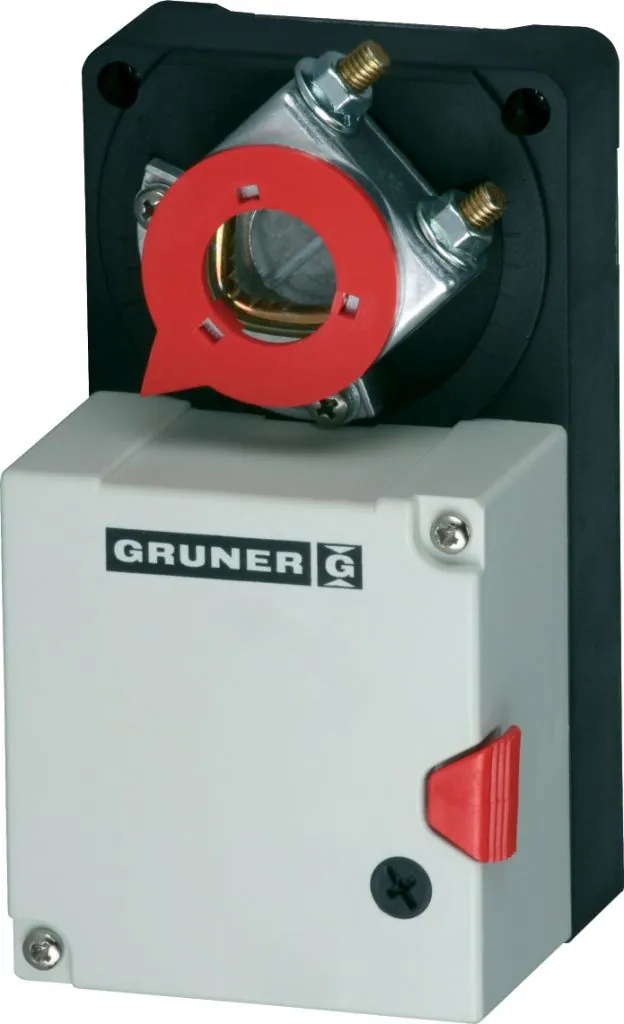

Gruner 227C-024-10

Электропривод с моментом вращения 10 Нм

Электропривод 227C-024-10 специально разработан для использования с воздушными заслонками и вентилями в системах вентиляции, имеет кнопку ручного управления, механический ограничитель угла поворота, кнопку установки направления вращения.

Модель 227C-024-10 имеет плавное регулирование с обратной связью.
Электропривод с универсальным креплением скобой.
Работа электропривода регулируется пропорциональным управлением – сигнал от 0 до 10В, т.е. привод может иметь любые промежуточные значения угла открытия.

Основные особенности:

• благодаря малым размерам и продуманной компактной конструкции электропривод
• легко устанавливать в ограниченном монтажном пространстве;
• пропорциональное (0-10 В) управление;
• привод снабжен винтовыми клеммами: не требуются разъемы;
• индикация положения;
• возможно ручное управление;
• выбор направления вращения;
• возможность параллельного подключения приводов;
• ограничение угла поворота;
• не требуется обслуживание;

Применение:

Электропривод GRUNER 227C-024-10 предназначен для настройки и управления клапанами. Привод должен устанавливаться в сухой среде, абсолютно свободной от агрессивных веществ. В случае наружного монтажа привод должен быть соответствующим образом защищен от внешних воздействий.

Безопасность:

Все работы с приводом (монтаж, электрические соединения, модификация и ремонт) должны производиться при отключенном электропитании. Подвод электропитания должен выполняться компетентным персоналом при соблюдении нормативных требований.

Внимание! Данный электропривод может применяться для регулирования расхода горячей или холодной воды в теплообменниках систем вентиляции и кондиционирования. При помощи специально разработанного адаптера (опция) данный электропривод может быть установлен на трехходовой клапан SHUFT серии 3F.

Версии:
Тип 227 / 227S / 227C / 227CS - с зажимом для вала и антиторсионной дугой.
Тип 227Z / 227SZ / 227CZ / 227CSZ - под квадратный вал с фланцевым креплением.

• S1 = 1 вспомогательный переключатель в качестве перекидного контакта, напр. 227-024-05-S1 (кроме плавно- го управления)
• (05 – момент вращения в Нм)
• P5 = потенциометр 4,7 кОм, напр. 227-024-05-Р5 (кроме плавного управления)
• S1 + P5 вместе невозможны! R1.X= переключатель с твердотельным реле, срабатывающий в точке Х% угла вращения
