Lessar LSF-400AQ22C

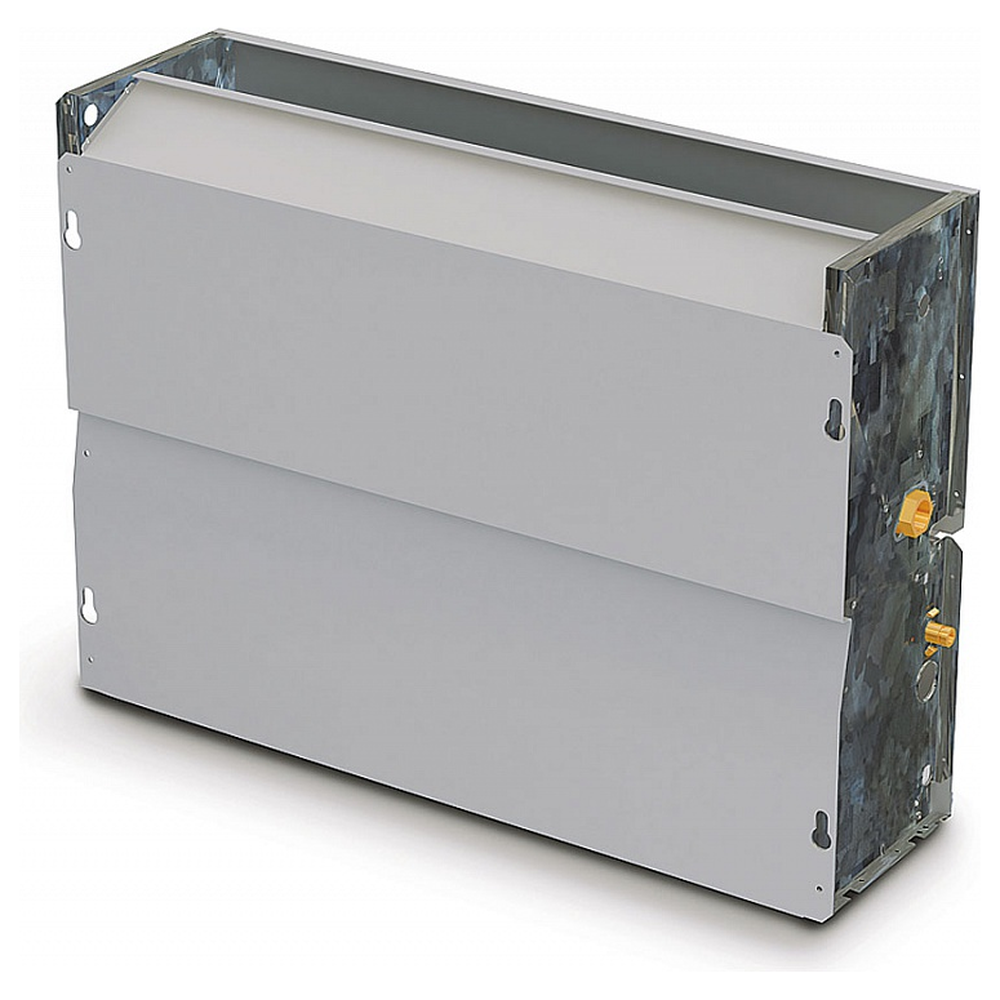

Фанкойл без корпуса для двухтрубной системы охлаждения и нагрева, который скрыто встраивается в пристенное или подпотолочное пространство. Среди моделей линейки в том же корпусе он работает тише всех на низкой скорости вентилятора, и у его теплообменника наименьшее среди них гидравлическое сопротивление.

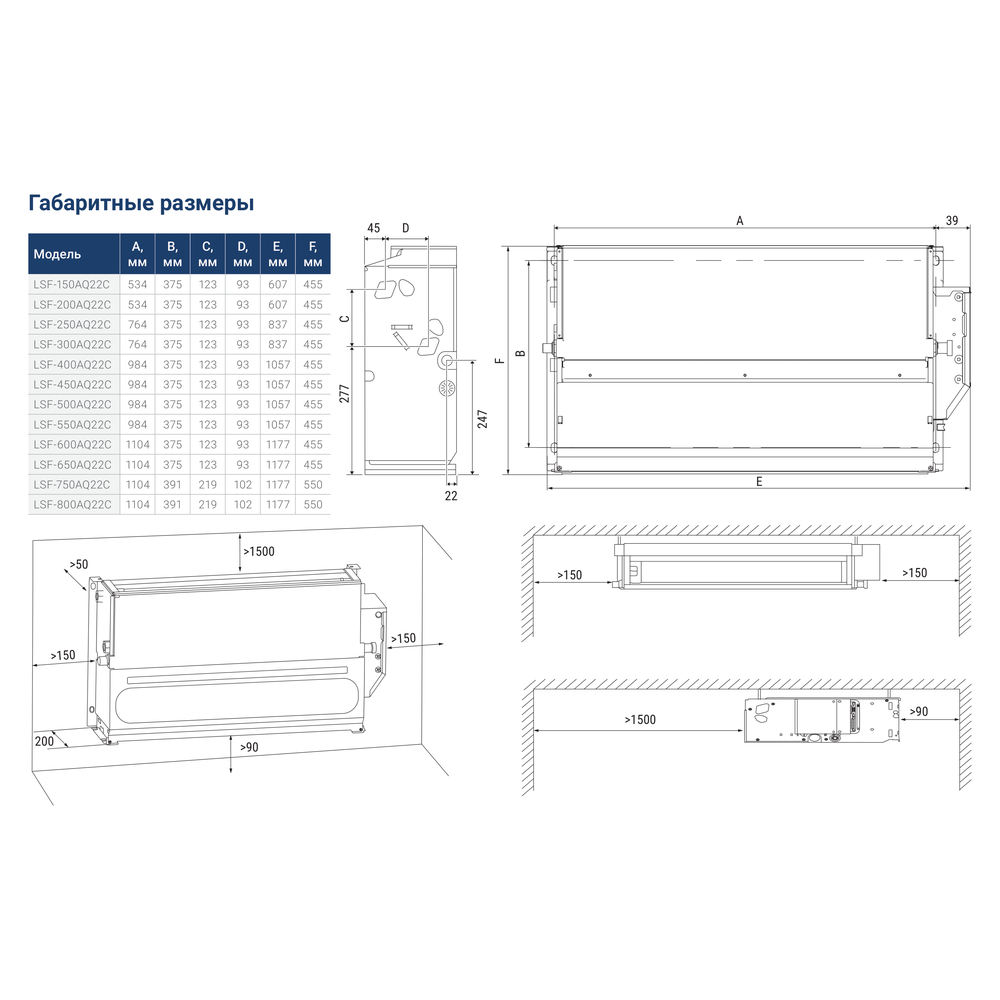

При глубине 200 мм блок помещается в неглубокую нишу у стены, где стоит на полу вертикально, или подвешивается под потолком горизонтально. Конструкция лёгкая, система крепления простая. Воздух выходит из радиального вентилятора сильной струёй вверх вдоль стены или потолка.

Подключение к водяному контуру

Теплообменник серии отличается сниженным гидравлическим сопротивлением. Трубы хладоносителя стандартно подводятся слева, справа — опционально. Для обвязки предусмотрены запорно-регулирующие узлы ЗРУ-Р4.05-2 и ЗРУ-Р2.85-1, конденсат отводится через пластиковый патрубок.

Рабочее давление воды не должно превышать 1,6 МПа, температура горячей воды на входе — 75 °C. Холодопроизводительность дана для высокой скорости вентилятора, воздуха 27 °C по сухому и 19 °C по влажному термометру, воды 7/12 °C и внешнего статического давления 12 Па. Теплопроизводительность — для воздуха 20 °C и воды 45 °C на входе при тех же расходах воды и воздуха.

Выбор пульта

Пульты и термостаты заказываются отдельно:

• LZ-FBPW42-8 — механический термостат;
• LZ-UXPW8 — электронный термостат с удалённым управлением через приложение по Wi-Fi;
• LZ-UQPW2 — проводной пульт;
• LZ-UQPG2 — проводной пульт с протоколом Modbus RTU;
• LZ-FMM22.1 — блок управления, пульт HJPW в комплекте;
• LZ-KNP — беспроводной пульт, работает с LZ-FMM22.1;
• LZ-UPHW — проводной пульт, работает с LZ-FMM22.1;
• LZ-UPW7 — центральный сенсорный пульт, работает с LZ-FMM22.1.

Группой до 64 фанкойлов управляют с одного центрального пульта LZ-UPW3 или LZ-UPW7. В систему управления зданием блок включается по Modbus RTU.
