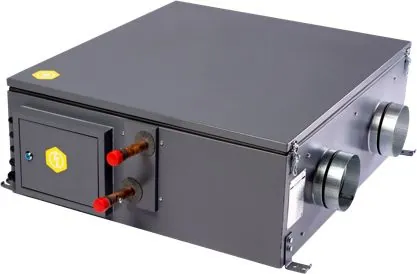

Minibox W-1650 GTC

Приточная установка с водяным калорифером для частного дома, таунхауса или офиса с котельной либо технической горячей водой. Автоматика GTC управляет не только ею: к пульту подключаются охлаждение, увлажнение, вытяжка и «Умный дом». В серии W производительнее только W-2050.

Возможности GTC

Пульт сенсорный, с цветным ЖК-экраном и встроенными датчиками температуры и влажности. Вентилятор регулируется по десяти скоростям, температура притока задаётся в пределах +10…+30 °C, таймер программируется на каждый день недели. В автоматике есть контроль производительности, зимний старт, автозапуск системы и отдельное управление вытяжными вентиляторами. Удалённо установкой управляют из мобильного приложения для Android и iOS (дополнительная опция), к роутеру автоматика подключается кабелем RJ45. С «Умным домом» GTC связывается по ModBus RTU или ModBus TCP.

К автоматике подключаются:

• компрессорно-конденсаторный блок инверторного или неинверторного типа и центральное охлаждение;
• канальный увлажнитель и осушитель воздуха;
• вытяжная установка Minibox серии X и канальные вентиляторы, которыми управляют с того же пульта; питание подводится к вытяжной установке напрямую, к приточной подключается только управляющий кабель;
• VAV-система;
• датчики углекислого газа и влажности;
• канальный блок доочистки воздуха Minibox.FKO.

Нагрев и защита теплообменника

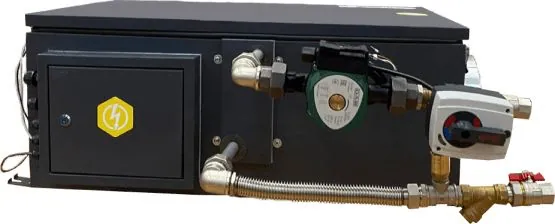

Медно-алюминиевый нагреватель подключается к контуру котла. Готовый смесительный узел — трёхходовой клапан Danfoss, циркуляционный насос DAB или европейский аналог, датчик обратной воды — дозирует горячую воду по показаниям датчиков приточного и уличного воздуха. От заморозки теплообменник защищают капиллярный термостат и датчик обратной воды, обе защиты с аварийным оповещением. При выключении воздушный клапан с приводом и возвратной пружиной перекрывает канал и не пускает холодный воздух. Наружный воздух допускается от −35 до +50 °C.

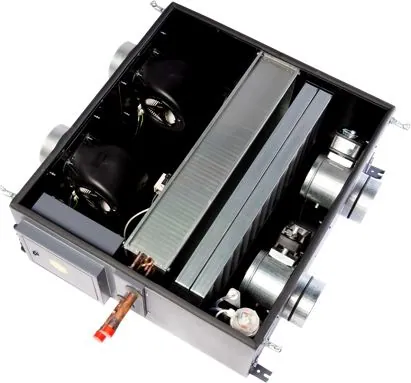

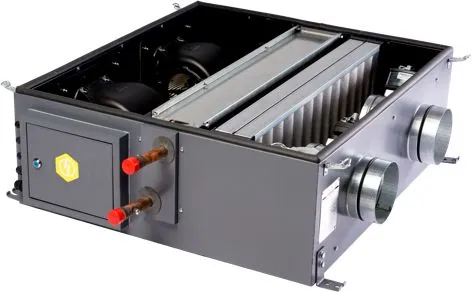

Корпус собран по схеме «корпус в корпусе», с тепло- и шумоизоляцией, крышка прижимается регулируемыми зажимами. Внутри немецкий EC-вентилятор и два слота для фильтров: штатный G4 и место под угольный Carbon EU9 или HEPA-11. Датчик засорённости выводит сигнал на пульт.

Монтаж

Установка размещается в помещении в любом положении — на стене, потолке или подвесах. Нельзя только располагать её так, чтобы входная и выходная трубы калорифера оказались вертикальными. Смесительный узел ставится с горизонтальной осью насоса, с ним установка занимает 850×1250×350 мм. Кабель пульта — UTP 2×2×0,51.

Насос не должен работать без воды при пусконаладке и эксплуатации; если после пусконаладки установка долго простоит без воды, снимите мотор с насоса и слейте воду из корпуса. Максимальный расход не принимайте за рабочий: с запасом установка тише и меньше нагружена.
