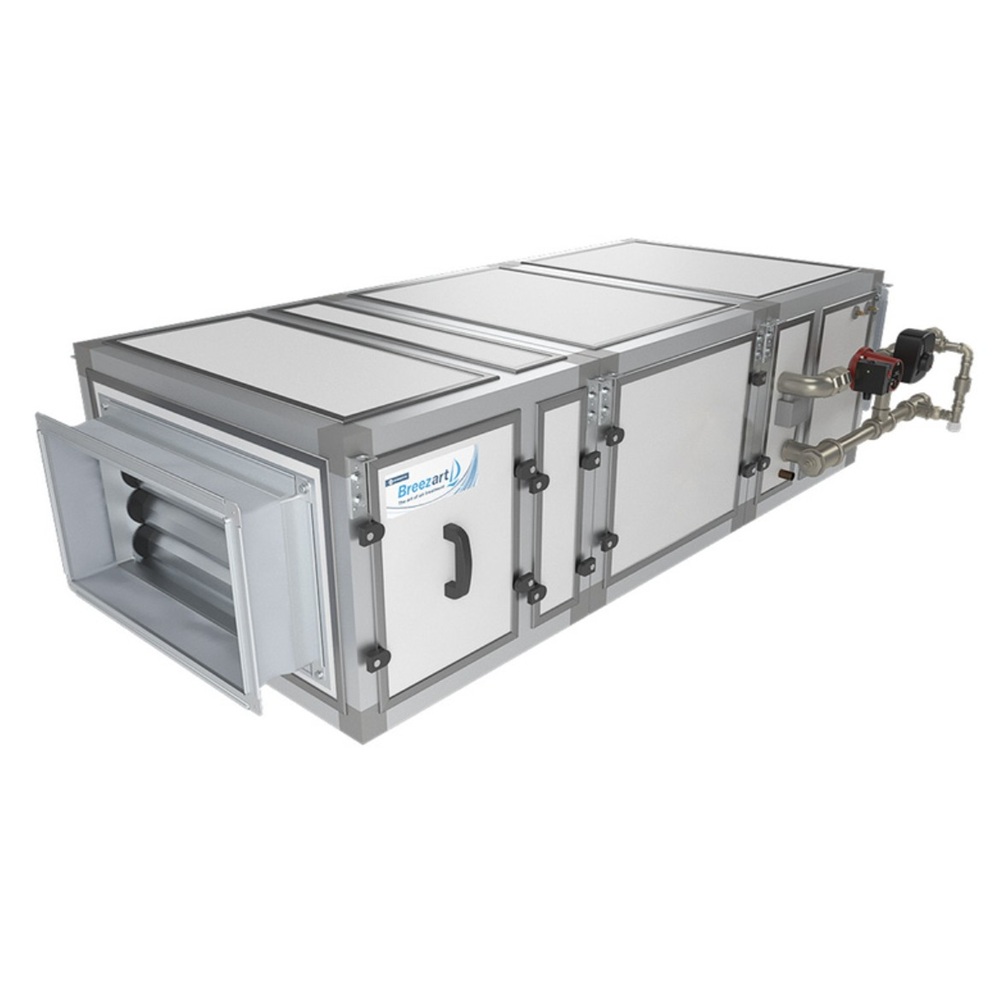

Breezart 3700 Hybrid ET45-380

В этой приточной установке основной источник тепла — водяной калорифер со смесительным узлом, резервный — встроенный электронагреватель. Автоматика всегда отдаёт приоритет более экономичному водяному нагреву и включает электрический только по необходимости, строго на мощность, которой не хватает до заданной температуры. Электронагреватель у этой модели мощнее, чем во втором исполнении 3700 Hybrid.

Резервный нагрев

Электронагреватель работает в паре с калорифером или самостоятельно:

• в межсезонье, когда отопление уже отключено, а на улице холодно, приток греет только он;
• котёл с приоритетом ГВС, переключаясь на горячее водоснабжение, перекрывает подачу теплоносителя — установка мгновенно включает электронагреватель, без аварийного отключения, и автоматически возвращается к водяному нагреву после возобновления подачи;
• если котельной не хватает мощности на пиковую зимнюю нагрузку, в сильные морозы электрический преднагрев компенсирует дефицит мощности и сохраняет заданную температуру на выходе;
• при конденсационном котле теплоноситель 40–55 °C зимой не прогревает холодный наружный воздух, преднагрев выполняет электронагреватель, и котёл остаётся в оптимальном экономичном режиме.

Что входит в поставку

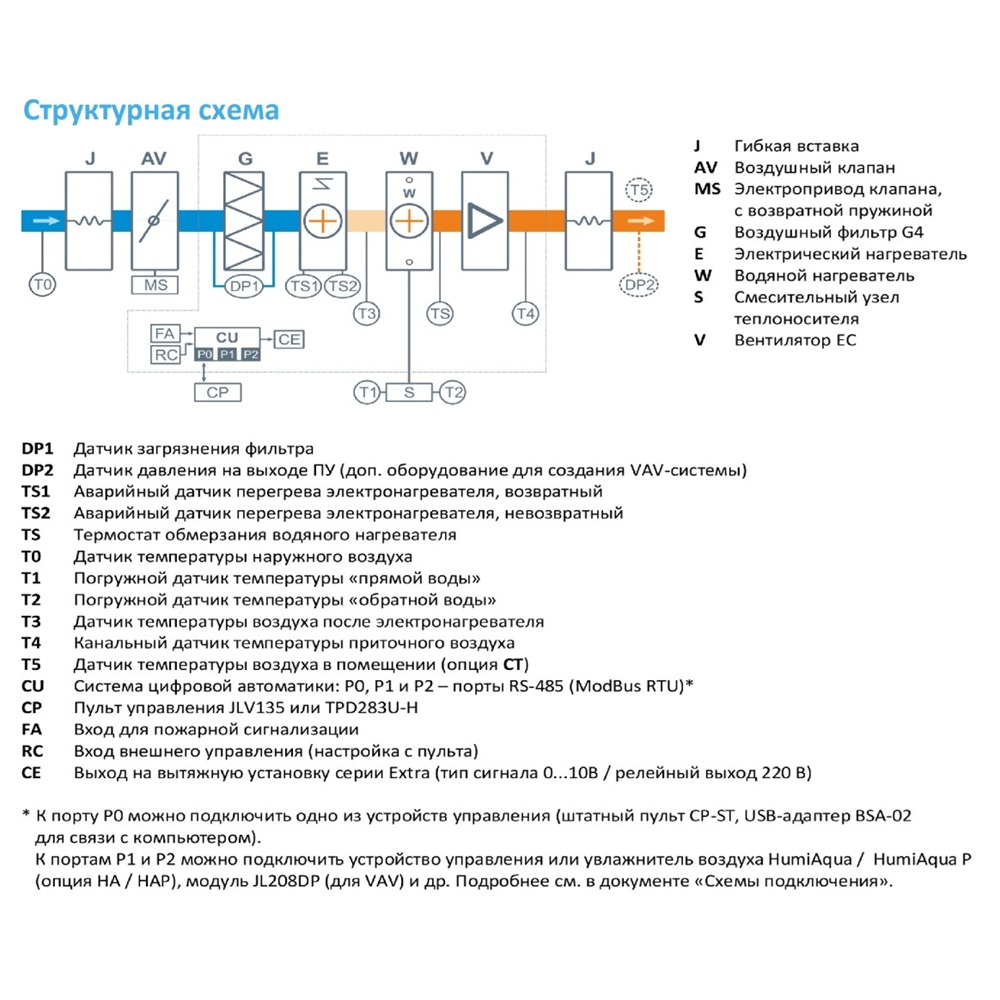

Кроме двух нагревателей и смесительного узла с 2- или 3-ходовым клапаном, в установке стоит EC-вентилятор с обратнозагнутыми лопатками (исполнение BC) и настраиваемой производительностью. Высокий КПД и cos φ при малой реактивной составляющей уменьшают его энергопотребление и нагрузку на сеть, бесщёточная коммутация даёт большой срок бесперебойной работы. Приточный воздух проходит фильтр G4. Воздушный клапан с электроприводом и возвратной пружиной закрывается при отключении питания; его можно отсоединить и смонтировать у точки воздухозабора, чтобы при остановленной вентиляции холодный воздух не проникал в воздуховоды. Корпус утеплён и шумоизолирован минеральным волокном. Автоматика JetLogic с датчиками и пульт JLV135 тоже входят в комплект.

Автоматика JetLogic

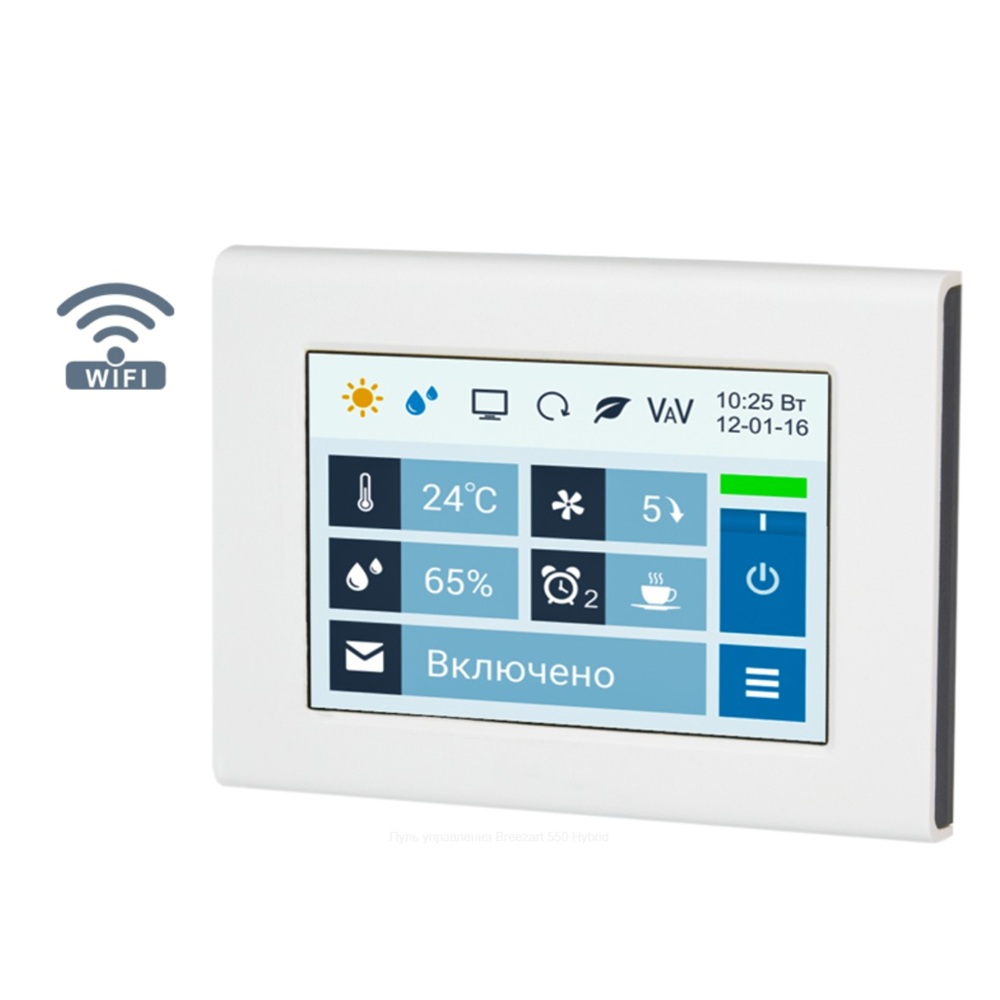

Контроллер на микропроцессоре ARM Cortex-M3 встроен в корпус. Накладной пульт JLV135 оснащён цветным ёмкостным сенсорным экраном 3,5 дюйма с разрешением 480 × 320 точек и Wi-Fi. Функции:

• нагрев воздуха до заданной температуры клапаном смесительного узла, защита калорифера от замораживания;
• догрев электронагревателем при недостаточной мощности водяного;
• регулировка скорости вентилятора, 10 ступеней;
• управление по опциональному датчику CO2 или VOC: скорость меняется по линейному закону и поддерживает уровень, заданный на главном экране;
• контроль загрязнённости фильтра цифровым датчиком давления;
• восемь недельных сценариев, часы реального времени;
• управление вытяжным вентилятором и увлажнителем Breezart или Carel по Modbus или 0–10 В с контролем текущей влажности, заданием уставки и диапазона регулирования с пульта;
• VAV-система с модулем JL208DP;
• подключение к «умному дому» по ModBus RTU или ModBus TCP.

Удалённое управление через веб-интерфейс входит штатно (опция WEB): Google Chrome или Safari на компьютере, смартфоне или планшете. Из браузера регулируются температура, скорость, влажность при наличии увлажнителя и расход воздуха в VAV-зонах, настраиваются и запускаются сценарии. Видны показания датчиков, графики температуры, влажности, мощности электронагревателя и других параметров, учёт его электропотребления. Ошибки выводятся по отдельным узлам с расшифровкой кодов, при нормальной работе — последняя возникшая, а о неисправности приходит уведомление на e-mail.

Опции:

• HAP — управление увлажнителем с водяным пред- и постнагревателем.
• CT — каскадный регулятор температуры в помещении по дополнительному датчику.
• DC — выход «сухие контакты» для ККБ On/Off; PC — выход 0–10 В для инверторного ККБ; вместе они не применяются.
• GH — сигнал на включение котла или его переключение на повышенную мощность.
• Предварительный нагреватель — электрический или водяной на пропиленгликоле.

С установкой совместимы шлюз TPD-Gate (Modbus RTU — Modbus TCP, проводной Ethernet, на базе пульта TPD), вытяжные установки Breezart, сбалансированные по производительности (ALL EXTRA), испарительные увлажнители ALL HA P с водяным пред- и постнагревателем, паровые увлажнители Humi VP и модуль JL208DP на 4 VAV-зоны, к которому прилагаются трубка 1 м и адаптер.
