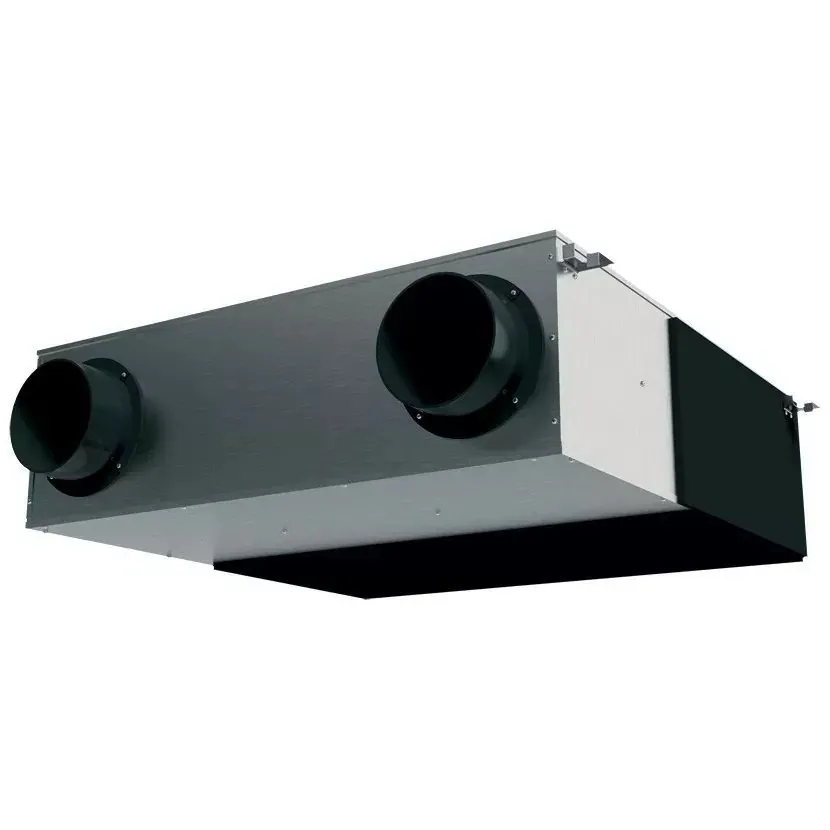

Shuft PVS-1300 серии Star - компактная приточно-вытяжная установка для подачи свежего воздуха, удаления отработанного и сохранения тепла. Пластинчатый мембранный рекуператор передает приточному потоку тепло и влагу из вытяжного воздуха, снижая затраты на подогрев и помогая поддерживать более ровный микроклимат.
Что дает установка в повседневной эксплуатации
Максимальный воздухообмен 1300 м3/ч позволяет обслуживать помещения небольших объемов, а уровень шума 33 дБ помогает не перегружать жилую среду лишним звуком. Установка рассчитана на подключение к круглым воздуховодам диаметром 250 мм и может монтироваться в любом положении, в том числе в подпотолочном пространстве.
- КПД рекуператора до 85-90% при максимальном расходе воздуха.
- Фильтрация приточного и вытяжного воздуха, степень фильтрации - EU5.

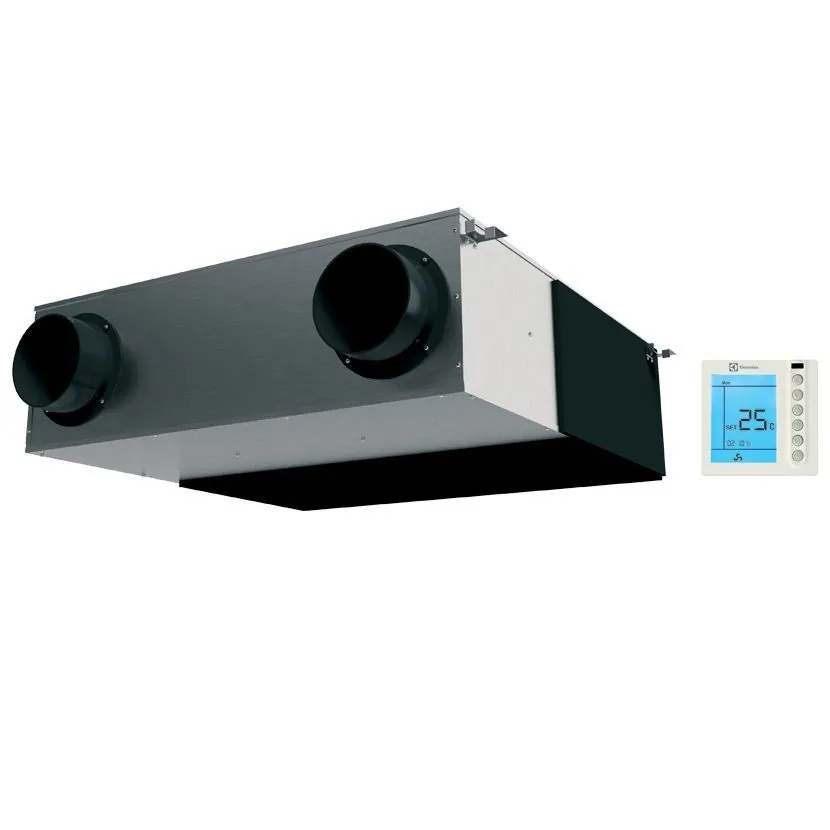

- Встроенная автоматика с самодиагностикой и программируемым пультом с ЖК-дисплеем.
- Недельное расписание работы позволяет заранее задать режимы вентиляции.
- Электронная защита от обмерзания и два режима работы при температуре ниже -15 °C.
- Возможность управления внешним электронагревателем, который поставляется отдельно.
Конструкция и комплектация

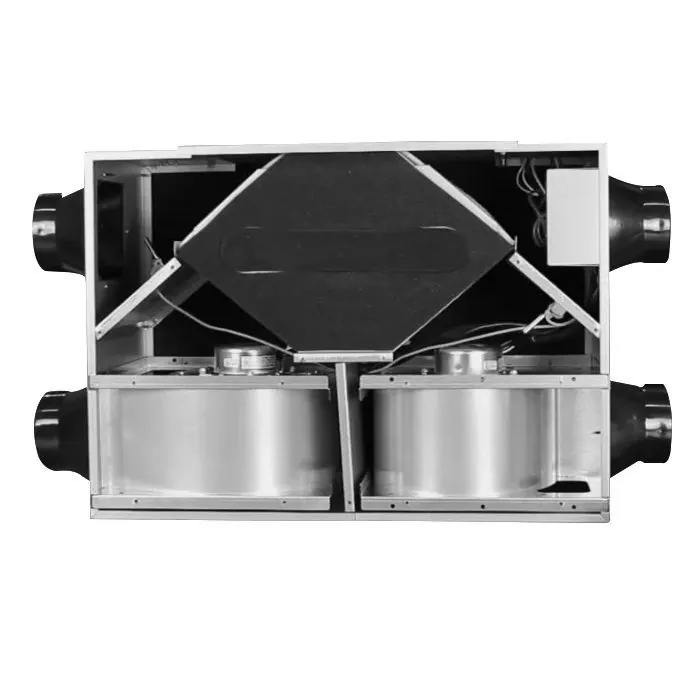

В стандартную поставку входят приточный и вытяжной вентиляторы, приточный и вытяжной фильтры, пластинчатый рекуператор, система автоматического управления и пульт дистанционного управления. Вентиляторы оснащены асинхронными двигателями, крыльчатками с вперед загнутыми лопатками и шариковыми подшипниками, не требующими обслуживания. Защита двигателей реализована термоконтактами с автоматическим перезапуском при 125 °C.
Где уместна такая установка
- в частном доме или квартире, где нужна организованная приточно-вытяжная вентиляция;
- в небольших помещениях, где важно сохранить тепло при постоянном воздухообмене;

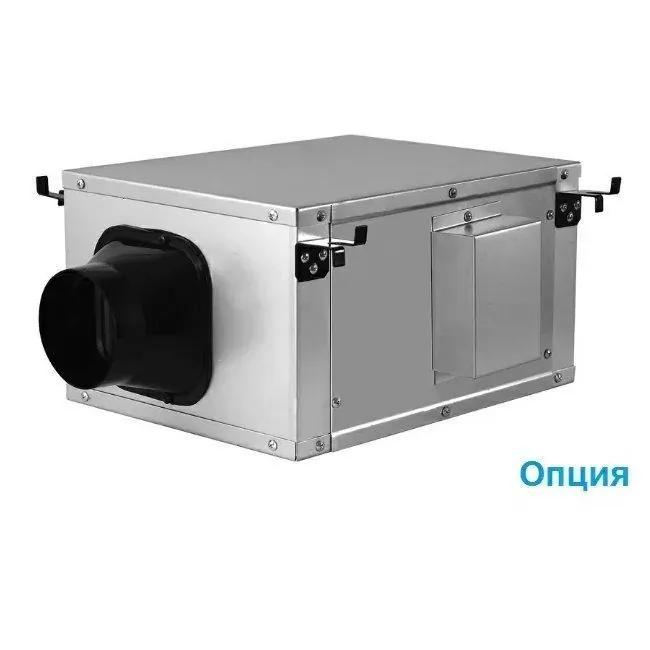

- в системах с протяженной сетью воздуховодов - при необходимости можно установить дополнительные вентиляторы подпора отдельно.
Установка поставляется готовой к подключению. Для обслуживания нужно сохранить доступ к корпусу и регулярно очищать фильтры и рекуператор мягкой щеткой без растворителей и металлических щеток. Проверку электрических соединений производят не реже одного раза в год.
Гарантия производителя - 3 года.

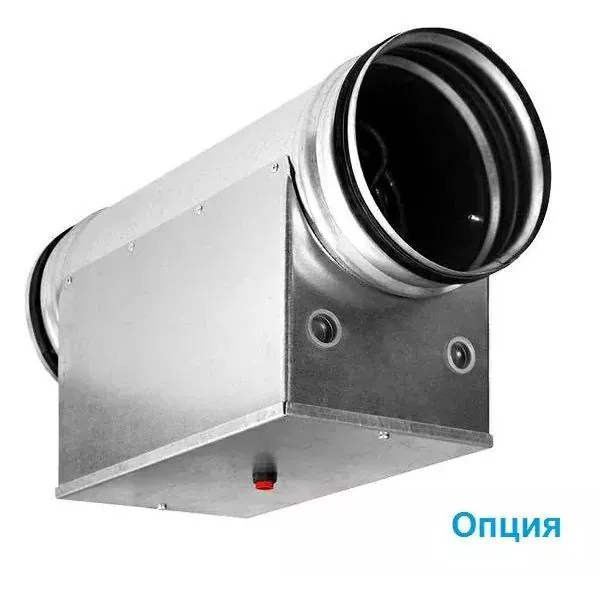

Встроенного нагревателя у установок Shuft Star PVS нет, внешний электронагреватель поставляется отдельно. Производитель рекомендует такую мощность предварительного нагревателя: PVS-200 — 1,2 кВт, PVS-350 — 2,4 кВт, PVS-450 — 3,0 кВт (все ~220 В, 1 фаза); PVS-650 — 5,0 кВт (~380 В, 2 фазы); PVS-900 — 6,0 кВт, PVS-1100 — 9,0 кВт, PVS-1300 — 12,0 кВт (~380 В, 3 фазы). Ток нагревателя по таблице производителя — от 5,5 А (PVS-200) до 17,3 А (PVS-1300).
По инструкции Shuft нагреватель ставят либо на входе наружного воздуха (преднагрев, сторона OA), либо на притоке после установки (сторона SA); оба сразу подключить нельзя. Преднагреватель на стороне OA работает в одну ступень, нагреватель на стороне SA — в одну или две ступени. Силовое питание нагревателя подводится отдельно от установки, а управляет им плата установки через магнитный пускатель. Пускатель и автоматы защиты в комплект поставки не входят, монтировать их в блок автоматики установки нельзя. Скорость воздуха в нагревателе должна быть не меньше 1,5 м/с, а до и после него нужны отрезки воздуховода не короче 500 мм.
Star и Universe поставляются с проводным сенсорным пультом SRC-TS и кабелем 5 м. Stellar управляется двумя панелями на корпусе, выносной сенсорный пульт для неё — опция.
- Star — 3 скорости, Universe — 10 скоростей; приток и вытяжку настраивают раздельно. Недельный таймер — два интервала включения в день, пульт показывает загрязнение фильтра и коды ошибок. Кабель пульта можно удлинить до 15 м экранированным кабелем.
- Stellar — 4 скорости и форсированный режим на 30 минут; расход по скоростям и баланс притока и вытяжки настраиваются. При влажности в помещении выше 75% установка сама переходит в форсированный режим, а с датчиком CO₂ — при концентрации выше 1000 ppm.

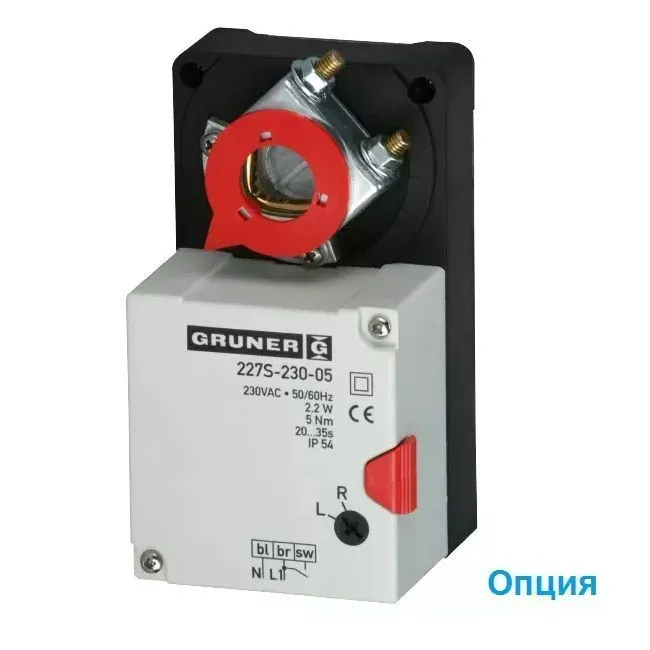

Все три серии поддерживают Modbus RTU по RS-485. Две одинаковые установки Star или Universe можно связать в пару «ведущий — ведомый». К Star и Universe подключают датчики CO₂ и влажности (покупаются отдельно), пожарную сигнализацию и привод воздушного клапана.
Управление со смартфона для Star и Universe — через съёмный Wi-Fi-модуль HOMMYN (опция) и приложение HOMMYN, есть голосовое управление через «Алису» и «Марусю». У Stellar на плате управления есть разъём для Wi-Fi-модуля (опция); модель модуля и приложение лучше уточнить при заказе.
Star и Universe — канальные установки для монтажа под потолком, Stellar — настенная вертикальная. Все они подключаются к круглым воздуховодам.
- Star PVS-200/350/450 и Universe RVX-150/250/350 монтируют только горизонтально, сервисным люком вниз. Межпотолочное пространство — не меньше 270–280 мм, в потолке нужен люк для обслуживания.
- Star PVS-650…1300 и Universe RVX-600…1300 ставят горизонтально, допускается вертикально по направлению потока. Сервисный доступ сбоку, расстояние до подвесного потолка — от 330 мм у младшей модели и от 450 мм у остальных.
- Stellar вешают на стену вертикально на монтажной пластине; стена должна выдерживать больше 60 кг. Воздуховоды подключают справа или слева — сторона перенастраивается. Место установки — сухое, не холодное, со свободным доступом к фильтрам.

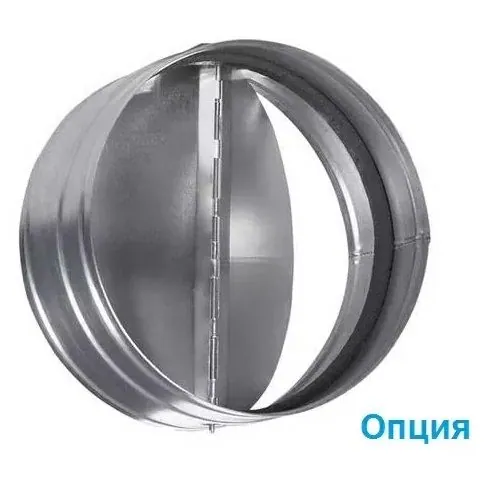

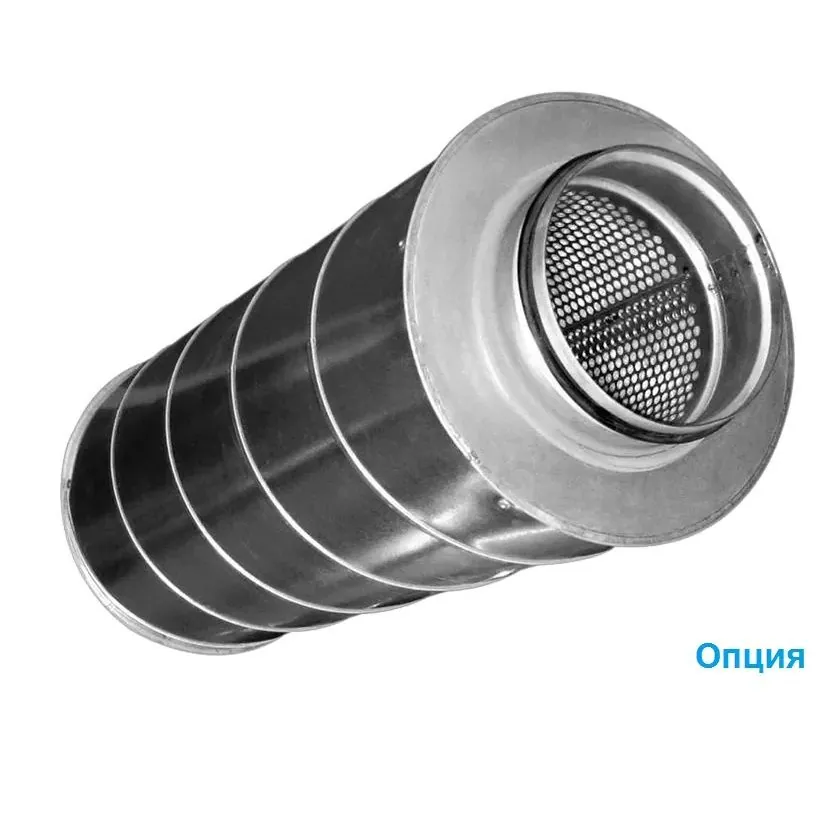

Воздуховоды наружного и выбрасываемого воздуха у Star и Universe утепляют на 25 мм и ведут с уклоном наружу, патрубки на фасаде разносят не меньше чем на 1000 мм. Производитель рекомендует клапаны с электроприводом и шумоглушители. Питание всех трёх серий — 230 В, одна фаза, установку заземляют.
Зависит от температуры. По инструкции Shuft установка Star PVS рассчитана на температуру окружающей среды от −20 до +40 °C, а запускать её можно при температуре не ниже −10 °C. Чтобы рекуператор не обмерзал, производитель рекомендует подключить предварительный нагрев. При −15 °C и ниже возможно обмерзание рекуператора, и электрический преднагреватель рекомендуется. При −20 °C он обязателен и ставится в приточном канале перед установкой. Преднагреватель — опция, в комплект установки не входит.
Число в названии модели не всегда совпадает с расходом воздуха. По инструкциям Shuft на максимальной (третьей) скорости: PVS-200 — 150 м³/ч при внешнем статическом давлении 90 Па, PVS-350 — 250 м³/ч при 100 Па, PVS-450 — 350 м³/ч при 130 Па, PVS-650 — 600 м³/ч при 97 Па, PVS-900 — 800 м³/ч при 100 Па, PVS-1100 — 1000 м³/ч при 86 Па, PVS-1300 — 1300 м³/ч при 90 Па. Фактический расход зависит от сопротивления воздуховодов: в инструкции для каждой модели приведён график расхода от давления. Фильтр PM2,5 добавляет сопротивление 10–20 Па.
Во всех трёх сериях стоит энтальпийный мембранный рекуператор: он возвращает в приток не только тепло, но и влагу. Поэтому отвод конденсата у Star, Universe и Stellar со штатным рекуператором не нужен.
- Максимальный КПД рекуператора по лабораторным замерам — 83–89% у Star и 86–90% у Universe, в реальной работе он может отличаться.
- Байпас для лета есть только у старших моделей Star PVS-650…1300 и Universe RVX-600…1300: он автоматически открывается по наружной температуре или по внешнему сигналу. У PVS-200/350/450 и RVX-150/250/350 байпаса нет.
- У Stellar — 100-процентный автоматический байпас. Опционально ставят полимерный рекуператор без переноса влаги, тогда дренаж нужен.

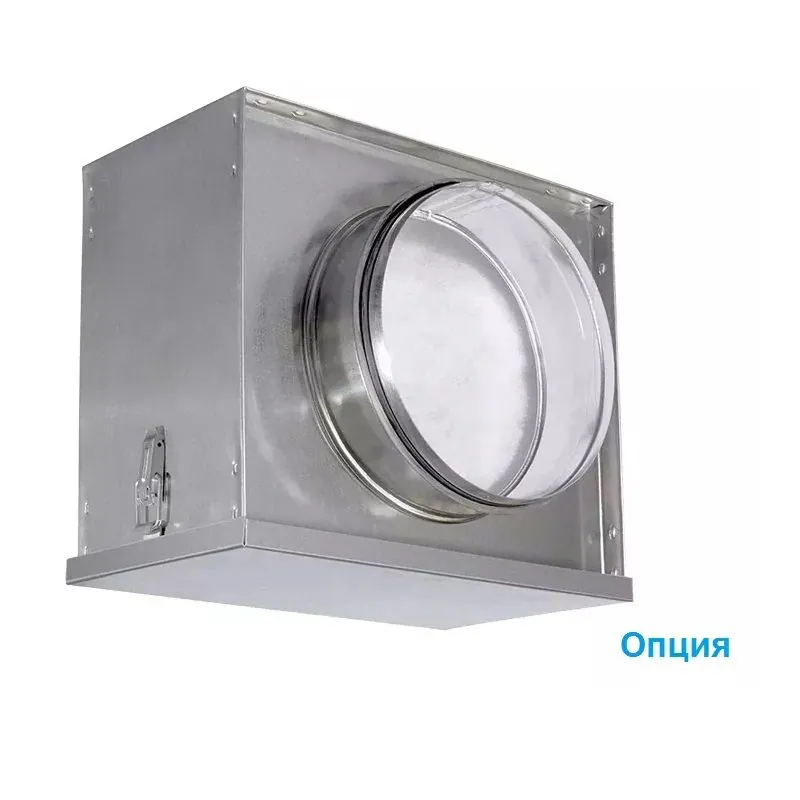

Фильтры Star и Universe — предварительные EU3 на притоке и вытяжке и опциональный фильтр тонкой очистки PM2.5 на притоке. Их чистят 2–4 раза в год, предфильтры можно промывать, фильтр PM2.5 не моется. У Stellar фильтры G4 или F7 (опция): проверять раз в 3 месяца, менять 1–2 раза в год или по индикатору. Рекуператор обслуживают раз в 3 года.
Star и Universe не ставят в помещениях с влажностью выше 85% и на кухне, Stellar — только в сухом помещении. Гарантия на все три серии — 3 года.
