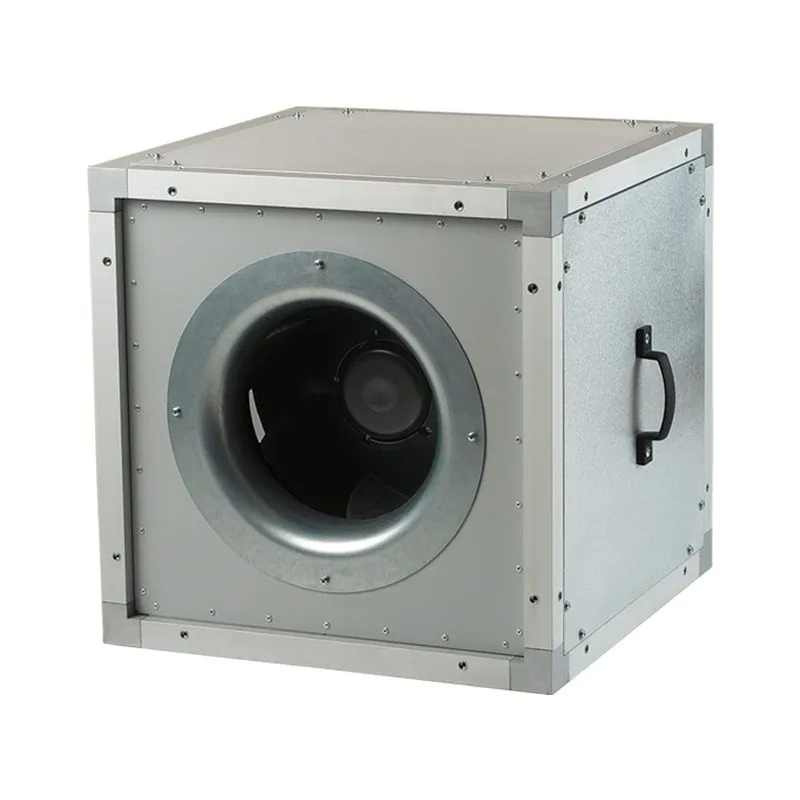

Blauberg Iso-V EC 500

Центробежный вентилятор

Применение:

• Приточные и вытяжные системы вентиляции различных помещений с высокими требованиями к уровню шума.

• Оптимален для построения различных конфигураций вентиляционных систем, благодаря специальной трансформируемой конструкции корпуса.

• Может использоваться как отдельный компонент для наборной приточно-вытяжной установки.

• Для создания экономичных и управляемых систем вентиляции.

• Совместим с круглыми воздуховодами диаметром от 315 до 630 мм или квадратными сечением от 500х500 до 800х800 мм.

Конструкция:

• Корпус изготавливается из алюминиевого каркаса и съемных тепло- и звукоизоляционных двухслойных панелей из алюмоцинка.

• Изоляция корпуса выполнена из негорючей минеральной ваты толщиной 20 мм.

• Возможно изменение положения съемных панелей для направления воздуха линейно или под углом в 90°.

• Благодаря повышенным коррозионностойким свойствам теплоизолированного корпуса, вентилятор можно использовать для наружного монтажа.

• К вентилятору можно присоединять виброгасящие вставки квадратного сечения (cерия АКV) или вставки-переходники с квадратного на круглое сечение (cерия ARV), которые заказываются отдельно.

• Круглый патрубок вставки-переходника (серия ARV) оснащен резиновым уплотнителем для герметичного соединения.

Управление и регулировка скорости:

• Вентилятор управляется при помощи внешнего управляющего сигнала 0-10 В (например, регулятора для ЕС-моторов CDT E/0-10).

• Регулировка производительности в зависимости от различных параметров (уровень температуры, давление, задымленность и т.д).

• При изменении управляющего параметра, ЕС-мотор изменяет скорость вращения для обеспечения оптимального расхода воздуха.

• Вентилятор может работать в электрической сети с частотой 50 Гц и 60 Гц, что не отображается на максимальной скорости вращения.

• Возможен обмен данными между ПК и вентилятором для задания и контроля рабочих характеристик.

• Вентиляторы с ЕС-моторами можно объединять в единую компьютерную сеть для централизованного управления вентиляцией, что позволяет настроить систему в соответствии с требованиями конкретного потребителя.

Двигатель:

• Высокоэффективный ЕС-мотор постоянного тока с внешним ротором и рабочим колесом с назад загнутыми лопатками.

• ЕС-технологии отвечают самым последним требованиям для создания энергосберегающей и высокоэффективной вентиляции.

• Оснащен шариковыми подшипниками для большего срока эксплуатации.

• Снабжен встроенной тепловой защитой с автоматическим перезапуском.

• Турбина динамически сбалансирована.

Монтаж:

• Вентилятор монтируется с квадратными или круглыми воздуховодами.

• Присоединение к воздуховодам осуществляется при помощи гибких виброгасящих вставок или вставок-переходников соответствующего сечения.

• Подача питания на вентилятор осуществляется через наружную клеммную коробку.

• Вентилятор можно устанавливать в любом положении в соответствии с направлением потока воздуха, предварительно предусмотрев доступ для обслуживания.

• При уличном монтаже может дополнительно комплектоваться верхней защитной крышей (серия RSD-IV) или колпаком (серия AH-IV) на притоке/вытяжке воздуха.
