Energolux SDT I 90-50/40.4D-3

Высоконапорный канальный вентилятор для приточных и вытяжных систем с прямоугольными воздуховодами. Модель рассчитана на сети с заметным аэродинамическим сопротивлением, включая протяжённые воздуховоды в общественных, административных и промышленных зданиях.

Работа в протяжённых вентиляционных сетях

Мотор-колесо MES развивает напор, необходимый для перемещения воздуха через длинные участки воздуховодов и элементы системы с сопротивлением потоку. При подборе оборудования учитывают не максимальные значения отдельно, а рабочую точку: фактический расход зависит от сопротивления всей сети, количества поворотов, решёток, фильтров и других компонентов.

Вентилятор рассчитан на подключение к прямоугольному каналу 900 × 500 мм. Перед монтажом необходимо проверить соответствие присоединительных размеров и наличие места для обслуживания: внешние габариты корпуса отличаются от размера самого воздуховода. Номинальный уровень шума 84 дБ требует учитывать размещение оборудования и мероприятия по снижению передачи шума в помещение.

Конструкция и условия эксплуатации

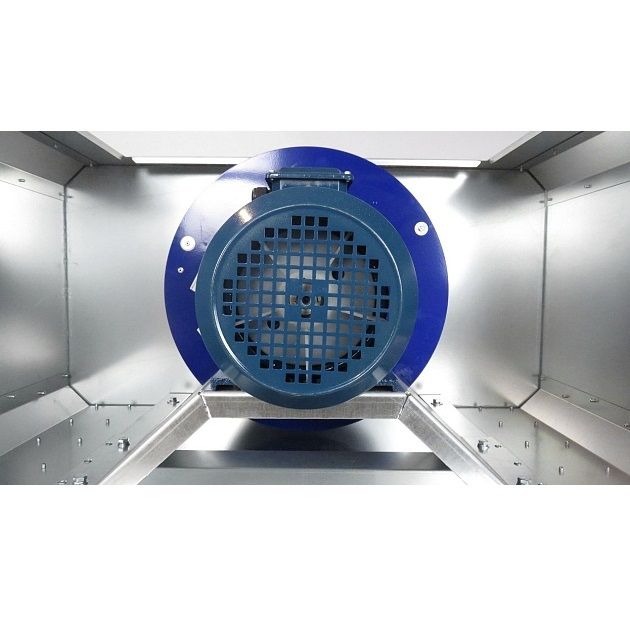

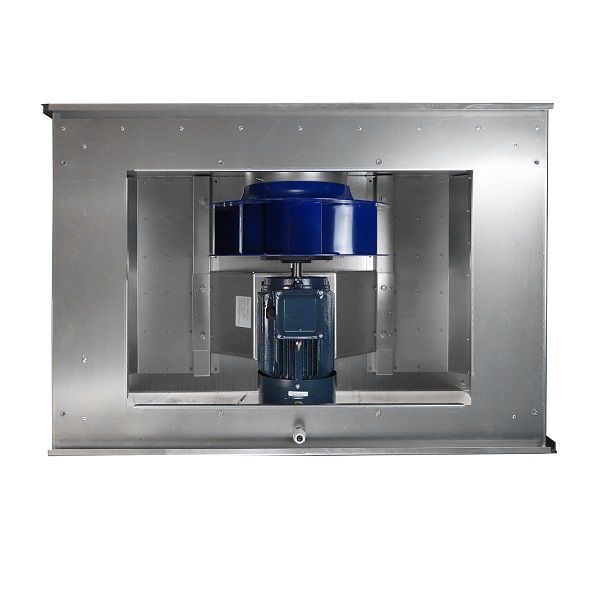

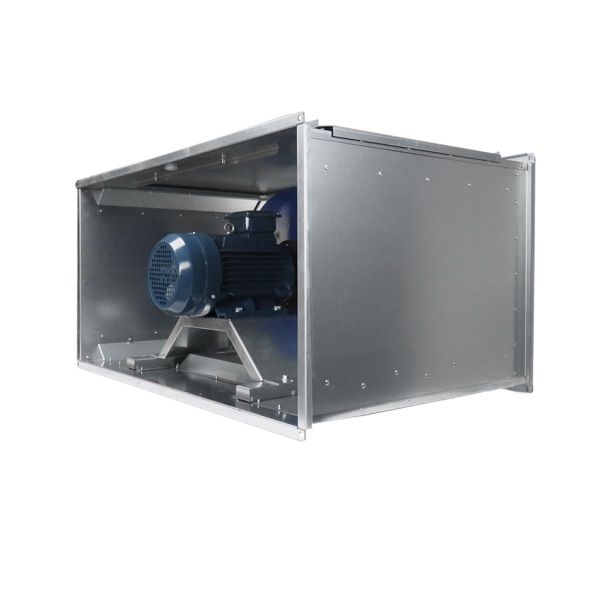

Корпус выполнен из оцинкованной стали. Рабочее колесо вместе с электродвигателем статически и динамически сбалансировано в двух плоскостях, что снижает влияние дисбаланса на работу узла. Электродвигатель рассчитан на увеличенный моторесурс, а для двигателя и клеммной колодки предусмотрены повышенные степени защиты. Конкретный класс защиты в приведённых данных не указан.

Для подключения требуется трёхфазная сеть 380 В, 50 Гц. Вентилятор предназначен для перемещения воздуха с температурой не выше +40 °C; горячий воздух за пределами этого значения подавать нельзя. Оборудование поставляется одним грузовым местом, масса изделия в упаковке составляет 95,8 кг, поэтому при доставке и установке нужно заранее предусмотреть безопасное перемещение и опорную конструкцию.
