Energolux SDR-B 40-20 M1 EC

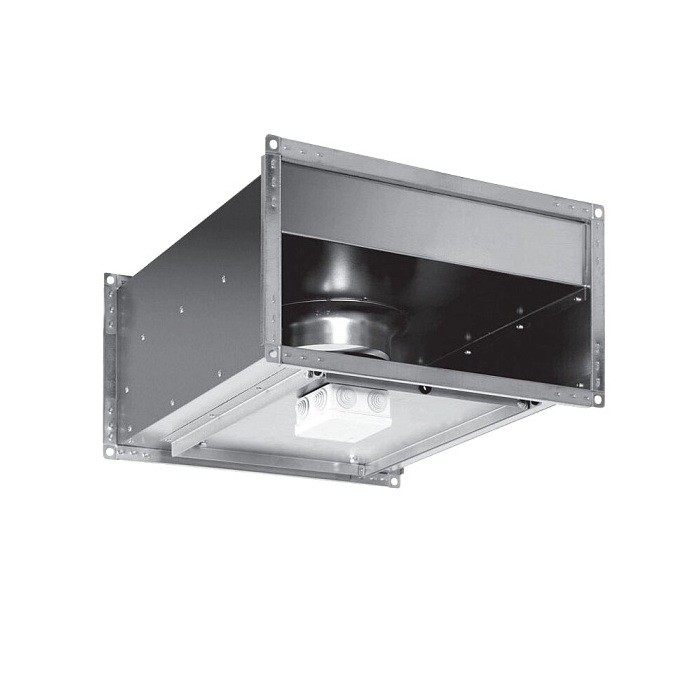

Канальный вентилятор Energolux SDR-B 40-20 M1 EC предназначен для перемещения воздуха в прямоугольных воздуховодах сечением 400×200 мм. Модель оснащена EC-двигателем с внешним ротором, постоянными магнитами и встроенным регулятором скорости, поэтому её можно подключить к внешнему управляющему сигналу от автоматики, установленной в помещении.

Конструкция и обслуживание

Рабочее колесо с назад загнутыми лопатками формирует воздушный поток при работе в составе канальной системы. Электродвигатель и крыльчатка отбалансированы в двух плоскостях, что снижает вероятность вибраций, связанных с дисбалансом узла. Корпус выполнен из оцинкованной стали и рассчитан на установку непосредственно в прямоугольную сеть воздуховодов.

Для доступа к двигателю и рабочему колесу предусмотрена сервисная крышка. При обслуживании не требуется демонтировать весь корпус из воздуховода: крышка открывает доступ к основным рабочим узлам. Клеммная колодка имеет степень защиты IP55, электродвигатель — IP54. Это означает защиту двигателя от ограниченного проникновения пыли и брызг воды, но не допускает мойку струёй, погружение в воду или эксплуатацию в условиях постоянного воздействия влаги без дополнительной защиты.

Что учесть при подборе

Максимальное давление 950 Па важно учитывать при расчёте сети: фактический воздухообмен зависит от сопротивления воздуховодов, фильтров, решёток и других элементов системы. Максимальный расход и максимальное давление не следует рассматривать как одновременно достигаемые рабочие значения. Для управления оборотами потребуется внешнее устройство или автоматика, формирующая совместимый управляющий сигнал; конкретный тип сигнала нужно проверить по схеме подключения.

Вентилятор рассчитан на перемещение воздуха с температурой до +60 °C. Комплект поставки включает сам вентилятор; отдельные элементы воздуховода, автоматика и крепёж в переданных данных не заявлены.
