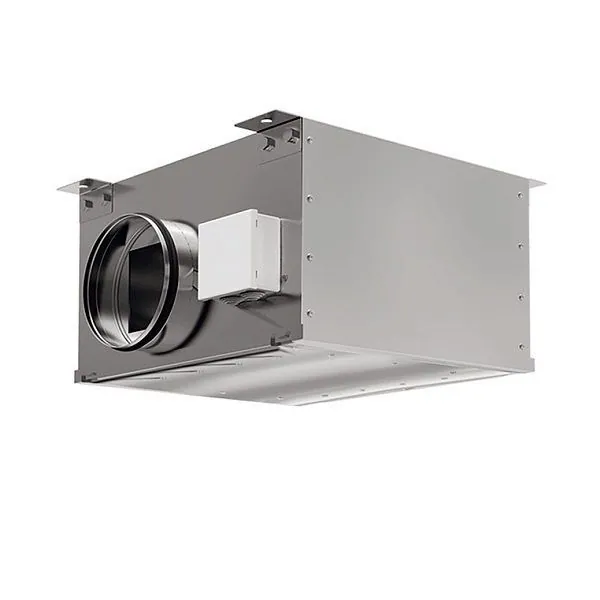

Energolux SDC I 400

Круглый канальный вентилятор Energolux SDC I 400 предназначен для перемещения воздуха в приточных и вытяжных системах с круглыми воздуховодами. Конструкция рассчитана на работу с крупными каналами: корпус оснащён тепло- и шумоизоляцией, а рабочее колесо соединено с асинхронным двигателем с внешним ротором.

Конструкция для установки и обслуживания

Корпус выполнен из оцинкованной стали и имеет откидную дверцу. Она упрощает доступ к внутренним узлам при осмотре и подключении. Патрубки оборудованы резиновыми уплотнениями, поэтому при монтаже необходимо обеспечить плотное соединение с воздуховодом и не повредить уплотнительные элементы.

• рабочее колесо с загнутыми лопатками, статически и динамически сбалансированное вместе с двигателем в двух плоскостях;
• двигатель с внешним ротором и встроенной термозащитой;
• автоматический перезапуск после срабатывания защиты от перегрева;
• шариковые подшипники двигателя, не требующие регулярного технического обслуживания;
• тепло- и шумоизоляция корпуса толщиной 50 мм.

Вентилятор можно использовать на участках приточной или вытяжной сети, где требуется перемещение воздуха через круглый канал диаметром 400 мм. Рабочее давление до 630 Па следует учитывать при подборе системы: фактический воздухообмен зависит от сопротивления воздуховодов, фильтров, решёток и других элементов сети.

Условия эксплуатации и подключения

Температура перемещаемого воздуха должна находиться в диапазоне от -25 до +40 °C. Класс защиты IP44 предусматривает защиту корпуса от твёрдых частиц размером более 1 мм и брызг воды; размещение с возможным прямым воздействием струй или погружением не допускается.

Для подключения требуется однофазная сеть 220 В, а токовую нагрузку необходимо учитывать при выборе защитной аппаратуры и кабеля. Масса вентилятора составляет 62 кг, поэтому для монтажа следует заранее предусмотреть опоры и безопасную установку корпуса в составе воздуховодной системы.
