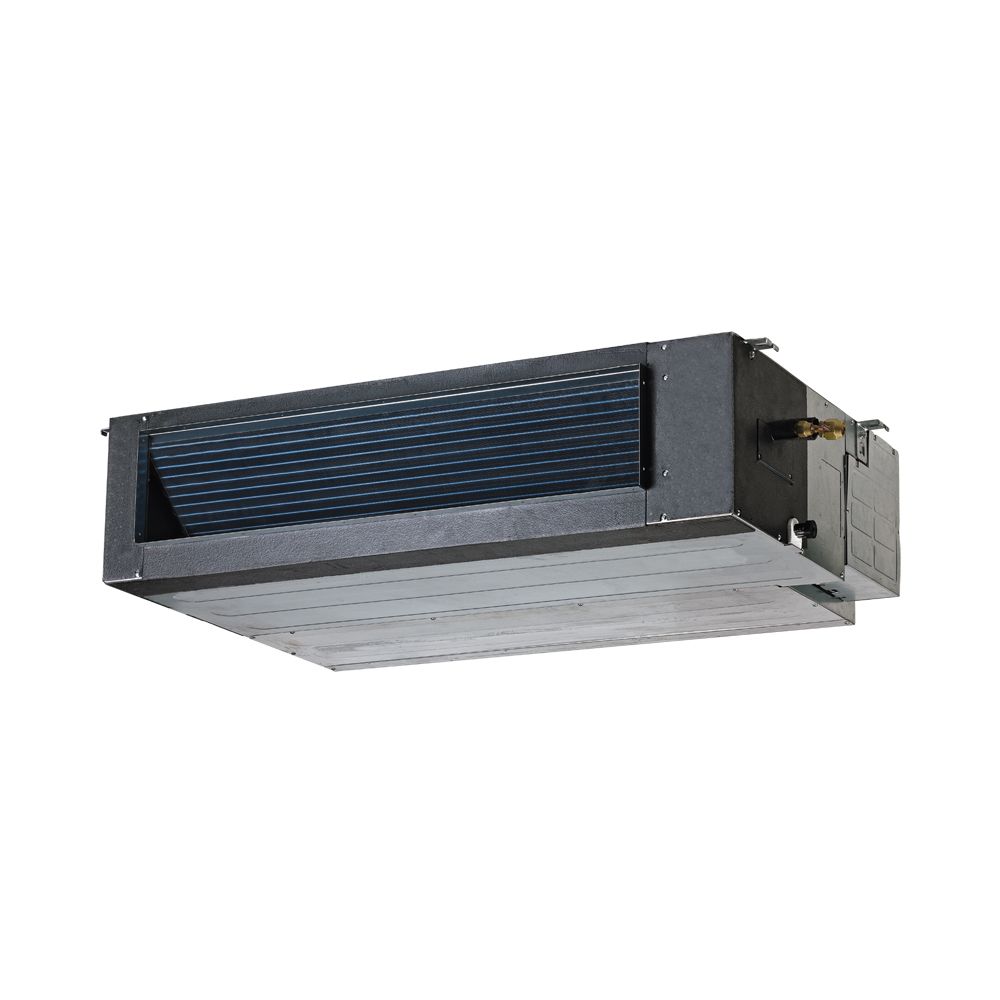

Systemair SYSVRF2 DUCT 45 Q

Младшая из двух моделей линейки во втором типоразмере корпуса: он длиннее, чем у трёх самых компактных блоков, при той же высоте 210 мм. Канальный блок мультизональной системы монтируется скрыто над подвесным потолком и подаёт воздух в помещения по воздуховодам.

Центробежный вентилятор с высокоэффективным DC-двигателем переключается между семью скоростями, свободное статическое давление выбирается в пределах до 100 Па. Хладагент точно дозирует встроенный электронный расширительный вентиль.

Воздуховоды подключаются к фланцам входа и выхода воздуха. Забор воздуха переносится с нижней стороны корпуса на заднюю, фланцевая пластина при этом остаётся та же. Через отверстие сбоку корпуса к потоку подмешивается свежий воздух, а конденсат поднимает на высоту до 500 мм встроенный дренажный насос.

Плата индикации с ИК-приёмником вынесена из корпуса и устанавливается там, где удобно принимать сигнал пульта, поэтому сам блок полностью скрыт. Моющийся фильтр грубой очистки в алюминиевой раме извлекается вниз, через нижнюю сторону корпуса.

Пульты управления

Блок работает с тремя пультами, у каждого есть настройка адреса:

• SYSCONTROL WC 29 — проводной, для двухтрубных систем;
• SYSCONTROL WC 120 — проводной, для систем с утилизацией тепла, опция;
• SYSCONTROL RM 02 — инфракрасный, опция.

Проводной пульт ведёт один блок или группу до 16 внутренних блоков. Два функциональных порта блока служат входом сигнала дистанционного включения и выключения и выходом аварийного сигнала.
