Тепломаш КЭВ-175П5061W

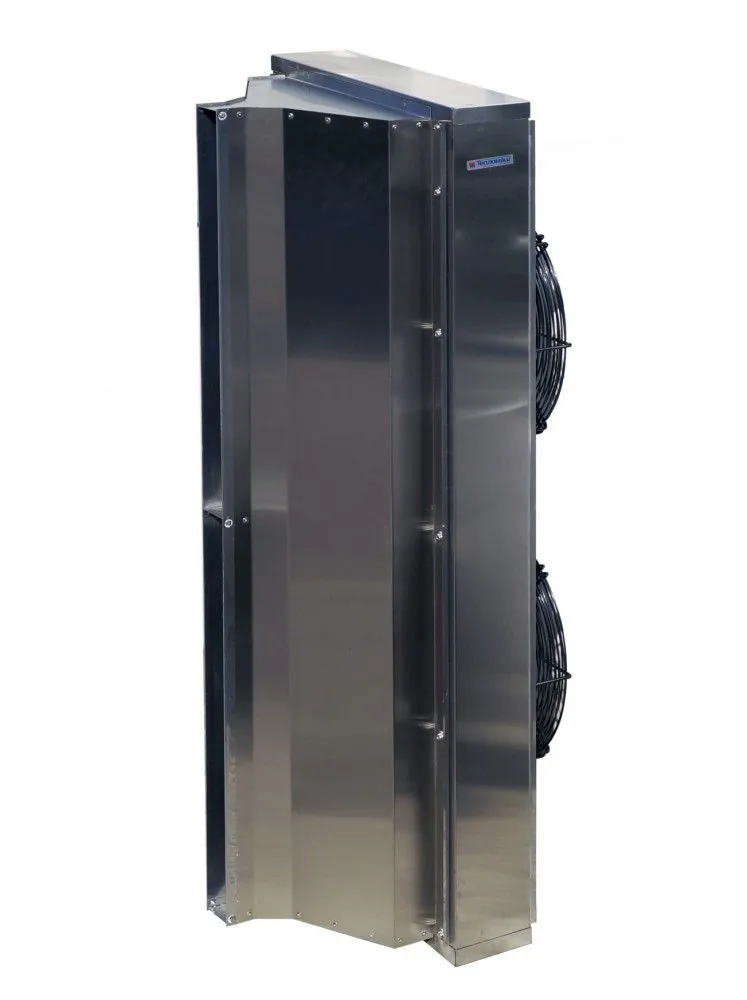

Водяная завеса с повышенной коррозионной стойкостью защищает проёмы высотой от 3 до 6 м в автомойках и других помещениях, где в воздухе есть капельная влага. Среди водяных моделей серии 500 IP54 у неё наибольшая тепловая мощность: корпус длиной 2 м из оцинкованной стали, осевые вентиляторы, степень защиты оболочки IP54.

Завеса устанавливается горизонтально над проёмом или вертикально сбоку от него, в том числе парой — по одной с каждой стороны. Стандартное сопло выпускает струю под углом 0°, сопло под 30° изготавливается под заказ. В помещениях с категорией взрывоопасности В-Iб и В-IIа установка допускается только при выполнении требований п. 7.3.63 ПУЭ.

Мощность по графикам теплоносителя

Значения при +15 °C в помещении и максимального расхода воздуха:

• 150/70 °C — 105,8 кВт, подогрев воздуха на 35 °C;
• 130/70 °C — 99,2 кВт, на 32 °C;
• 105/70 °C — 91,1 кВт, на 30 °C;
• 95/70 °C — 87,8 кВт, на 29 °C;
• 80/60 °C — 70,9 кВт, на 23 °C;
• 60/40 °C — 39,5 кВт, на 13 °C.

Расход воздуха переключается в три ступени. На нижней при воде 95/70 °C завеса отдаёт 73,7 кВт и нагревает воздух на 31 °C.

Подключение

Теплоноситель подводится и отводится через патрубки 1″. В поставку входят герметик, комплект крепёжных кронштейнов и паспорт. Комплект автоматики для промышленных завес IP54 подбирает проектировщик, подключение и управление идут через блок коммутации и управления. Отдельно заказываются:

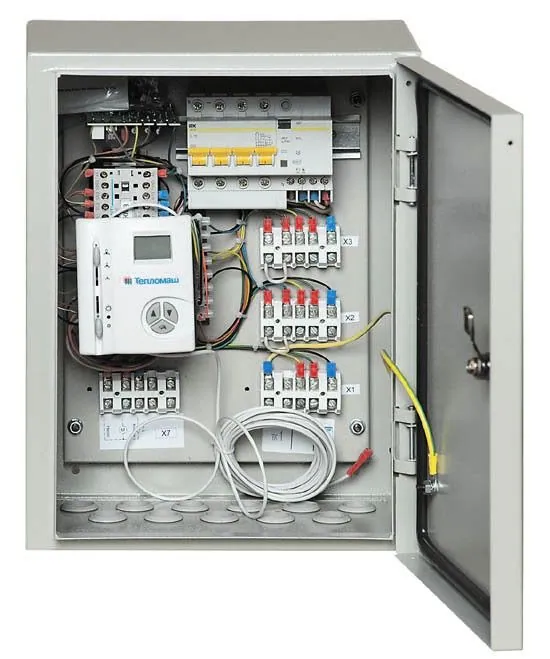

• БКУ-WA6 — блок коммутации и управления завес с IP54;
• МП-WA — модуль подключения завес с IP54;
• HL10L — пульт управления;
• ВП-15К21 — концевой выключатель;
• КЭВ-УТМ-6.3 и КЭВ-УТМ-21 — смесительные узлы, КЭВ-УТМ-6.3Н и КЭВ-УТМ-21Н — узлы с насосом;
• термостат защиты от замораживания;
• металлорукав L = 400 мм, Dy 1″.

Производство — Санкт-Петербург.
