Тепломаш КЭВ-100П4060W

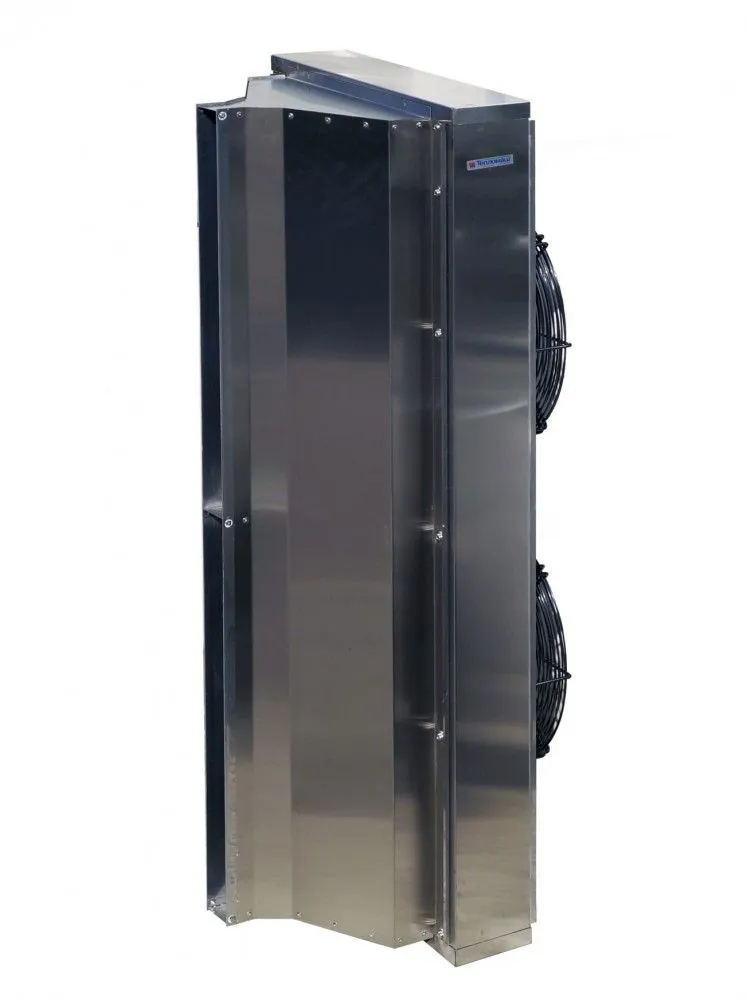

Средняя по мощности водяная модель серии 400 IP54: корпус длиной 2 м из оцинкованной стали с повышенной коррозионной стойкостью и оболочка со степенью защиты IP54. Завеса перекрывает проёмы высотой от 3 до 5 м в автомойках и других помещениях, где воздух содержит капельную влагу.

Поставляется завеса с герметиком, комплектом крепёжных кронштейнов и паспортом. Для подключения и управления нужен блок коммутации и управления, теплоноситель подводится через патрубки 3/4″. Отдельно заказываются:

• блок коммутации и управления завес с IP54 БКУ-WA6;
• модуль подключения завес с IP54 МП-WA;

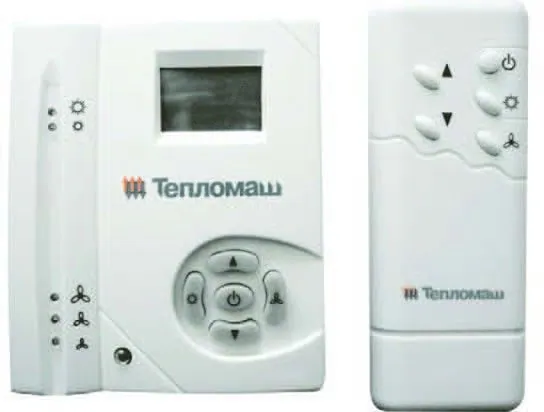

• пульт управления HL10L;
• концевой выключатель ВП-15К21;
• смесительные узлы КЭВ-УТМ-4, КЭВ-УТМ-6.3, КЭВ-УТМ-21 и узлы с насосом КЭВ-УТМ-4Н, КЭВ-УТМ-6.3Н, КЭВ-УТМ-21Н;
• термостат защиты от замораживания;
• металлорукав L = 400 мм, Dy 3/4″ — под патрубки теплоносителя.

Мощность при разных графиках воды

Значения для +15 °C в помещении при максимальном и минимальном из трёх расходов воздуха:

• 150/70 °C — 64,0 и 35,6 кВт, воздух нагревается на 30 и 42 °C;
• 130/70 °C — 60,5 и 33,4 кВт, на 28 и 39 °C;
• 105/70 °C — 55,6 и 30,6 кВт, на 26 и 36 °C;
• 95/70 °C — 53,7 и 29,5 кВт, на 25 и 34 °C;
• 80/60 °C — 43,5 и 23,8 кВт, на 20 и 28 °C;
• 60/40 °C — 24,2 и 13,1 кВт, на 11 и 15 °C.

Установка

Над проёмом завеса монтируется горизонтально, сбоку — вертикально, если нужно, с двух сторон. В тамбуре она создаёт смесительную защиту, подогревая воздух на входе; над проходом без тамбура проём защищает направленный воздушно-тепловой поток, при условии точного расчёта. Если помещение относится к категории взрывоопасности В-Iб или В-IIа, установка допускается при выполнении требований п. 7.3.63 ПУЭ.

Изготовитель — завод в Санкт-Петербурге.
