Energolux SAM42M2-AI/5

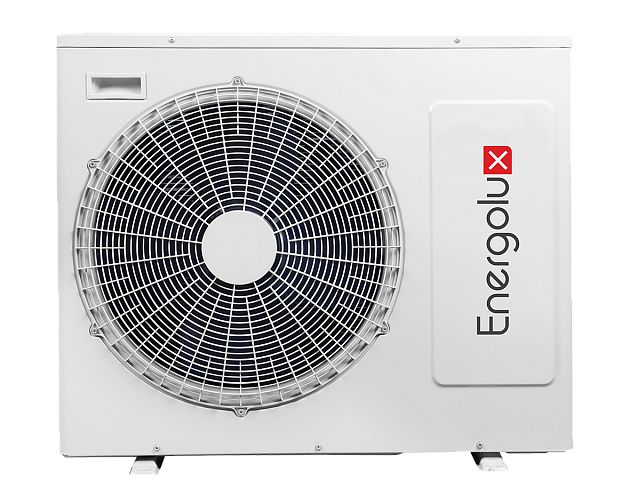

Energolux SAM42M2-AI/5 — наружный блок мультисплит-системы для организации климатического контроля в нескольких помещениях. К одному модулю подключают от двух до пяти совместимых внутренних блоков, поэтому температуру можно регулировать по зонам, используя одну внешнюю установку.

Инверторное управление изменяет интенсивность работы системы в зависимости от текущей нагрузки. Блок поддерживает охлаждение и обогрев, включая работу в межсезонье и зимой: охлаждение доступно при наружной температуре до -10 °C, обогрев — до -15 °C. Режим охлаждения рассчитан на эксплуатацию при температуре наружного воздуха до 52 °C.

Подключение и монтаж трассы

Наружный блок устанавливают с подключением питания с внешней стороны системы. Для электромонтажа предусмотрены силовой кабель сечением 3 × 4 мм², межблочная линия 4 × 1,5 мм² и автомат защиты на 32 А. Эти параметры необходимо учитывать при подготовке отдельной линии питания и выборе защитной аппаратуры.

Допустимая длина трубопровода — до 80 м, перепад высот между блоками — до 15 м. Такие ограничения важны при размещении внешнего модуля на фасаде, кровле или технической площадке относительно внутренних блоков. Для подключения используются жидкостная труба 1/4″ (6,35 мм) и газовая труба 3/8″ (9,53 мм). В системе применяется хладагент R410A.

Что учесть при установке

• Внутренние блоки приобретаются и подбираются отдельно; количество подключаемых устройств должно соответствовать конфигурации Smart Multi.
• При прокладке трассы нужно соблюдать максимальную длину и перепад высот, иначе выбранная схема размещения не будет соответствовать допустимым условиям эксплуатации.
• Для размещения потребуется прочное основание: масса самого наружного блока составляет 78,5 кг, а вес в упаковке — 83,5 кг.

Корпус выполнен с защитой от коррозии, что уменьшает риск повреждения покрытия при наружной установке. В комплекте поставляется один наружный блок; внутренние модули, соединительные трассы и монтажные элементы в приведённой комплектации не указаны.
