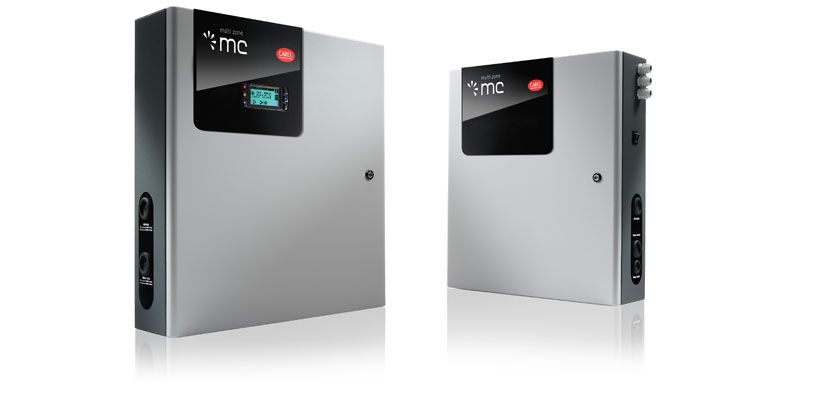

Carel MC230HDS00

Адиабатический увлажнитель воздуха MC multizone (ведомый)

Мультизональная система адиабатического увлажнения Carel MC230HDS00 идеально подходит для непосредственного увлажнения средних и крупных промышленных помещений. Допускается ее установка в воздуховодах и секциях центральных кондиционерах.

Система использует сжатый воздух для распыления мелких капель воды, которые испаряются в воздухе естественным образом, увлажняя и охлаждая при этом воздух в помещении. Практически испарение происходит за счет «поглощения» физического тепла из воздуха, который вследствие этого охлаждается.

Основные компоненты системы:

• шкаф управления, оборудованный электронным контроллером;
• распылительные форсунки, которые устанавливаются в воздуховоде или непосредственно в помещении;
• коллекторы для монтажа в воздуховоде;
• УФ-бактерицидная лампа и защитные фильтры.

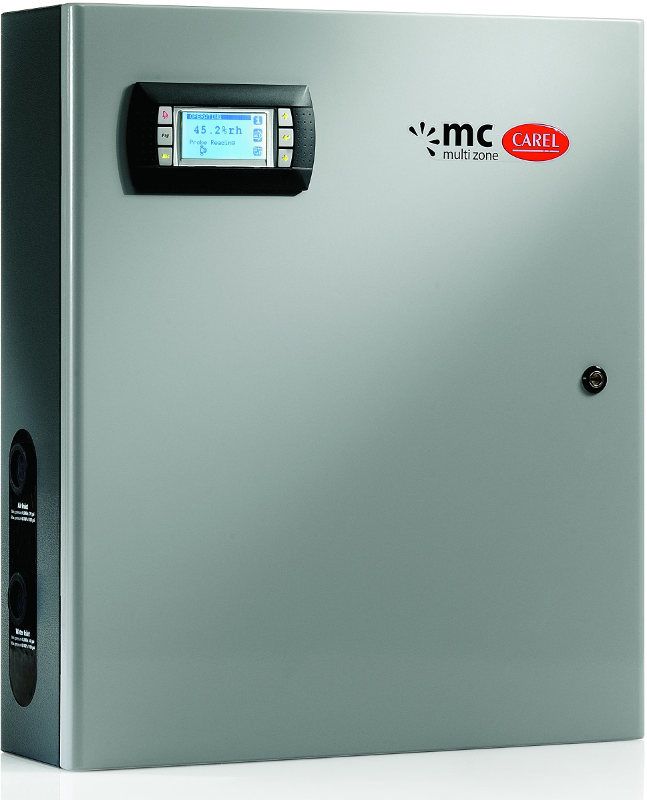

• Шкаф управления увлажнителя Carel MC

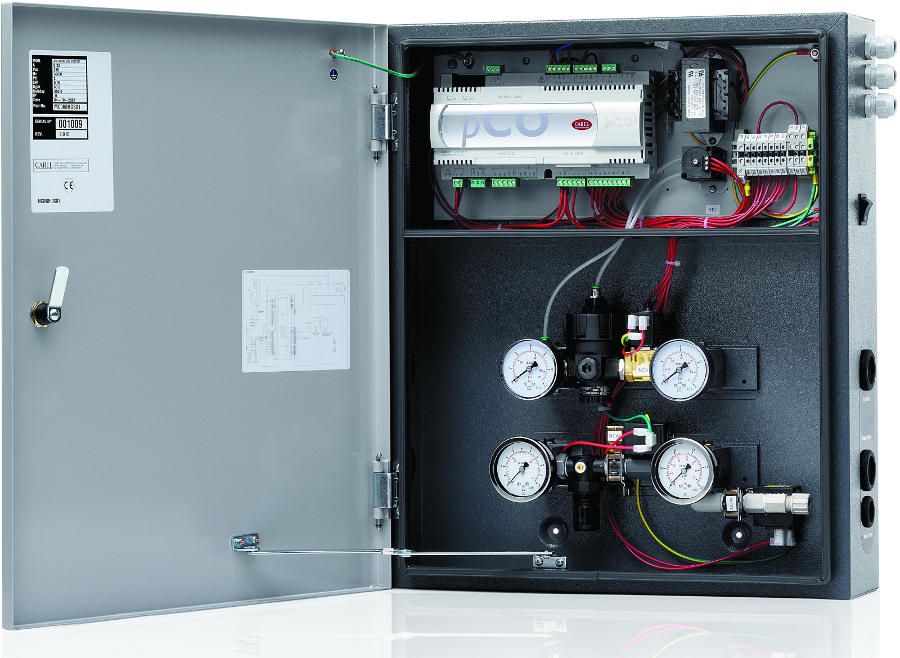

Шкаф управления
Шкаф оборудован электронным контроллером, который управляет подачей воды и сжатого воздуха на распылительные форсунки. Распыление воды регулируется по команде внешнего сигнала управления или датчика для поддержания заданного уровня влажности или температуры. Контроллер также регулирует все автоматические циклы, такие как чистка форсунок и промывка. Система способна управлять уровнем влажности непосредственно сразу в нескольких зонах (в помещениях, воздуховоде, холодильных камерах) по принципу «ведущий-ведомый».
Система может содержать один ВЕДУЩИЙ и до пяти ВЕДОМЫХ увлажнителей, объединенных в локальную сеть по интерфейсу pLAN (3 провода, цифровая связь). Ведущий оборудован специальным дисплеем для просмотра текущих показаний, параметров и сообщений от ведущего и ведомых. Ведомые обладают собственной системой внутреннего управления и продолжают нормальную работу даже при прерванном соединении с ведущим. Конфигурация принципа В«ведущий-ведомыйВ» используется, если требуется высокая производительность системы, либо мультизональное использование.
Существует несколько вариантов исполнения шкафа управления в зависимости от максимальной производительности, типа управления (двухпозиционный или модулирующий), типа питательной воды, системы В«ведущий-ведомыйВ» и типа электропитания. В исполнении для деминерализованной воды, электропроводимость которой ниже 30 мкС/см, все соприкасающиеся с водой детали выполнены из нержавеющей стали и/или антикоррозийной пластмассы.

Система автоматической самоочистки форсунок
Каждый из шкафов управления, ведущий и ведомый, периодически запускает цикл просушки и очистки распылительных форсунок. Специальный поршень на пружинном механизме периодически удаляет скопления минеральных солей в отверстиях форсунок, таким образом, снижая частоту циклов очистки.

Гарантия гигиены
Мультизональная система увлажнения МС обеспечивает высокий уровень гигиены посредством автоматического слива воды из гидравлического контура во время остановки и автоматической промывки гидравлических контуров увлажнителя во время простоя. Данные операции не допускают распыления застойной воды. Кроме того, высокоэффективная УФ-бактерицидная лампа, установленная перед шкафом управления МС, уничтожает все присутствующие в воде биологические загрязнения в виде бактерий, вирусов, плесени, споров и дрожжей.

Качество воды для мультизональных систем
Конструкция мультизональной системы МС позволяет использовать водопроводную питьевую воду. Тем не менее количество и качество растворимых минералов определяет частоту плановых работ по техническому обслуживанию (как правило, с применением периодической чистки распылительных форсунок) и количество минеральной пыли, образуемой после полного испарения капель воды. Рекомендуется использовать деминерализованную воду, прошедшую обработку обратным осмосом. Кроме того, это рекомендуется основными стандартами UNI 8884, VDI6022 и VDI3803.
