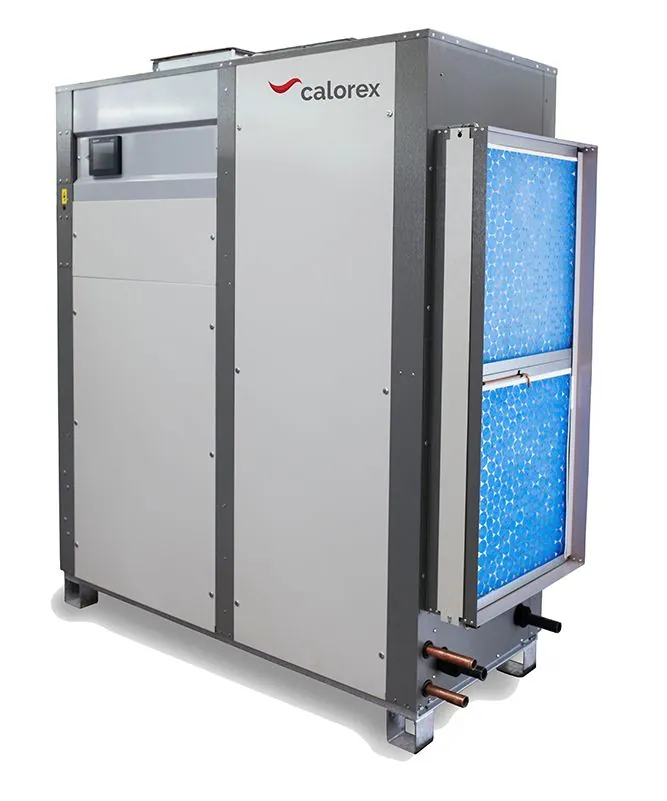

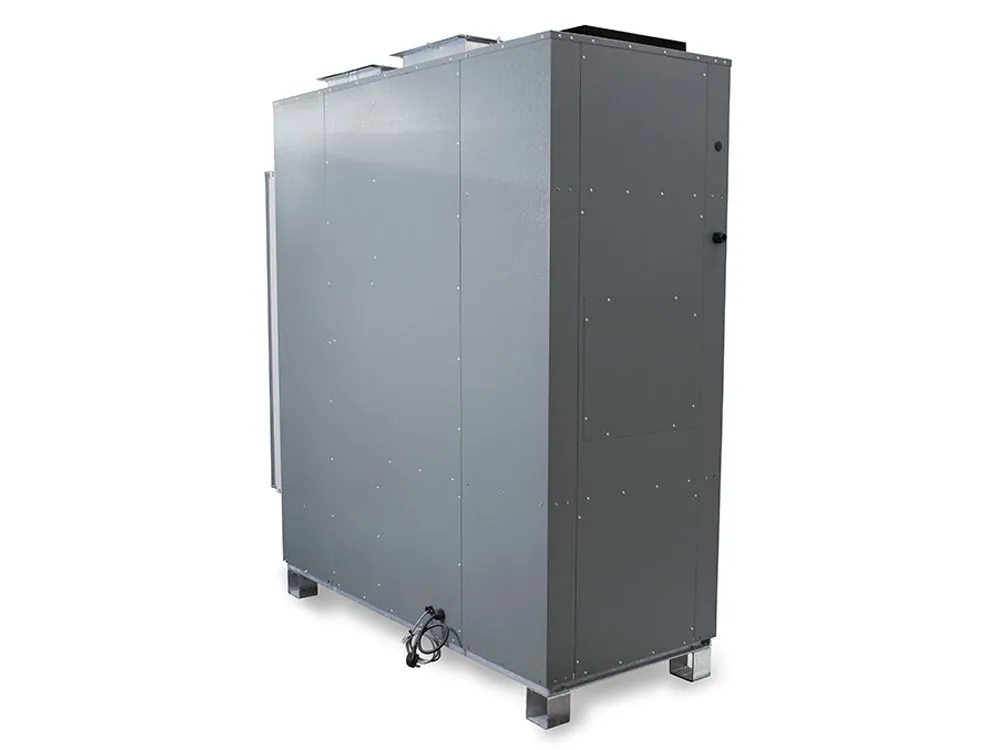

Calorex Delta-2 A

Однофазная климатическая установка для зала общественного или коммерческого крытого бассейна. Осушение в ней гибридное: влагу снимают тепловой насос и наружный воздух, а теплота осушения уходит в воду бассейна или в воздух зала.

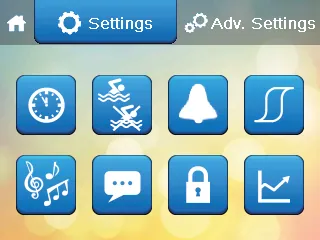

Встроенный контроллер PLC с сенсорной панелью 5,7 дюйма работает без внешних контроллеров и датчиков. Уставки — влажность, температура воздуха и температура воды; влажность поддерживается совместной работой осушения и вентиляции. Через релейные выходы контроллер управляет циркуляционным насосом фильтрации, бойлером, а также циркуляционным насосом и клапанами системы отопления бассейна.

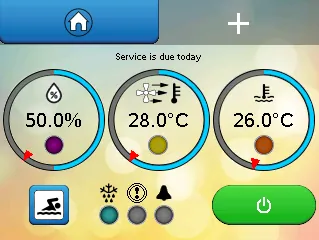

Уставки и показания влажности, температуры воздуха и воды доступны удалённо:

• на смартфоне или планшете Android и iOS — трансляцией экрана панели через стороннее приложение;
• в веб-браузере с ActiveX — той же трансляцией экрана;
• в системе диспетчеризации — по Modbus, BACnet IP или BACnet MS/TP;
• через проводные интерфейсы дистанционного управления.

Распределение теплоты

Тепловой насос работает в двух режимах: A — нагрев воды бассейна на 5,5 кВт, B — нагрев воздуха на 4,9 кВт. Теплоту вытяжного воздуха система теплоутилизации тоже направляет на воду или воздух. Если теплоты насоса не хватает, автоматически подключаются встроенные водяные теплообменники LPHW от системы отопления здания: при подаче 80 °C — 22 кВт на воздух и 23 кВт на воду, при 55 °C — 11 кВт на воду. По заказу ставится усиленный теплообменник воздуха на 19 кВт при 55 °C. Хладагент R407C, заправка 3,0 кг (5,32 т CO₂-эквивалента).

Воздухообмен

Наружный воздух подмешивается в доле от 0 до 70 % с учётом температуры снаружи, температуры и влажности в зале. Вытяжка ступенчато меняется от 130 до 1300 м³/ч по загрузке бассейна, а приток всегда немного меньше вытяжки: в зале держится разрежение, и сырость с запахами не распространяются по зданию. EC/инверторные вентиляторы регулируются по частоте вращения, выход приточного вентилятора — сверху, сбоку или снизу на выбор.

Летом зал охлаждается наружным воздухом в режиме свободного охлаждения, охлаждение тепловым насосом в этой модели не предусмотрено. При аварийном отключении электропитания система защиты от замораживания управляет дополнительными воздушными клапанами в каналах притока и вытяжки.
