Код товара (артикул): П–130548
Systemair TOPVEX FR03 HWL-L-VAV
Позиция в архиве
Сертификация РосТест
Гарантия 1 год
 Бесплатная доставка по Москве
Подвесная компактная вентиляционная установка, серия TOPVEX 230V 1~
  • Описание
  • Характеристики
  • О производителе

Описание Systemair TOPVEX FR03 HWL-L-VAV

• Компактный по высоте
• Различные способы монтажа
• Низкое энергопотребление
- энергоэффективные вентиялторы свободного напора с ЕС двигателями
• Эффективный роторный теплообменник
- не требует дренажа
• Встроенная, запрограммированная система автоматики
- Энергосберегающие функции
- Встроенный недельный таймер с планировщиком выходных дней
• Постоянное поддержание расхода или давления в воздуховодах
• Большие инспекционные двери для простого обслуживания
- Раздвижные двери, как дополнительная принадлежность
• Изготовлен из стальных листов в алюцинковым покрытием.
• Протестирован на заводе


Применение: Topvex FR03-11 - это серия энергоэффективных воздухообрабатывающих агрегатов для общественных, административных и жилых зданий. Агрегаты специально разработаны в соответствии с требованиями к энергоэффективности, поэтому агрегат оснащен высокоэффективным роторным теплообменником и низкое энергопотребление. Для упрощения монтажа и пуско-наладки агрегаты оснащены встроенной и сконфигурированной системой автоматики.
Уникальная конструкция со сдвоенным роторным теплообменником обеспечивает компактность агрегатов по высоте. Отсутствие необходимости отвода дренажа делает монтаж агрегатов более гибким.


Конструкция: Корпус агрегата состоит из двух листов стали с алюцинковым покрытием, AZ 185, толщиной 1 мм и внутреннего слоя звуко- и теплоизоляции - минеральной ваты толщиной 40 мм. Две большие инспекционные двери упрощают осмотр и обслуживание. Вентиляторы и роторный теплообменник легко извлекаются для обслуживания. Приточный и вытяжной фильтры устанавливаются на направляющих и для обеспечения оптимальной герметичности оснащены уплотнительными лентами.
Все электрические соединения находятся в единой клеммной коробке, расположенной с длинной стороны агрегата, что существенно упрощает сервисное обслуживание.
Агрегаты Topvex FR03-11 возможны в следующих исполнениях: с правосторонним и левосторонним обслуживанием, с электрическим или с водяным воздухонагревателями, системой автоматики стандартно с средствами связи Modbus и Exoline и через RS-485 и встроенным WEB сервером через TCP/IP; опционально LON.


Управление: Агрегаты Topvex FR03-11 поставляются с комплектом заводской автоматики, включая пульт управления с 10 м кабеля. Автоматика запрограммирована и протестирована на заводе и полностью готова к работе. Присоедините агрегат к системе воздуховодов, при необходимости подсоедините внешние компоненты, подключите кабель электропитания, настройте таймер, задайте скорость вентилятора (0-100%) - и все! Агрегат готов к эксплуатации.
Агрегаты Topvex FR03-11 имеют следующие энергосберегающие функции:
- Утилизация холода в теплое время года.
- Принудительно управляемый расход воздуха, с использованием датчиков CO2, влажности, движения либо других устройств с сухим контактом.
- Общий сигнал аварии, который дает возможность центрально отслеживать работу многих агрегатов.

Сертификаты: Сертификаты соответствия РФ, Украины


Код заказа:

- Модели: FR03, FR06, FR08 и FR11.


- Воздухонагреватель: EL (Электрический).

- Водяной воздухонагреватель: HWL (низкая мощность) и HWH (высокая мощность).
- Отсутствует. Пример: агрегат без нагревателя Topvex FR06-L-CAV 400V.


- Правосторонняя и левосторонняя модель: R (правый), L (левый). Определяется по стороне расположения приточного воздуха, если смотреть на агрегат со стороны обслуживания, когда он стоит на стороне, где расположена коммутационная панель. См. закладку Размеры


- Регулирование расхода воздуха: CAV (Постоянный расход воздуха).
VAV (Переменный расход воздуха = поддержание постоянного давления в каналах).

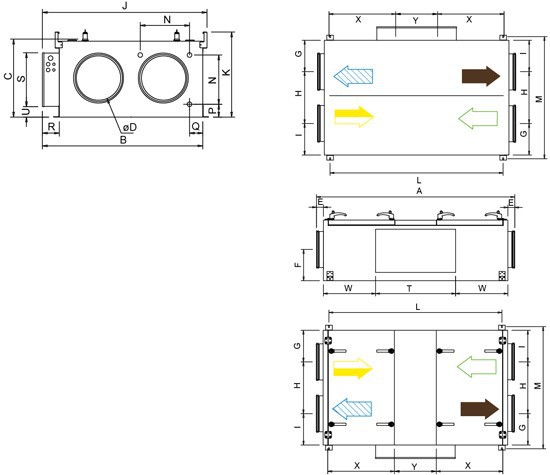

Размеры


Topvex A B C ГёD E F G H I J *K L M N P Q R S T U W X Y
FR03 1720 1115 540 315 60 270 275 450 275 1145 590 1502 1050 388 64 68 120 375 695 72 456 576 358


* Высота при использовании Комплекта раздвижных дверей (дополнительная принадлежность)



Присоединение приточного воздуха
Присоединение выбрасываемого воздуха
Присоединение наружного воздуха
Присоединение вытяжного воздуха

Схема подключения

Электрическая схема


Схема подключения

Характеристики Systemair TOPVEX FR03 HWL-L-VAV

Гарантия: 1 год
Бренд: Systemair
Страна производитель: Швеция
Вес: 180 кг
Воздухообмен: 1550 м3
Электропитание: 220/50/1 В/Гц/Ф
Класс защиты корпуса: 23 IP
Предохранитель: 10 A

Systemair – один из ведущих производителей вентиляционного оборудования в мире. Это бренд одноименной шведской компании, которая специализируется на производстве вентиляционного оборудования. Компания была основана в 1974 году и на сегодня возглавляет международную группу, состоящую из 38 фирм.

Самое масштабное производство, как и головной офис Системайр, находятся в шведском городе Скиннскаттеберге, хотя предприятия компании также работают в Дании, Германии, Норвегии и Канаде.
