Код товара: П–105318
Shuft AXW 710-6T
Договорная
Сертификация РосТест
Вытяжной осевой вентилятор линии SH.E.L.F. AXW
  • Описание
  • Характеристики
  • О производителе
Описание
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

Данная модель вентилятора поставляется либо с подключением "треугольник", либо "звезда".

Описание

Осевой вентилятор AXW оснащен высокоэффективной крыльчаткой с серповидными лопатками, двигателем с внешним ротором и встроенной системой термозащиты.
Его применение является оптимальным решением в тех случаях, когда необходимо обеспечить высокий расход воздуха при минимальном сопротивлении сети воздуховодов. Детали вентилятора окрашены в стандартный черный цвет.
Осевой вентилятор AXW отлично подходит для применения в производственных, складских и крупных торговых помещениях.

Конструкция

В вытяжном вентиляторе AXW используется трехфазный двигатель с внешним ротором и встроенными термоконтактами. Эффективное охлаждение двигателя достигается за счет его расположения непосредственно в потоке воздуха, что обеспечивает высокую надежность и продолжительный срок службы.
Рабочее колесо вентилятора металлическое, с серповидными лопатками аэродинамической формы, что обеспечивает низкий уровень шума и высокую эффективность. Рабочее колесо установлено на роторе электродвигателя методом напрессовки и, таким образом, они образуют единую, статически и динамически сбалансированную, жесткую конструкцию.
Клеммная коробка имеет класс защиты IP44. Она поставляется в полностью собранном виде с подключенным конденсатором, что обеспечивает легкость проведения электромонтажных работ.

Регулирование скорости осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов серии FSRE или однофазных плавных регуляторов скорости серии MTY.

К одному тиристору или трансформатору можно подключить несколько вентиляторов, при условии, что общий ток вентиляторов не превышает номинальный ток тиристора или трансформатора

Отличительные особенности

  • высокоэффективная крыльчатка с серповидными лопатками;

  • высококачественный двигатель с внешним ротором;

  • регулирование скорости путем изменения напряжения;

  • выстроенная система термозащиты;

  • простота монтажа;

  • высокая надежность;


Монтаж

Вентилятор поставляется готовый к подключению. Вентилятор может устанавливаться на стену (окно) в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора).
Необходимо предусматривать доступ для обслуживания вентилятора.

! Не допускается:
  • монтировать в помещениях, воздух в которых содержит "тяжелую" пыль, муку и т.п.

  • монтировать во взрыво пожароопасных помещениях


Уход

Вентилятор AXW не требует специального технического ухода. Единственное требование – чистка крыльчатки. Крыльчатку рекомендуется чистить через каждые шесть месяцев. Перед очисткой необходимо убедиться в том, что электрический ток отключен, включатель заблокирован, двигатель и рабочее колесо полностью остыли.

  • снять крыльчатку (вместе с электродвигателем).

  • чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки.

  • нельзя применять агрессивные химические вещества или очистители.

  • нельзя использовать острые предметы, устройства, работающие под высоким давлением.

  • нельзя погружать двигатель в воду или другую жидкость.



Технические характеристики

Для подключения "Треугольник"


  • Рабочая точка, при максимальном расходе - 13030/0 м3/час/Па
  • Точка при максимальном напоре - 8000/70 м3/час/Па

  • Потребляемая мощность - 980 Вт

  • Вентиляция - 15000 м3/час

  • Ток -1.75 А

  • Кол-во оборотов/мин - 680

  • Уровень шума - 66 дБ


Для подключения "Звезда"


  • Рабочая точка, при максимальном расходе - 14970/0 м3/час/Па
  • Точка при максимальном напоре - 7800/135 м3/час/Па

  • Потребляемая мощность - 700 Вт

  • Вентиляция - 13000 м3/час

  • Ток -1.15 А

  • Кол-во оборотов/мин - 900

  • Уровень шума - 71 дБ

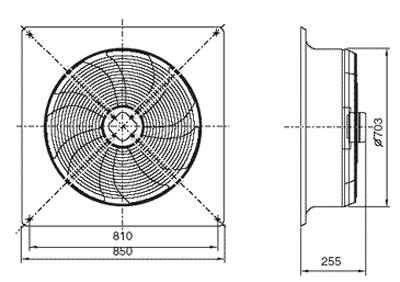

Габаритные размеры
Габаритные размеры
Характеристики
Бренд: Shuft
Страна производитель: Норвегия
Уровень шума: 71 дБ
Вес: 29 кг
Воздухообмен: 15000 м3
Воздуховод: Круглый
Электропитание: 400/50/3 В/Гц/Ф
Потребляемая мощность: 0.98 кВт
Ток: 1.75 А
Установка: В любом положении
Класс защиты: IP 44
Частота вращения: 900 об/мин
О производителе

Shuft – европейская торговая марка, известная производством профессионального вентиляционного оборудования. Компания Shuft появилась в 1979 году, но первое вентиляционное оборудование было представлено в 1985 году. Правда, поначалу компания ориентировалась исключительно на североевропейский рынок. Это были воздуховоды из оцинкованной стали и сетевые элементы вентиляционных систем.
