Код товара: П–130485
Systemair REE 030S0 POWER UNIT 0-10V
Позиция в архиве
Сертификация РосТест
Гарантия 1 год
 Бесплатная доставка по Москве
Тиристорный регулятор скорости, серия REE
  • Описание
  • Характеристики
  • О производителе
Описание

Тиристорный регулятор мощности



Электронное устройство импульсно-фазового управления для плавного регулирования однофазных электродвигателей 230 В / 50 Гц.



Регулятор помещен в белый пластиковый корпус (степень защиты IP54) и снабжен вводным выключателем с подсветкой. Низкая скорость вращения задается с помощью потенциометра, находящегося на плате, помещенной в корпус.



Регулятор имеет вход для управляющего сигнала 0-10 В/4-20 мА для выбора скорости вентилятора. Регулятор подключается к сети электропитания, электродвигателю и внешнему устройству управления. Выбор типа входного сигнала осуществляется с помощью переключателя, расположенного на плате. Возможно управление, например, с помощью регулятора CXE/AV. Регулятор может управлять несколькими параллельно подключенными электродвигателями, если только общая сила тока не превышает номинального тока регулятора. Вентиляторы, которые будут использоваться с такими регуляторами, требуют встроенной защиты от перегрева и должны допускать регулирование скорости тиристорным регулятором (изменением подаваемого напряжения).



Внимание! Тиристорный регулятор во время работы может вызвать дополнительный шум.

Размеры

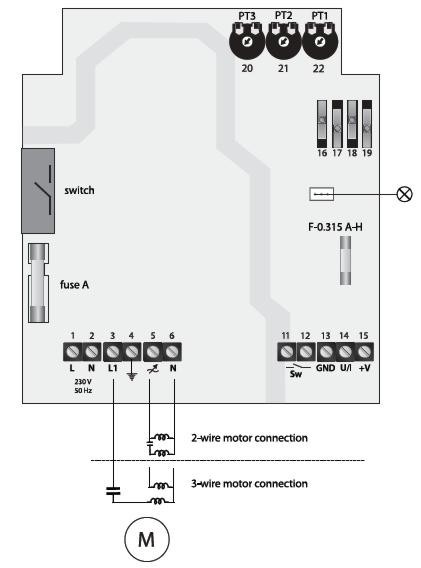

Схема подключения

  ВЫСОКО НАПРЯЖЕНИЕ
1 L: Питание 230В~ / 50Гц - ВХОД
2 N: Нейтраль - ВХОД
3 L1: 230В~ не регулируемое к двигателю (после предохранителя) - ВЫХОД
4 ЗЕМЛЯ
5 M: регулируемое напряжение к двигателю - ВЫХОД
6 N: Нейтраль к двигателю - ВЫХОД
  НИЗКОЕ НАПРЯЖЕНИЕ
11-12 Переключатель Вкл. / Выкл.
13 ЗЕМЛЯ
14 U: упр. сигнал 0..10В= (импеданс 90 кОм) / I: 0..20мА (импеданс 250 Ом)
15 +V: низковольтное питание 12В= / 1мА для встроенного потенциометра
16 поз. вверх: сигнал 0..10В
  поз. вниз: сигнал 10..0В
17 поз. вверх: деактивировать OFF-Level
  поз. вниз: активировать OFF-Level
18 поз. вверх: деактивировать форсированный пуск
  поз. вниз: активировать форсированный пуск
19 поз. вверх: Сигнал по току 0..20мА
  поз. вниз: Сигнал по напряжению 0..10В
20 Настройка уровня Off-level 0..4В или 10..6В (зависито от положения перекл. 16)
21 Установка минимальной скорости 60..160В
  Установка максимальной скорости 165..230В
LED Вкл.: нормальная работа
  Мигание: Режим ожидания (Вх. сигнал > OFF-Level)
Характеристики
Гарантия: 1 год
Бренд: Systemair
Страна производитель: Швеция
Напряжение: 230 В
Фазность: 1 ~
Класс защиты корпуса: 54 IP
О производителе

Systemair – один из ведущих производителей вентиляционного оборудования в мире. Это бренд одноименной шведской компании, которая специализируется на производстве вентиляционного оборудования. Компания была основана в 1974 году и на сегодня возглавляет международную группу, состоящую из 38 фирм.

Самое масштабное производство, как и головной офис Системайр, находятся в шведском городе Скиннскаттеберге, хотя предприятия компании также работают в Дании, Германии, Норвегии и Канаде.
