Код товара: П–112272
2VV ALFA-3000-W
Позиция в архиве
Сертификация РосТест
  • Описание
  • Характеристики
  • О производителе
Описание
ПРИТОЧНАЯ УСТАНОВКА ALFA

КРАТКАЯ ХАРАКТЕРИСТИКА

  • производительность по воздуху от 800 до 6000 м3 /ч


  • пять размеров


  • водяной нагреватель, электрический нагреватель, прямой испаритель


  • встроенный регулятор с дистанционным управлением


  • компактное исполнение


Приточная вентиляционная установка ALFA это вентиляционное устройство, которое подает наружный воздух в помещение, фильтрует его, нагревает или же охлаждает (в зависимости от оснащения устройства). В противоположном направлении вытяжная установка ALFA отсасывает воздух из помещения и выводит его в атмосферу. Установка не предназначена для отопления теплым воздухом. Вентиляционная установка ALFA пригодна, главным
образом, для проветривания офисов, небольших магазинов, кафе, ресторанов, спортивных центров и других помещений. Установка предназначена для эксплуатации в помещениях с сухой средой при температуре окружающего воздуха в пределах от 0 °C до +40 °C и при относительной влажности до 80 % и служит для подачи воздуха без грубой пыли, жиров, химических испарений и других загрязнений, имеющего температуру в пределах от -20 °C (установки с водяным нагревателем - до -40 °C) до +40 °C и относительнуювлажность до 90 %. Устройство, установленное в трубопроводе, имеет степень электрической защиты IP 20.

Проект вентиляционной установки должен всегда выпоняться проектировщиком систем вентиляции.

Корпус устройства изготовлен из сэндвич-панелей, внешняя сторона покрыта белым лаком (RAL9010). Регулятор позволяет управлять производительностью по воздуху (5 ступеней), нагревом и охлаждением воздуха, работой клапанов, а также проводить
идентификацию аварийных состояний.

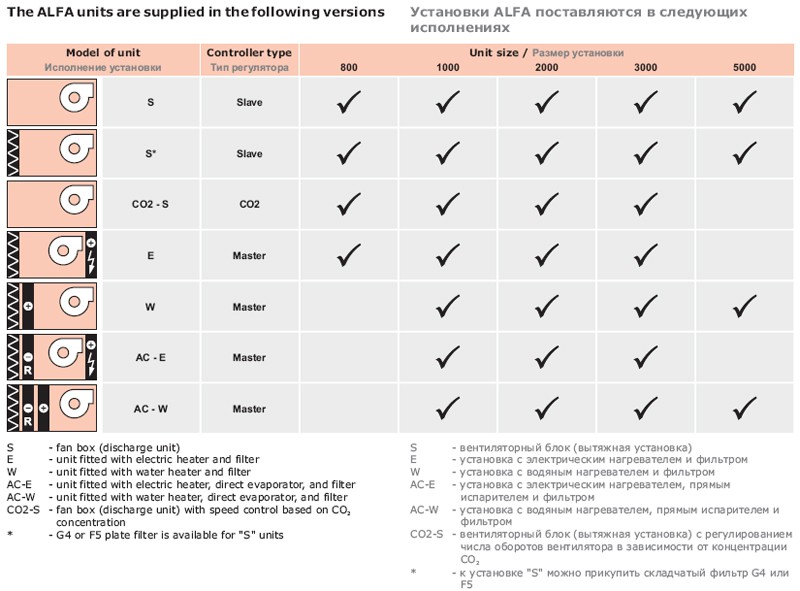

Рисунок №1 Установки ALFA поставляются в следующих исполнениях

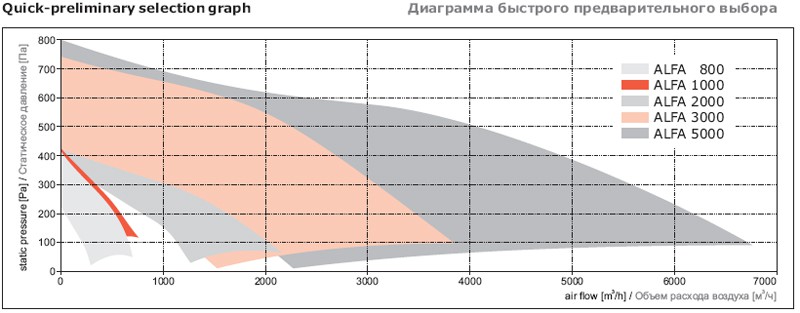

Диаграмма быстрого предварительного выбора




ALFA W установка с водяным нагревателем и фильтром

Мощностная и шумовые характеристики


УСТАНОВКА И МОНТАЖ
  • устройство предназначено для установки в горизонтальном положении, контрольные люки должны находиться наверху или внизу. Это единственно правильное положение, в котором необходимо устанавливать устройство.


  • устройство необходимо установить так, чтобы осталось свободное пространство, достаточное для проведения технического обслуживания, сервиса или демонтажа. В особенности это касается контрольных люков, которые должны полностью открываться, и
    доступа к шкафу регулятора


  • устройство прикрепляется с помощьюподвесных держателей, находящихся на обеих боковых сторонах устройства.


  • для прикрепления к несущей конструкции обычно используются стержни с резьбой и гайками.


  • устройство должно быть прикреплено так, чтобы была исключена возможность падения.


  • на расстоянии до 100 мм от корпуса установки и 500 мм от входного патрубка установки не должно быть никаких горючих материалов.




Основные технические параметры водяных нагревателей
Теплообменники на теплой воде предназначены для воды с максимальной рабочей температурой +100°C и максимальным рабочим давлением 1,6 МПа

Все устройства поставляются с защитой от низких температур!



Температура всасываемого воздуха (°С)
-18
-15-12
Температурный градиент отопительной водыВоздух
ТеплообменникВодаВоздухВодаВоздухВода
Температура на выходе,(°С)МощностьОбъем протекания,(л/сек)Потери давления,(кПа)Температура на выходе,(°С)Объем протекания,(л/сек)Потери давления,(кПа)Температура на выходе,(°С)Объем протекания,(л/сек)Потери давления,(кПа)
90/70 °C39.2977.710.926.6740.430.896.2841.580.865.91
80/60 °C32.7068.760.825.5233.840.795.1634.990.764.82
70/50 °C26.0759.770.714.4327.210.684.1028.360.653.78
55/45 °C21.6653.791.2813.2422.811.2212.1523.951.1611.09






Температура всасываемого воздуха (°С)
-1005
Температурный градиент отопительной водыВоздухВодаВоздухВодаВоздухВода
Температура на выходе,(°С)Объем протекания,(л/сек)Потери давления,(кПа)Температура на выходе,(°С)Объем протекания,(л/сек)Потери давления,(кПа)Температура на выходе,(°С)Объем протекания,(л/сек)Потери давления,(кПа)
90/70 °C42.340.845.6746.150.744.5248.050.693.99
80/60 °C35.750.74/TD>4.5939.570.643.5341.470.593.05
70/50 °C29.120.633.5832.950.532.6334.850.482.19
55/45 °C24.721.1210.4128.550.927.3230.460.825.95



ОБЪЯСНЕНИЕ ОБОЗНАЧЕНИЙ

Объяснение обозначений
Характеристики
Бренд: 2VV
Вес: 117 кг
Размеры: 721x471x1350 мм
Воздухообмен: 2600 м3
Мощность на обогрев: 65.90 кВт
Электропитание: 400/50/3 В/Гц/Ф
Тип нагревателя: водяной
Установка: Горизонтально
Класс защиты: IP 44
