Systemair TOPVEX FR06 HWH-R-VAV
Скидки и оптовые цены мы обсуждаем индивидуально Отправить запрос
В корзину К сравнению
649 090 руб.
Подвесная компактная вентиляционная установка, серия TOPVEX
  • Описание
  • Характеристики
  • О производителе
Описание
• Компактный по высоте
• Различные способы монтажа
• Низкое энергопотребление
- энергоэффективные вентиялторы свободного напора с ЕС двигателями
• Эффективный роторный теплообменник
- не требует дренажа
• Встроенная, запрограммированная система автоматики
- Энергосберегающие функции
- Встроенный недельный таймер с планировщиком выходных дней
• Постоянное поддержание расхода или давления в воздуховодах
• Большие инспекционные двери для простого обслуживания
- Раздвижные двери, как дополнительная принадлежность
• Изготовлен из стальных листов в алюцинковым покрытием.
• Протестирован на заводе


Применение: Topvex FR03-11 - это серия энергоэффективных воздухообрабатывающих агрегатов для общественных, административных и жилых зданий. Агрегаты специально разработаны в соответствии с требованиями к энергоэффективности, поэтому агрегат оснащен высокоэффективным роторным теплообменником и низкое энергопотребление. Для упрощения монтажа и пуско-наладки агрегаты оснащены встроенной и сконфигурированной системой автоматики.
Уникальная конструкция со сдвоенным роторным теплообменником обеспечивает компактность агрегатов по высоте. Отсутствие необходимости отвода дренажа делает монтаж агрегатов более гибким.


Конструкция: Корпус агрегата состоит из двух листов стали с алюцинковым покрытием, AZ 185, толщиной 1 мм и внутреннего слоя звуко- и теплоизоляции - минеральной ваты толщиной 40 мм. Две большие инспекционные двери упрощают осмотр и обслуживание. Вентиляторы и роторный теплообменник легко извлекаются для обслуживания. Приточный и вытяжной фильтры устанавливаются на направляющих и для обеспечения оптимальной герметичности оснащены уплотнительными лентами.
Все электрические соединения находятся в единой клеммной коробке, расположенной с длинной стороны агрегата, что существенно упрощает сервисное обслуживание.
Агрегаты Topvex FR03-11 возможны в следующих исполнениях: с правосторонним и левосторонним обслуживанием, с электрическим или с водяным воздухонагревателями, системой автоматики стандартно с средствами связи Modbus и Exoline и через RS-485 и встроенным WEB сервером через TCP/IP; опционально LON.


Управление: Агрегаты Topvex FR03-11 поставляются с комплектом заводской автоматики, включая пульт управления с 10 м кабеля. Автоматика запрограммирована и протестирована на заводе и полностью готова к работе. Присоедините агрегат к системе воздуховодов, при необходимости подсоедините внешние компоненты, подключите кабель электропитания, настройте таймер, задайте скорость вентилятора (0-100%) - и все! Агрегат готов к эксплуатации.
Агрегаты Topvex FR03-11 имеют следующие энергосберегающие функции:
- Утилизация холода в теплое время года.
- Принудительно управляемый расход воздуха, с использованием датчиков CO2, влажности, движения либо других устройств с сухим контактом.
- Общий сигнал аварии, который дает возможность центрально отслеживать работу многих агрегатов.

Сертификаты: Сертификаты соответствия РФ, Украины


Код заказа:

- Модели: FR03, FR06, FR08 и FR11.


- Воздухонагреватель: EL (Электрический).

- Водяной воздухонагреватель: HWL (низкая мощность) и HWH (высокая мощность).
- Отсутствует. Пример: агрегат без нагревателя Topvex FR06-L-CAV 400V.


- Правосторонняя и левосторонняя модель: R (правый), L (левый). Определяется по стороне расположения приточного воздуха, если смотреть на агрегат со стороны обслуживания, когда он стоит на стороне, где расположена коммутационная панель. См. закладку Размеры


- Регулирование расхода воздуха: CAV (Постоянный расход воздуха).
VAV (Переменный расход воздуха = поддержание постоянного давления в каналах).

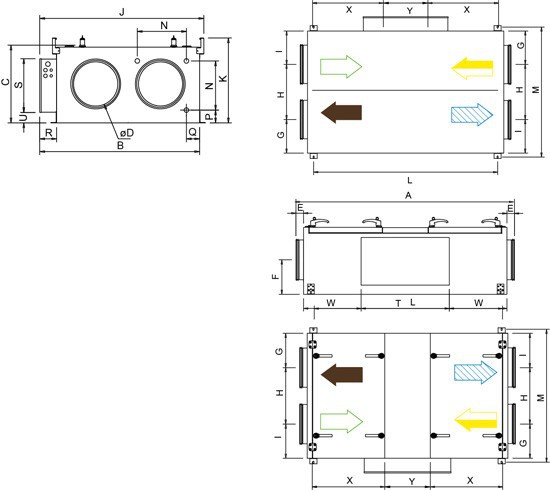

Размеры


Topvex A B C ГёD E F G H I J *K L M N P Q R S T U W X Y
FR06 2160 1315 640 400 80 275 325 550 325 1345 705 1902 1260 414 103 106 102 375 695 158 653 763 384


* Высота при использовании Комплекта раздвижных дверей (дополнительная принадлежность)



Присоединение приточного воздуха
Присоединение выбрасываемого воздуха
Присоединение наружного воздуха
Присоединение вытяжного воздуха

Схема подключения

Электрическая схема

WD_Topvex FR06-11 400V 3~.pdf (WD_Topvex FR06-11 400V 3~.pdf, 175kB)

Схема подключения
Wiring_chart_Topvex _SR_03-11_TR_03-15_SC_03-11_FR_03-11.pdf (Wiring_chart_Topvex _SR_03-11_TR_03-15_SC_03-11_FR_03-11.pdf, 1MB)
Характеристики
Гарантия: 12 лет
Бренд: Systemair
Страна производитель: Швеция
Вес: 275 кг
Напряжение: 400 В
Частота: 50 Гц
Класс защиты корпуса: 23 IP
О производителе

Systemair – один из ведущих производителей вентиляционного оборудования в мире. Это бренд одноименной шведской компании, которая специализируется на производстве вентиляционного оборудования. Компания была основана в 1974 году и на сегодня возглавляет международную группу, состоящую из 38 фирм.

Самое масштабное производство, как и головной офис Системайр, находятся в шведском городе Скиннскаттеберге, хотя предприятия компании также работают в Дании, Германии, Норвегии и Канаде.
