Код товара: П–131118
Systemair DVV 800D4-8-P/F400+REV
Скидки и оптовые цены мы обсуждаем индивидуально Отправить запрос
502 790 руб.
Крышный вентилятор дымоудаления, серия DVV
  • Описание
  • Характеристики
  • О производителе
Описание

Крышный вентилятор дымоудаления

  • Предел огнестойкости 400°C/120 мин
  • Восьмиугольный корпус из алюминия
  • Вертикальный выброс воздуха
  • Морское исполнение



Рекомендации по применению: Модификации вентиляторов DVV (F400 и F600) предназначены для удаления дымовых газов при пожаре, а также в обычных рабочих условиях для стандартной вентиляции. Свободные от дыма проходы могут увеличить шансы спасения людей при пожаре. Вентиляторы DVV снижают риск распространения огня на другие здания.


Конструкция: Корпус вентилятора имеет восьмиугольную форму и выполнен из алюминия (модели DVV 1000 M и P 4 - из алюцинка), рама основания - из оцинкованной стали. DVV оборудованы электродвигателем, вынесенным из потока перемещаемого воздуха и рабочим колесом с загнутыми назад лопатками. Рабочее колесо моделей, предназначенных для эксплуатации при 400°С, выполнено из оцинкованной стали.


Двигатель: Электродвигатель вентилятора расположен в герметичном теплоизолированном отсеке, вне воздушного потока. По запросу двигатели могут быть оборудованы термозащитой (терморезистор или термоконтакты, оговаривается до заказа). Для двигателей, управляемых преобразователем частоты необходимо устанавливать PTC. Для двухскоростных вентиляторов (мощностью до 4кВт) можно приобрести двухскоростной переключатель (в этом случае необходимодополнительно устанавливать термоконтакты, нельзя использовать РТС без термоконтактов). В случае применения противопожарного двухскоростного переключателя, преобразователи частоты и все защитные устройства должны быть устранены для обеспечения непосредственного подключения к сети питания. Для частотно регулируемых вентиляторов может понадобиться дополнительная EMC защита.






Регулирование скорости: Скорость вентиляторов регулируется с помощью частотного преобразователя. Скорость 2-х скоростных двигателей регулируется переключением полюсов.


Монтаж: Вентиляторы предназначены для крышного монтажа и устанавливаются над отапливаемыми помещениями во избежание намораживания льда в сливном контуре. Электрические подключения осуществляются через сервисный выключатель на корпусе (со стороны двигателя), предустановленный для типоразмеров 800-1000. Для остальных типоразмеров используется только клемная коробка (выключатель по отдельному заказу).


Сертификаты: Сертификат соответствия РФ и Украины; сертификат на соответствие требованиям Технического регламента о требованиях пожарной безопасности: №С-SI.ПБ01.В.00161 - 400°С/2 часа и С-SI.ПБ01.В.00162 - 600°С/2 часа.

Note (for EU market only): not affected by efficiency provisions of Commision Regulation (EU) No 327/2011 - exception 3 (c) (i) (a).

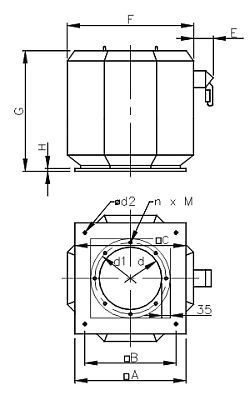

Размеры


  в–ЎA в–ЎB в–ЎC Гёd Гёd1 Гёd2 E F G H nxM
DVV 800-M, P 995 880 990 630 674 18 280 1350 1280 40 16xM10

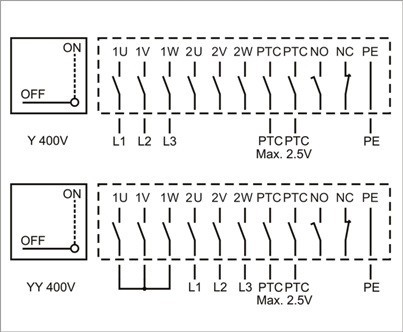

Схема подключения

Two speed electric motor in Dahlander connection (4-8, 6-12)
Lock the service switch in position ON to prevent unintended switch OFF!
Lock is not in scope of fan.
Low speed
High speed
Характеристики
Гарантия: 36 лет
Бренд: Systemair
Страна производитель: Швеция
Вес: 413 кг
Воздухообмен: 39000 м3
Ток: 40 А
Пусковой ток: 335 А
Частота вращения: 1470 об/мин
Напряжение: 400 В
Фазность: 3 ~
Максимальная температура перемещаемого воздуха: 120 °C
Частота: 50 Гц
Класс защиты двигателя: 55 IP
Уровень звукового давления на расстоянии 10м: 75 дБ(А)
Энергопотребление (P1): 21280 Вт
Мощность на валу: 18500 Вт
Уровень звукового давления на расстоянии 4м: 83 дБ(А)
Максимальная температура перемещаемого воздуха, 120 мин: 400 °C
